Mis PVC Nəzarət Kabel

Əsas Məhsul Modeli: KVV

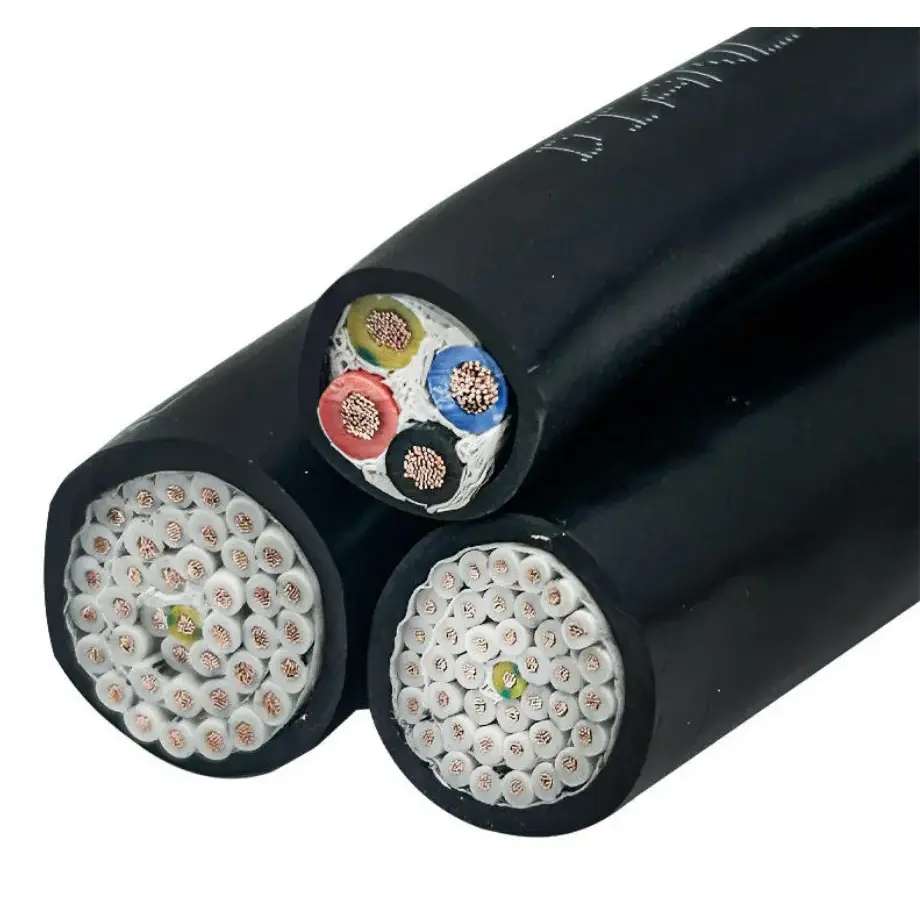

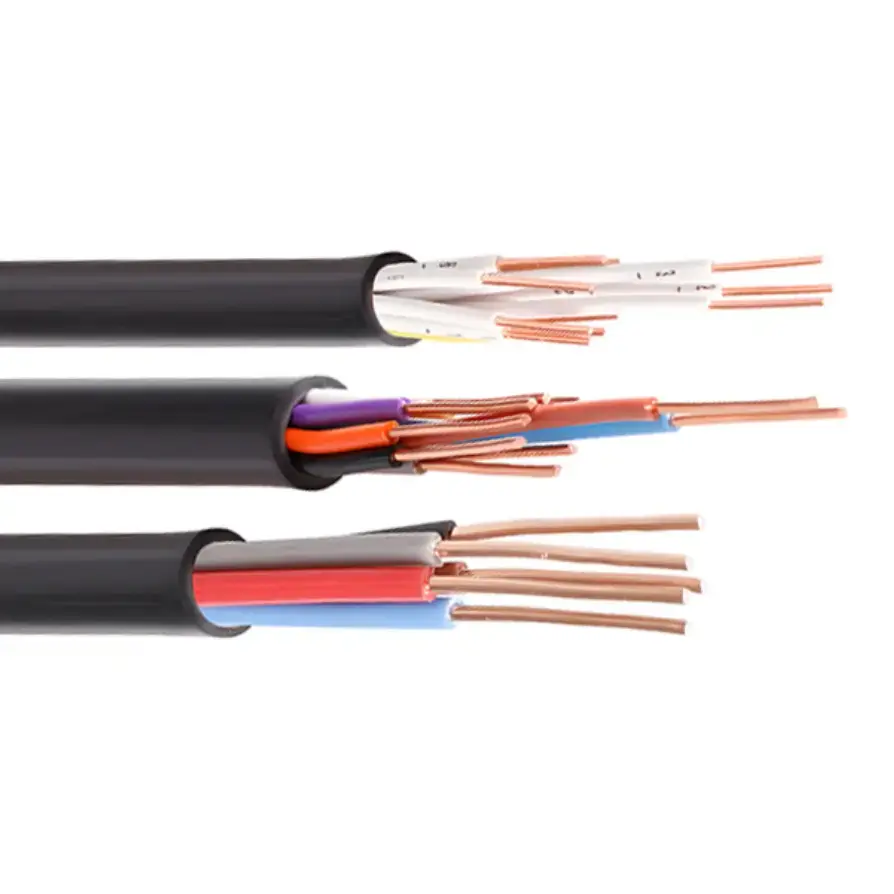

Mis PVC Nəzarət Kabeli yüksək təmizlikdə oksigensiz mis keçirici ilə PVC izolyasiyası və aşağı gərginlikli idarəetmə, monitorinq və köməkçi sxemlər üçün qoruyucu qabığı birləşdirir. KVV konstruksiyası bir neçə nəzarət siqnalının və ya elektrik funksiyalarının eyni kabel vasitəsilə ötürülməsi lazım olan sabit naqillər üçün nəzərdə tutulub. Avadanlıq konfiqurasiyasına və quraşdırma mühitinə uyğun olaraq keçirici ölçüsü, nüvənin miqdarı, qoruyucu və zireh seçilə bilər.

Sənaye avtomatlaşdırılması, elektrik avadanlıqları və bina idarəetmə sistemləri üçün bu kabel idarəetmə şkaflarını, sahə cihazlarını, mühərrikləri, sensorları və digər köməkçi sxemləri birləşdirmək üçün praktiki çox nüvəli naqil seçimini təmin edir. Tətbiq olunan spesifikasiya yalnız nüvə sayından deyil, dövrə gərginliyindən, keçiricinin kəsişməsindən, nüvələrin sayından, çəkmə üsulundan və ətraf mühit şəraitindən təsdiqlənməlidir.

Məhsulun Spesifikasiyası Ölçülər və Texniki Parametrlər Cədvəli

Tikinti və Elektrik Xüsusiyyətləri

İdarəetmə və köməkçi sxemlər üçün mis keçirici

Dirijor 0,5 ilə 10 mm² arasında kəsişmə variantları ilə yüksək saflıqda oksigensiz mis kimi təyin edilmişdir. Nəzarət tətbiqləri üçün dirijor ölçüsü bağlı yükə, nəzarət gərginliyinə, icazə verilən gerilim düşməsinə və quraşdırma məsafəsinə uyğun olmalıdır. Mövcud nüvə diapazonu 2-dən 61-ə qədər olan nüvə diapazonu da bir kabelə birdən çox nəzarət və ya monitorinq sxemini yerləşdirməyə imkan verir.

PVC izolyasiya və örtük

PVC standart KVV konstruksiyası üçün ilkin elektrik izolyasiyasını və xarici mühafizəni təmin edir. Sadalanan maksimum uzunmüddətli işləmə temperaturu 70 ℃-dir, cədvəldə isə ən azı 0 ℃ ətraf mühitin temperaturu göstərilir. Bu məhdudiyyətlərdən kənar quraşdırma şərtləri sadəcə quraşdırma metodunu dəyişdirməkdənsə, müvafiq kabel konstruksiyası və material dərəcəsinin təsdiqini tələb edir.

Qoruyucu və Zirehləmə Seçimləri

Dəyişən tezlikli avadanlıqlara, mühərriklərə və ya digər elektrik mənbələrinə yaxın quraşdırılmış idarəetmə sxemləri əlavə qorunma tələb edə bilər. KVVP və KVVRP konfiqurasiyaları müəyyən əhatə dairəsi ilə hörüklü ekranlamadan istifadə edə bilər, KVVP2 isə mis lentlə sarğıdan istifadə edir. Mexanik qorunmanın prioritet olduğu yerlərdə KVV22 konstruksiyası ikiqat polad lentli zireh əlavə edir. Bu konfiqurasiyalar müdaxilə mənbəyinə, mexaniki təsirə və döşəmə marşrutuna görə seçilməlidir.

Kabel seçiminə təsir edən quraşdırma şərtləri

Quraşdırma üsulu layihə üçün tələb olunan kabel tikintisi ilə birbaşa əlaqəyə malikdir. Spesifikasiya cədvəlində sadalanan zirehli olmayan kabellərin minimum əyilmə radiusu kabelin xarici diametrindən 6 dəfə, zirehli və ya mis lentlə qorunan konstruksiyalar üçün isə ən azı 12 dəfə xarici diametr tələb olunur. Göstərilən əyilmə radiusunun saxlanması quraşdırma zamanı izolyasiya və kabel strukturunda həddindən artıq mexaniki gərginliyin qarşısını almağa kömək edir.

Birbaşa dəfn üçün sadalanan minimum dərinlik xarici mexaniki zədələrə qarşı əlavə qorunma ilə 0,7 m-dir. Bir neçə kabel paralel olaraq quraşdırıldıqda, adekvat istilik yayılması sahəsi təmin edilməlidir. Bu detallar müxtəlif quraşdırma sahələrində eyni idarəetmə kabelinin spesifikasiyası istifadə edildikdə xüsusilə aktualdır.

Tətbiq Ssenariləri

Sənaye Avtomatlaşdırılması: Mis PVC İdarəetmə Kabelindən çoxlu aşağı gərginlikli idarəetmə funksiyalarının qoşulması lazım olan PLC idarəetmə şkafları, istehsal xətti avadanlığı, maşın idarəetmə sxemləri və köməkçi siqnal naqilləri üçün istifadə edilə bilər.

Mexaniki və Elektrik Avadanlıqları: Nasoslar, ventilyatorlar, kompressorlar, dəzgahlar, soyuducu avadanlıq və digər elektrik maşınları ilə əlaqəli idarəetmə və əks əlaqə sxemlərinə tətbiq edilir.

Bina və Bələdiyyə Sistemləri: Kabel spesifikasiyası müvafiq dövrə tələblərinə uyğun gələn binaların avtomatlaşdırılması, liftə nəzarət, yanğına nəzarət avadanlıqları, küçə işığına nəzarət və su təchizatı və ya drenaj sistemlərində istifadə olunur.

Yeni Enerji Avadanlığı: Gərginlik, temperatur və quraşdırma şərtləri müvafiq spesifikasiyalar daxilində olduqda fotovoltaik avadanlıq, enerji saxlama sistemləri və doldurma infrastrukturu ətrafında köməkçi idarəetmə və monitorinq sxemləri üçün istifadə edilə bilər.

Nəqliyyat və Anbar: Daşıma sistemləri, anbar avadanlıqları və digər elektriklə idarə olunan logistika sistemləri üçün idarəetmə sxemlərinə tətbiq edilir. Müdaxilə və ya mexaniki təsirin əlavə qorunma tələb etdiyi hallarda qorunan və ya zirehli konstruksiyalar nəzərdən keçirilə bilər.

Keyfiyyət və spesifikasiyanın yoxlanılması

Texniki satınalma və ya layihə spesifikasiyası üçün Mis PVC Nəzarət Kabeli yalnız ümumi məhsul təsvirlərinə əsaslanmaq əvəzinə ölçülə bilən parametrlərlə yoxlanılmalıdır. Müvafiq elementlərə keçirici material, en kəsiyinin sahəsi, nüvənin miqdarı, izolyasiya müqaviməti, gərginliyə davamlılıq performansı, əyilmə radiusu və seçilmiş qoruyucu və ya zireh quruluşu daxildir.

Təchiz edilən spesifikasiya GB/T 9330-2020-ni istinad standartı kimi müəyyən edir və nominal gərginlik, müqavimət, izolyasiya və quraşdırma tələblərini təmin edir. İxrac layihələri üçün tələb olunan IEC standartı, sınaq sənədləri və təyinat bazarının tələbləri istehsaldan əvvəl ayrıca təsdiq edilməlidir. Ekranlı, zirehli və ya yanğına davamlı konstruksiya tələb olunduqda, dəqiq model də satınalma spesifikasiyasında qeyd edilməlidir.

Müvafiq spesifikasiyanı necə seçmək olar

Dövrənin elektrik funksiyası ilə başlayın və kabelin nəzarət, monitorinq, əks əlaqə və ya köməkçi siqnalları daşıyıb-daşımadığını müəyyənləşdirin. Sonra tələb olunan keçirici kəsiyi və nüvənin miqdarını təsdiqləyin. Elektrik müdaxiləsi olan layihələr üçün qorunan konstruksiyanı nəzərdən keçirin; mexaniki mühafizənin vacib olduğu açıq yollar üçün zirehli versiya daha uyğun ola bilər.

Daha böyük idarəetmə sistemləri üçün əlavə nüvələrin rezerv edilməsi gələcək dövrə dəyişiklikləri üçün tutum təmin edə bilər. Cədvəldə 10%-20% ehtiyat nüvə təklifi verilmişdir, eyni zamanda kəsişmə seçimi faktiki yük, dövrə uzunluğu, gərginlik düşməsi və quraşdırma şərtləri ilə yoxlanılmalıdır. Yalnız layihədə daha çox nəzarət nöqtəsi olduğu üçün daha böyük bir dirijor seçilməməlidir.

Tez-tez verilən suallar

1. Bu kabel üçün hansı standart istifadə olunur?

Plastik izolyasiyalı idarəetmə kabelləri üçün GB/T 9330-2020 məhsul istinadları üçün nəzərdə tutulmuş spesifikasiya. İxrac sifarişləri üçün IEC tələbləri və təyinat bazarı standartları faktiki tətbiqə və kabel quruluşuna uyğun olaraq təsdiq edilməlidir.

2. Hansı əsas kəmiyyətlər və keçirici ölçülər mövcuddur?

Siyahıda göstərilən diapazon 2-dən 61-ə qədər özəyi və 0,5-dən 10 mm²-ə qədər keçirici en kəsiyi əhatə edir. Ümumi nüvə kəmiyyətlərinə 4, 7, 10, 14, 19, 24 və 37 nüvələr daxildir, 0,75, 1,0, 1,5 və 2,5 mm² isə ümumi en kəsiylər kimi qeyd olunur.

3. Elektrik müdaxiləsi olan proqramlar üçün ekranlaşdırılmış versiya mövcuddurmu?

Bəli. KVVP və KVVRP konstruksiyaları ən azı 80% sadalanan əhatə dərəcəsi ilə hörüklü ekranla müəyyən edilə bilər. KVVP2 mis lentdən sarğı istifadə edir. Müvafiq qoruyucu quruluş müdaxilə mənbəyindən və quraşdırma mühitindən asılıdır.

4. Əməliyyat və döşənmə temperaturu tələbləri hansılardır?

Təqdim olunan texniki məlumatlarda maksimum uzunmüddətli icazə verilən iş temperaturu 70 ℃ və adi döşənmə mühitinin temperaturu ən azı 0 ℃ göstərilir. 0℃-dən aşağı quraşdırma tələb olunarsa, kabelin əvvəlcədən qızdırılması cədvəldə göstərilmişdir. Xüsusi aşağı temperaturlu konstruksiyalar daha soyuq mühitlər üçün ayrıca təsdiq edilməlidir.

5. Kabel birbaşa basdırmaq üçün istifadə edilə bilərmi?

Təchiz edilmiş spesifikasiyada birbaşa basdırılmış minimum 0,7 m döşənmə dərinliyi sadalanır və xarici mexaniki zədələrdən qorunmağa çağırır. Birbaşa basdırılmadan əvvəl faktiki kabel konstruksiyası torpaq şəraitinə, mexaniki təsirlərə, nəmə və layihənin quraşdırılması tələblərinə uyğun olaraq yoxlanılmalıdır.

6. Kotirovka sorğusu zamanı hansı məlumatlar təqdim edilməlidir?

Dəqiq spesifikasiyanın yoxlanılması üçün tələb olunan nüvə miqdarını, keçirici kəsiyi, nominal gərginliyi, kabel uzunluğunu, çəkmə üsulunu və quraşdırma mühitini təmin edin. Ekranlama, mis lentlə sarma, polad lent zirehləmə və ya odadavamlı konstruksiya tələb olunarsa, kabel modelinin və texniki sənədlərin düzgün uyğunlaşdırılması üçün müvafiq tələbi daxil edin.
