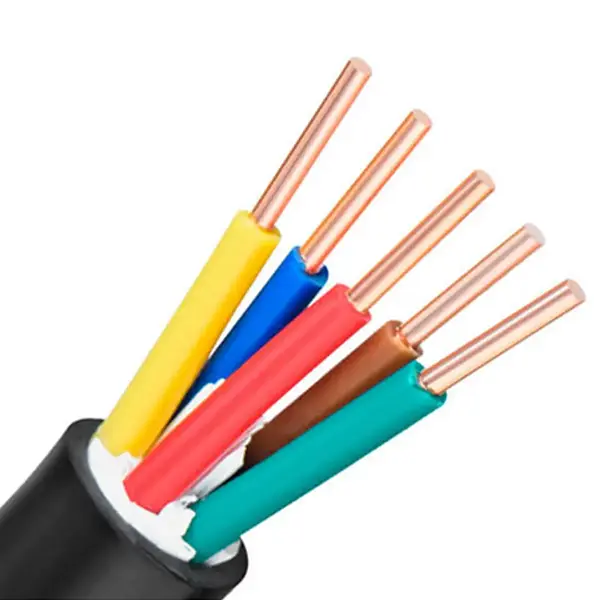

Mis PVC yanğına davamlı idarəetmə kabeli

Əsas Məhsul Modeli: N-KVV(NH-KVV).

Mis PVC Yanğına Davamlı İdarəetmə Kabeli yanğına davamlı kabel tikintisi tələb edən idarəetmə və köməkçi sxemlər üçün mis keçirici, slyuda lentli yanğına davamlı təbəqə və PVC izolyasiya və qabığını birləşdirir. 450/750V kabel yanğına məruz qaldıqda müəyyən müddət ərzində dövrə davamlılığının təmin edilməsinin sistem dizaynının bir hissəsi olduğu tətbiqlər üçün nəzərdə tutulub. Konduktorun konstruksiyasından asılı olaraq, kabel 1-ci və ya 5-ci sinif mis keçiriciləri ilə konfiqurasiya edilə bilər.

Slyuda lent dirijorun ətrafında əsas yanğına davamlı təbəqəni təşkil edir, çevik keçirici seçimləri isə kabelin kabel naqilləri, idarəetmə şkafları və avadanlıq birləşmələri vasitəsilə aparılmasını asanlaşdırır. Spesifikasiyanın seçilməsi zamanı keçiricinin kəsişməsi, nüvənin miqdarı, quraşdırma şərtləri və tam elektrik sisteminin yanğına davamlılıq tələbləri nəzərə alınmalıdır.

Məhsulun Spesifikasiyası Ölçülər və Texniki Parametrlər Cədvəli

Yanğına davamlı tikinti və kabel dizaynı

Mika lenti yanğına davamlı təbəqə

Mika lenti əsas yanğına davamlı komponent kimi keçiricinin ətrafında yerləşdirilir. Yanğına məruz qaldıqda, bu təbəqə müəyyən edilmiş sınaq şərtləri üçün elektrik izolyasiyasını saxlamaq və tələb olunan dövr üçün dövrə davamlılığını qorumaq üçün nəzərdə tutulmuşdur. Faktiki yanğına davamlılıq dərəcəsi layihə üçün tətbiq olunan məhsul spesifikasiyası və sınaq metodu ilə təsdiqlənməlidir.

Mis keçirici seçimləri

Konduktor konstruksiyası tələb olunan kabel konfiqurasiyasına uyğun olaraq 1-ci sinif və ya 5-ci sinif mis əsasında hazırlana bilər. Texniki cədvəldə spesifikasiyanın təsdiqindən əvvəl elektrik parametrlərinin yoxlanılmasına imkan verən keçirici miqdarı, en kəsiyi və 20 ℃ DC müqavimət dəyərləri verilir.

PVC izolyasiya və örtük

PVC keçiricinin ətrafında ilkin izolyasiyanı təmin edir və kabelin ümumi mexaniki qorunmasına kömək edir. Sadalanan izolyasiya qalınlığı nominal kəsiyi ilə dəyişir, buna görə kabelin spesifikasiyası tələb olunan keçirici ölçüsü və quraşdırma şərtləri ilə birlikdə seçilməlidir.

Kabel Yanğından Mühafizə İdarəetmə Sistemlərinə Necə Uyğundur

Mis PVC Yanğına Davamlı Nəzarət Kabeli yanğın zamanı nəzarət, siqnalizasiya, monitorinq və ya köməkçi funksiyaların müəyyən müddət ərzində mövcud qalmasının lazım olduğu dövrələr üçün nəzərdə tutulub. Tipik sxemlərə yanğından mühafizə idarəetmə şkafları, tüstü çıxarma avadanlığı, yanğın nasosları və digər elektriklə idarə olunan sistemlər daxildir.

Yanğına davamlı funksiya tam dövrə dizaynının bir hissəsi kimi nəzərə alınmalıdır. Kabel marşrutu, dəstəkləyici üsul, qoşulmuş avadanlıq, quraşdırma mühiti və tələb olunan yanğına davamlılıq təsnifatı bütün sistemin yekun işinə təsir edə bilər.

Tətbiq Ssenariləri

1. Yanğından Mühafizə Mühəndisliyi: Yanğından mühafizə əlaqəsi idarəetmə şkafları, yanğın siqnalizasiya sistemləri, tüstü buraxma fanatları və yanğın-su nasosunun idarəetmə sxemləri.

2. Elektrik Stansiyaları: Elektrik idarəetmə şkafları, generator dəstləri üçün ikinci dərəcəli idarəetmə xətləri və enerji paylama otaqlarında idarəetmə və ya siqnal naqilləri.

3. Metallurgiya Sənayesi: Metallurgiya emalatxanalarında istehsal xətti avadanlığı üçün avtomatik əməliyyat konsolları və idarəetmə sxemləri.

4. Bina tikintisi: Zirzəmidə olan maşın otaqları, mərkəzi kondisioner sistemləri və liftin yanğından mühafizə keçidinə nəzarət sistemləri.

5. Ümumi Sənaye: Tullantı sularının təmizlənməsi avadanlığı, qurutma istehsal xətləri və yanğına davamlı tikinti tələb olunduğu yerlərdə dəzgahları dəstəkləyən idarəetmə sxemləri.

Praktik seçim mülahizələri

1. Konduktorun kəsişməsi

Tələb olunan en kəsiyi elektrik yükü, dövrə funksiyası, icazə verilən keçirici müqavimət və tətbiq olunan quraşdırma tələblərindən müəyyən etmək lazımdır. Mövcud məlumatlar 0,5 mm² ilə 6 mm² arasında olan nominal kəsişmələri əhatə edir.

2. Əsas Kəmiyyət

Əsas kəmiyyət daşınacaq nəzarət, siqnalizasiya, monitorinq və köməkçi sxemlərin sayına uyğun olmalıdır. Cədvəl 61 nüvə vasitəsilə tövsiyə olunan əsas konfiqurasiyaları sadalayır, xüsusi əsas kəmiyyətlər təchiz edilmiş spesifikasiyaya uyğun olaraq mövcuddur.

3. Çeviklik və Quraşdırma Marşrutu

Kabellərin idarəetmə şkaflarından, qablardan və ya avadanlığın birləşmələrindən keçməli olduğu yerlərdə keçirici konstruksiya və icazə verilən əyilmə şəraiti birlikdə nəzərə alınmalıdır. Tələb olunan əyilmə radiusu tək keçirici tipindən deyil, müvafiq kabel spesifikasiyası ilə təsdiqlənməlidir.

4. Yanğına davamlılıq tələbləri

Yanğına davamlı kabellər tələb olunan sınaq müddətinə, yanğına məruz qalma şəraitinə və sistem standartına uyğun seçilməlidir. Kabel yalnız “yanğına davamlı” termini ilə göstərilməməlidir; tələb olunan performans təsnifatı və dəstəkləyici sınaq sənədləri də təsdiq edilməlidir.

Keyfiyyət və Texniki Yoxlama

Layihənin satınalınması üçün əsas yoxlama nöqtələrinə keçirici material və konstruksiya, nominal kəsişmə, keçirici müqavimət, slyuda lent konfiqurasiyası, PVC izolyasiya qalınlığı və hazır kabel ölçüləri daxildir. Bu ölçülə bilən xüsusiyyətlər təchiz edilmiş kabeli razılaşdırılmış texniki spesifikasiya ilə müqayisə etmək üçün praktiki əsas yaradır.

İxrac və ya mühəndislik sifarişləri üçün Qiancheng kabel spesifikasiyasına və layihə tələblərinə uyğun olaraq tələb olunan məhsul sənədlərini koordinasiya edə bilər. Xüsusi yanğındavamlılıq test hesabatı, sertifikat və ya yoxlama sənədi tələb olunarsa, müvafiq sənədlərin faktiki kabel konfiqurasiyasına qarşı yoxlanılması üçün sifarişin təsdiqindən əvvəl müəyyən edilməlidir.

Tez-tez verilən suallar

Bu Mis PVC Yanğına Davamlı İdarəetmə Kabelinin nominal gərginliyi nədir?

Nominal gərginlik 450/750V-dir. Müəyyən edilmiş yanğına davamlı konstruksiya tələb olunduğu yerlərdə nəzarət, monitorinq və köməkçi sxemlər üçün nəzərdə tutulmuşdur.

Yanğına davamlı funksiyanı hansı material təmin edir?

Mika lenti keçirici ətrafında yanğına davamlı təbəqə kimi istifadə olunur. Onun funksiyası müəyyən edilmiş yanğın-sınaq şəraitində elektrik izolyasiyasını və dövrə davamlılığını qorumağa kömək etməkdir.

Spesifikasiya cədvəli hansı keçirici ölçüləri əhatə edir?

Cədvəl müvafiq keçirici konfiqurasiyaları, PVC izolyasiya qalınlığı və 20℃ DC keçirici müqavimət dəyərləri ilə 0,5 mm² ilə 6 mm² arasında olan nominal kəsişmələri əhatə edir.

Neçə nüvəni konfiqurasiya etmək olar?

Tövsiyə olunan əsas nömrələr 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 və 61-dir. Xüsusi əsas kəmiyyətlər layihənin spesifikasiyasına uyğun olaraq müzakirə edilə bilər.

Bu mis PVC yanğına davamlı idarəetmə kabeli harada istifadə edilə bilər?

Yanğından mühafizə idarəetmə sistemlərində, elektrik stansiyasının idarəetmə sxemlərində, metallurgiya avadanlıqlarında, binanın mexaniki və elektrik sistemlərində, tullantı sularının təmizlənməsi avadanlıqlarında və yanğına davamlı kabel tikintisi tələb olunan digər sənaye idarəetmə tətbiqlərində tətbiq oluna bilər.

Layihə təklifi üçün hansı məlumatlar təqdim edilməlidir?

Spesifikasiyanın təsdiqi üçün tələb olunan modeli, keçirici kəsiyi, nüvənin miqdarını, kabel uzunluğunu, quraşdırma mühitini, yanğına davamlılıq tələblərini və hər hansı tələb olunan texniki sənədləri və ya yoxlama qeydlərini təqdim etmək faydalıdır.
