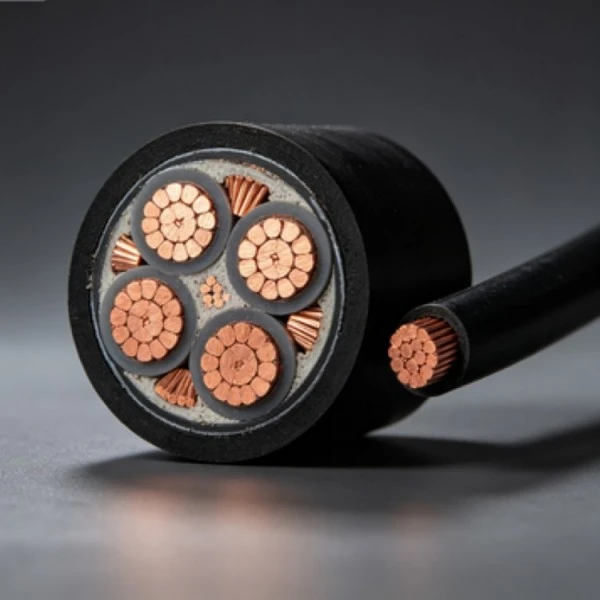

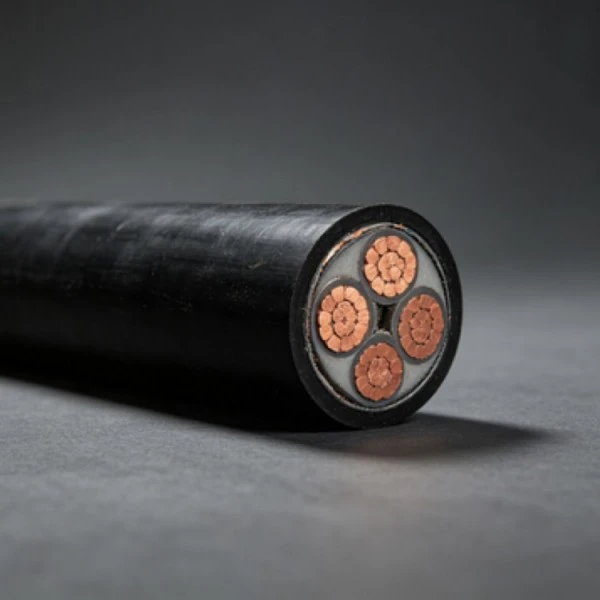

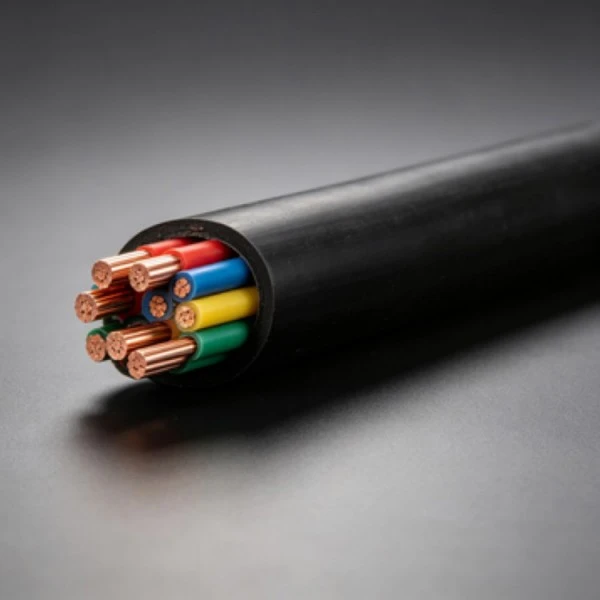

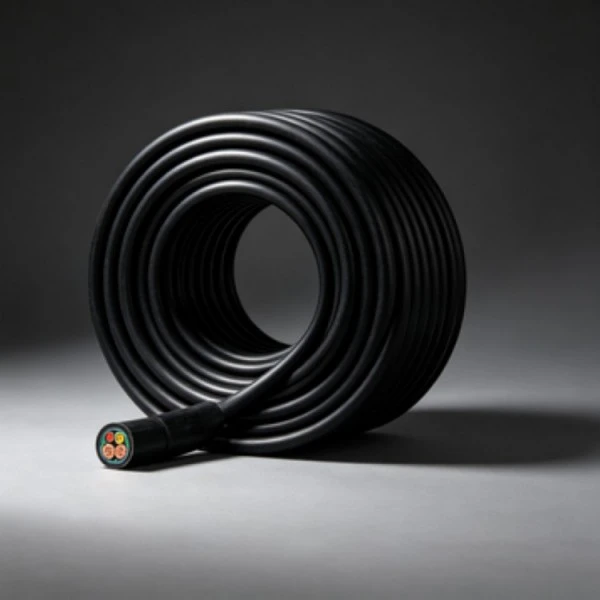

Mis XLPE aşağı gərginlikli elektrik kabeli aşağı gərginlikli elektrik ötürülməsi və paylanması üçün mis keçiriciləri çarpaz bağlı polietilen (XLPE) izolyasiya ilə birləşdirir. Mövcud dirijor ölçüləri sadalanan spesifikasiyalara daxil edilmiş bərk və bükülmüş keçirici konstruksiyalarla ümumi bina, avadanlıq və paylayıcı tətbiqləri əhatə edir. Kabel ölçüsü, quraşdırma metodu və layihə tələbləri istehsaldan əvvəl təsdiqlənməlidir.
| Nominal bölmə (mm²) | Min. keçirici naqillər | Keçirici OD (mm) | XLPE izolyasiya qalınlığı (mm) | təqribən. izolyasiya OD (mm) | Maks. 20℃-də keçirici müqavimət (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Dirijor kabelin əsas cərəyan keçirici yolunu təmin edir. Təchiz edilən spesifikasiyalara daha kiçik en kəsiklərdə həm bərk, həm də çox telli konstruksiyalar daxildir, daha böyük ölçülərdə isə çox telli telli keçiricilər istifadə olunur. 20℃-də keçirici müqavimət dəyərləri spesifikasiyanın yoxlanılması üçün texniki cədvəldə verilmişdir.
Çapraz bağlı polietilen, mis keçiricinin ətrafında ilkin elektrik izolyasiyasını təmin edir. Adi termoplastik polietilenlə müqayisədə XLPE adətən daha yüksək istilik qabiliyyəti və sabit izolyasiya xüsusiyyətləri tələb olunan elektrik kabelləri üçün seçilir. Faktiki iş temperaturu hədləri müvafiq məhsul spesifikasiyasına uyğun olmalıdır.
Keçiricinin diametri, izolyasiya qalınlığı və təxmini izolyasiya edilmiş diametri nominal kəsiyi ilə dəyişir. Bu dəyərlər terminallar, borular, kabel lövhələri və digər quraşdırma komponentləri ilə kabel uyğunluğunu yoxlayarkən vacibdir.
İzolyasiya kabelin quraşdırılması zamanı normal işləmədən qorunma təmin edir. Bununla belə, quraşdırma fasiləsiz hərəkət, ağır mexaniki təsir, həddindən artıq çəkmə qüvvəsi və ya digər xüsusi şərtləri əhatə edən xüsusi çevik və ya zirehli konstruksiyanı əvəz edən kabel kimi qəbul edilməməlidir.
Mis keçirici və XLPE izolyasiyasının birləşməsi elektrik paylanması üçün adi aşağı gərginlikli elektrik kabelinin qurulmasını təmin edir. Keçiricilərin müqaviməti, izolyasiya ölçüləri və gərginliyə davamlılıq tələbləri qəbul edilməzdən əvvəl müvafiq standart və layihə spesifikasiyası ilə yoxlanılmalıdır.
Mis XLPE Aşağı Gərginlikli Elektrik Kabelini nominal cərəyana əsasən kəsiyi seçmək əvəzinə elektrik yükü, quraşdırma mühiti və tələb olunan keçirici konstruksiyaya görə təyin etmək olar.
Hazır kabel ölçüləri müvafiq məhsul spesifikasiyasına uyğun olaraq yoxlanılmalıdır. Təchiz edilən AC gərginlik test tələbi üçün kabel dayanır5 dəqiqə ərzində 3,5 kVətraf mühitin temperaturunda parçalanmadan. Tətbiq olunan sınaq proseduru və qəbul meyarları sifariş edilmiş kabel üçün müvafiq standartla təsdiqlənməlidir.
Davamlı identifikasiyaya müvafiq markalanma tələblərinə uyğun olaraq istehsalçının adı, məhsul modeli və nominal gərginlik daxil ola bilər. Xüsusi markalanma məzmunu, kabel xaricdə və ya layihə üçün xüsusi tətbiq üçün təchiz edildikdə istehsaldan əvvəl təsdiqlənə bilər.
Yoxlama keçirici müqavimətini, ölçü ölçmələrini, izolyasiya vəziyyətini və müəyyən edilmiş elektrik sınaqlarını əhatə edə bilər. Layihədə zavod yoxlama qeydləri və ya əlavə sınaq sənədləri tələb olunduqda, bu tələblər sifariş verilərkən təsdiq edilməlidir.
Kabel lövhələri binalarda, fabriklərdə, zirzəmilərdə və oxşar qurğularda enerji paylanması üçün istifadə edilə bilər. Elektrik və idarəetmə kabelləri istilik yayılması və yoxlama üçün giriş üçün kifayət qədər məsafə ilə elektrik dizaynına uyğun olaraq təşkil edilməlidir. Dəstəklər, fiksasiya intervalları və kabelin ayrılması müvafiq quraşdırma spesifikasiyasına uyğun olmalıdır.
Birbaşa basdırmaq üçün layihə layihəsinə uyğun olaraq kabel marşrutu, basdırılma dərinliyi, qrunt şəraiti və mexaniki mühafizə müəyyən edilməlidir. Döşəmə zamanı kəskin əşyalar və həddindən artıq mexaniki gərginlikdən qaçınmaq lazımdır. Quraşdırmanın qazıntıya və ya xarici təsirlərə məruz qala biləcəyi yerlərdə əlavə mexaniki qorunma nəzərə alınmalıdır.
Boruların quraşdırılması arakəsmə divarlarında, döşəmə strukturlarında və digər qorunan marşrutlarda gizli naqillər üçün istifadə edilə bilər. Kəmərin daxili hissəsi zibil və iti kənarlardan təmizlənməlidir və kabelin çəkilməsi icazə verilən mexaniki hədlər daxilində qalmalıdır. Kabel birləşmələri gizli boru hissələrinin içərisində deyil, əlçatan qovşaq qutularında və ya paylayıcı avadanlıqlarda yerləşdirilməlidir.
Hündür mərtəbəli şaquli qurğular kabelin çəkisinə və bərkitmə quruluşuna diqqət yetirməyi tələb edir. Kabellər onların tam çəkisinin tək bir əlaqə nöqtəsinə təsir etməsinə imkan verməkdənsə, müvafiq intervallarla dəstəklənməlidir. Fiksasiya sistemi həmçinin xidmət zamanı həddindən artıq hərəkətin və mexaniki gərginliyin qarşısını almalıdır.
Xarici quraşdırma zamanı günəş işığı, temperatur, nəmlik, mexaniki qorunma və kabel qabığının konstruksiyası nəzərə alınmalıdır. Yerüstü marşrut üçün müvafiq dayaqlar və boşluqlar təmin edilməlidir. Kabel nominal tətbiq diapazonundan kənar şərtlərə məruz qaldıqda, alternativ örtük və ya kabel konstruksiyası tələb oluna bilər.
Sadalanan spesifikasiyalar 1,5 mm² ilə 400 mm² arasında dəyişir. Kiçik ölçülərə bərk və telli dirijor seçimləri daxildir, daha böyük ölçülərdə isə çox telli telli konstruksiyalar istifadə olunur. Tələb olunan ölçü yük cərəyanına, gərginliyin azalmasına, quraşdırma metoduna və müvafiq elektrik tələblərinə uyğun seçilməlidir.
Möhkəm keçiricilər tək keçirici teldən istifadə edir, qapaqlı konstruksiyalar isə çoxlu naqillərdən ibarətdir. Elastikliyin əsas tələb olmadığı yerlərdə bərk keçiricilər sabit naqillər üçün uyğun ola bilər. Qapalı keçiricilər, kabelin avadanlıq ətrafında və ya daha mürəkkəb quraşdırma yollarından keçməsi lazım olan yerlərdə daha asan idarə təmin edir.
Konduktorun kəsişməsini, keçiricinin konstruksiyasını, nominal gərginliyini, tələb olunan kabel uzunluğunu, miqdarını, quraşdırma metodunu və çatdırılma yerini göstərin. Layihə sifarişləri üçün tətbiq olunan standart, yoxlama sənədləri, markalanma tələbləri və qablaşdırma xüsusiyyətləri də təsdiqlənməlidir.
Xüsusi kabel uzunluqları və identifikasiya işarəsi istehsal spesifikasiyasına və sifariş miqdarına görə müzakirə edilə bilər. Xüsusi sifarişlər üçün tələb olunan uzunluq, dözümlülük, markalanma məzmunu, qablaşdırma metodu və çatdırılma cədvəlini təmin edin ki, bu detallar istehsaldan əvvəl nəzərdən keçirilə bilsin.
Tətbiq olunan məhsul standartından və satınalma spesifikasiyasından asılı olaraq, yoxlamaya keçirici müqaviməti, ölçü ölçmələri, izolyasiya ilə bağlı yoxlamalar və AC gərginliyə davamlılıq testi daxil ola bilər. Əgər layihə xüsusi zavod sınaq hesabatı və ya yoxlama formatını tələb edirsə, bu, istehsaldan əvvəl bildirilməlidir.
Seçilmiş kabel konstruksiyası və qabığı quraşdırma mühitinə uyğun olduqda, açıq və ya yeraltı tətbiqlər üçün nəzərdə tutula bilər. Spesifikasiyanın təsdiqindən əvvəl torpaq şəraiti, rütubət, günəş işığı, mexaniki yükləmə və quraşdırma temperaturu nəzərdən keçirilməlidir.
Standart aşağı gərginlikli elektrik kabeli konstruksiyası davamlı sürükləmə, təkrar əyilmə və ya burulma hərəkəti üçün avtomatik olaraq təyin edilməməlidir. Bu tələblərə cavab verən avadanlıq adətən mobil xidmət üçün xüsusi olaraq qiymətləndirilmiş çevik kabel konstruksiyasını tələb edir.
Məhsulun modelini, keçirici kəsiyi, keçirici konstruksiyanı, izolyasiya ölçülərini, kabel uzunluğunu, markalanmanı və müvafiq standartı təsdiq edin. Təkrar layihələr üçün bu spesifikasiyaları ardıcıl saxlamaq istehsal partiyaları arasındakı fərqləri azaltmağa kömək edir və daxil olan yoxlamanı asanlaşdırır.
Tələb olunan dirijor ölçüsünü, quruluşunu, kabel uzunluğunu, miqdarını, quraşdırma metodunu və təyinat yerini təmin edin.Qianchengistehsaldan əvvəl texniki tələbləri nəzərdən keçirə və mövcud spesifikasiya və sənədləri təsdiq edə bilər.
