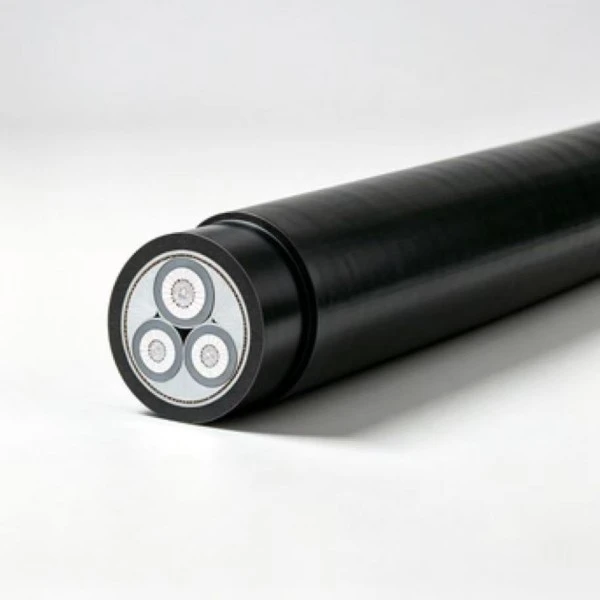

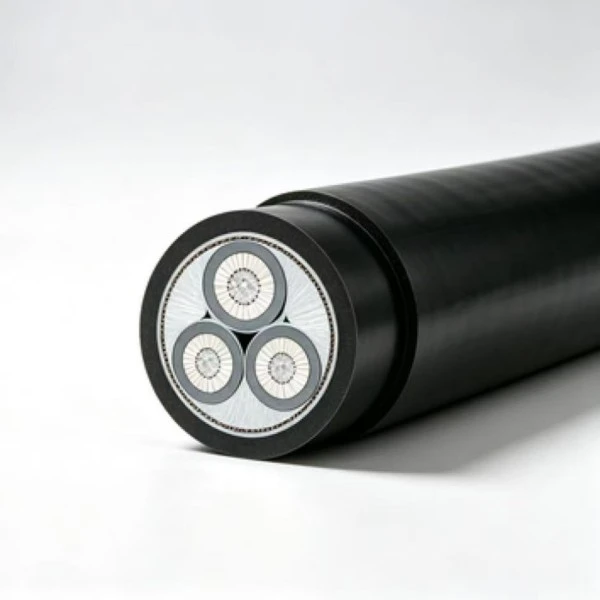

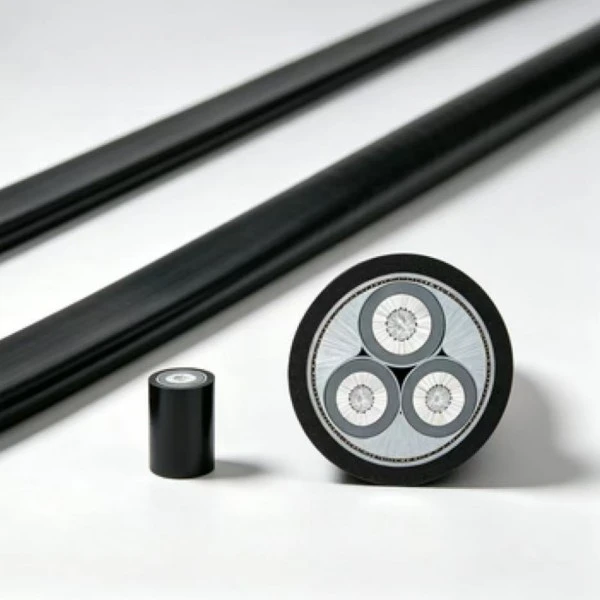

Alüminium XLPE Aşağı Gərginlikli Elektrik kabeli 0,6/1 kV aşağı gərginlikli enerji paylanması üçün XLPE izolyasiyalı alüminium keçiricilərdən istifadə edir. Alüminium keçirici mis konstruksiya ilə müqayisədə kabel çəkisini azaldır, XLPE isə müəyyən edilmiş iş temperaturunda sabit elektrik izolyasiyasını təmin edir. Kabel fabriklərdə, açıq paylama sistemlərində, kabel xəndəklərində və döşənmə şərtlərinin məhsulun spesifikasiyasına uyğun olduğu digər tətbiqlərdə sabit qurğular üçün konfiqurasiya edilə bilər.
|
Nominal en kəsiyi (mm²) |
İzolyasiya qalınlığı (mm) |
Qabıq qalınlığı (mm) |
Kabelin təxmini xarici diametri (mm) |
Keçirici DC müqaviməti (Ω/km)Al |
Test gərginliyi (kV/5 dəq) |
Havada genişlik (A) (A)-Al |
Birbaşa basdırılmış torpaqda ampasite (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Gərginlik dərəcəsi Uo/U （kV） |
Tələb |
|
3.6/6, 6/6 |
1.73U₀-də qismən boşalma ≤ 10 pC |
|
8.7/10, 12/20 |
1.73U₀-də qismən boşalma ≤ 10 pC |
|
18/30, 21/35 |
1.73U₀-də qismən boşalma ≤ 10 pC |
|
26/35 |
1.73U₀-də qismən boşalma ≤ 10 pC |
Tək nüvəli kabellər üçün icazə verilən əyilmə radiusu \(20\dəfə(d+D)\pm5\%\).
Çox nüvəli kabellər üçün icazə verilən əyilmə radiusu \(15\dəfə(d+D)\pm5\%\).
D = Kabelin faktiki xarici diametri (mm)
d = keçiricinin faktiki diametri (mm)
0℃-dən aşağı döşənərkən əvvəlcədən isitmə məcburidir. İzolyasiya və ya qabığın mexaniki zədələnməsi riskini azaltmaq üçün kabel tətbiq olunan aşağı temperaturda çəkmə proseduruna uyğun işlənməli və quraşdırılmalıdır.
Verilmiş texniki məlumatlara əsasən şaquli döşənmə hündürlüyü fərqinə heç bir məhdudiyyət yoxdur. Şaquli marşrutları planlaşdırarkən quraşdırma metodu, fiksasiya təşkili və kabel çəkisi hələ də nəzərə alınmalıdır.
|
Hava istiliyi |
||||||||||||||||
|
İşləmə temperaturu (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Torpağın temperaturu |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Alüminium XLPE Aşağı Gərginlikli Elektrik kabeli zavod sexləri, anbarlar və digər sənaye binaları daxilində sabit aşağı gərginlikli paylama üçün istifadə edilə bilər. Tipik marşrutlaşdırma kabel lövhələri və divara quraşdırılmış kabel sistemlərini əhatə edir. Konduktor ölçüsünü seçərkən, qoşulmuş yük, quraşdırma təşkili, ətraf mühitin temperaturu və tələb olunan gərginlik düşməsi birlikdə yoxlanılmalıdır.
Xarici stasionar qurğular üçün kabel layihə spesifikasiyası ilə icazə verilən uyğun strukturlar, kommunal dirəklər və ya digər dəstəkləyici sistemlər boyunca aparıla bilər. Kılıf normal açıq hava təsirindən qorunma təmin edir, eyni zamanda quraşdırma zamanı uzunmüddətli günəş işığı, temperaturun dəyişməsi, nəmlik və mexaniki yüklənmə nəzərə alınmalıdır.
Kabel xəndəkləri və kommunal tunellər sabit enerji paylama sxemləri üçün ümumi marşrutları təmin edir. Quraşdırma adekvat istilik yayılmasına imkan verməli və müvafiq dəstək və qoruma təmin etməlidir. Qapalı və ya qruplaşdırılmış qurğularda, havanın nominal cərəyanını birbaşa tətbiq etməkdənsə, gücün düzəldilməsi faktorları və faktiki mühit şəraiti nəzərə alınmalıdır.
Kabel konstruksiyasının, torpaq şəraitinin və mexaniki mühafizənin layihə tələblərinə cavab verdiyi yerlərdə birbaşa basdırılma nəzərdə tutula bilər. Quraşdırmadan əvvəl basdırılma dərinliyi, drenaj, xarici yükləmə və gələcək qazıntıların mümkünlüyü nəzərdən keçirilməlidir. Aşındırıcı torpaqlarda və ya əhəmiyyətli mexaniki qüvvələrə məruz qalan yerlərdə qoruyucu tədbirlər tələb oluna bilər.
Kabel kənd elektrik şəbəkəsinin yenilənməsi və oxşar infrastruktur işlərində sabit aşağı gərginlikli paylama üçün nəzərdə tutula bilər. Alüminium keçiricilər kabelin çəkisini azaldır, bu da uzun kabel marşrutlarının əhəmiyyətli daşınma və quraşdırma işləri tələb etdiyi yerlərdə faydalı ola bilər. Konduktorun ölçüləri gözlənilən yükə, marşrutun uzunluğuna, gərginliyin düşməsi tələbinə və quraşdırma şərtlərinə uyğun olmalıdır.
A: Ümumi aşağı gərginlikli enerji paylanması üçün nominal gərginlik 0,6/1 kV-dir. Tikinti və layihə şərtlərindən asılı olaraq, quraşdırma metodlarına açıq hava marşrutu, kabel xəndəkləri və birbaşa basdırılmış bəzi tətbiqlər daxil ola bilər. Xarici istifadədə günəş işığı, yağış, temperatur, mexaniki qorunma və qabığın göstərilən xüsusiyyətləri nəzərə alınmalıdır.
A: Tək nüvəli kabellər üçün göstərilən əyilmə tələbi \(20\dəfə(d+D)\pm5\%\), çoxnüvəli kabellər üçün tələb isə \(15\dəfə(d+D)\pm5\%\). Döşəmə mühitinin temperaturu 0 ° C-dən aşağı olduqda əvvəlcədən isitmə tələb olunur. Kabel aşağı temperaturda zorla əyilməməli və ya çəkilməməlidir, çünki PVC və ya digər polimer örtük materialları daha az çevik ola bilər.
A: Təchiz edilən texniki cədvəl 1,5 mm²-dən 1000 mm²-ə qədər olan nominal en kəsiyləri əhatə edir. Mövcudluq tələb olunan spesifikasiyadan və istehsal cədvəlindən asılıdır. İstehsaldan əvvəl kəmiyyət, dirijor ölçüsü və tələb olunan çatdırılma tarixi təsdiqlənməklə, layihə sifarişləri üçün kəsmə tələbləri və kabel markalanması müzakirə oluna bilər.
A: Alüminium misdən daha aşağı sıxlığa malikdir, kabel çəkisini azaldır və bir çox qurğular üçün daşınma və idarəetməni asanlaşdırır. Dirijor materialı da bir çox tətbiqlərdə daha aşağı material qiymətinə malikdir. Bununla belə, dirijor seçimi yalnız material qiymətinə əsaslanmamalıdır; cərəyan keçirmə qabiliyyəti, gərginliyin düşməsi, marşrutun uzunluğu, qoşulma üsulu və quraşdırma şərtləri yoxlanılmalıdır.
A: Müvafiq zavod yoxlama qeydləri və elektrik sınaq sənədləri məhsulun spesifikasiyasına və sifariş tələblərinə uyğun olaraq təmin edilə bilər. Xaricdə layihənin nəzərdən keçirilməsi və ya gömrük sənədləri tələb olunduqda ingilis dilində sənədlər hazırlana bilər. Dəqiq sertifikatlar, sınaq hesabatları və sənəd formatı təyinat bazarına və layihənin qəbulu tələblərinə uyğun olaraq təsdiq edilməlidir.
Cavab: Birbaşa dəfn yalnız kabel tikintisi və sahənin şərtləri müvafiq tələblərə cavab verdikdə aparılmalıdır. Kabelin güclü torpaq korroziyasına, yüksək rütubətə, avtomobilin yüklənməsinə, qazıntı işlərinə və ya digər mexaniki risklərə məruz qaldığı yerlərdə qoruyucu qollar və ya borular nəzərdən keçirilə bilər. Düzgün basdırılma dərinliyi və drenaj da quraşdırma planına daxil edilməlidir.
A: Qurğunun müddəti keçiricinin kəsişməsindən, kabel quruluşundan, sifariş miqdarından, istehsal gücündən, qablaşdırma və sənədləşdirmə tələblərindən asılıdır. Materiallar və imkanlar mövcud olduqda standart spesifikasiyalar daha qısa istehsal qrafiklərinə malik ola bilər. Xüsusi və ya böyük həcmli sifarişlər əvvəlcədən fabriklə təsdiqlənməlidir ki, istehsal və göndərmə layihə cədvəli ilə əlaqələndirilə bilsin.
A: İcazə verilən cərəyan ətraf mühitin temperaturu ilə dəyişir, çünki ətrafdakı temperatur yüksəldikcə və ya düşdükcə istilik yayılması şəraiti dəyişir. Buna görə də dirijorun ölçüsünü və quraşdırma metodunu seçərkən texniki cədvəldə verilmiş düzəliş əmsalları nəzərə alınmalıdır. Kabel qruplaşması, ventilyasiya, torpağın temperaturu və basdırılma şəraiti də faktiki icazə verilən cərəyana təsir göstərə bilər.
Layihə sorğuları üçün tələb olunan gərginlik, keçiricinin kəsişməsi, kabel uzunluğu, quraşdırma metodu, ətraf mühit şəraiti və miqdarı göstərilməlidir ki, müvafiq spesifikasiya və texniki sənədlər təsdiq olunsun.
