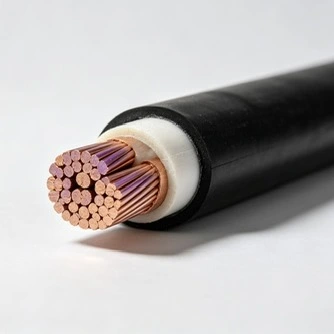

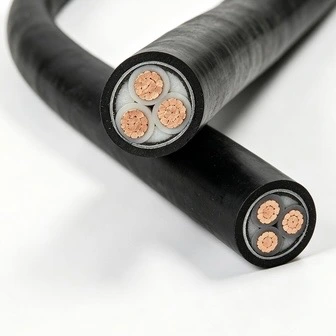

Orta gərginlikli elektrik kabelləri orta gərginlikli şəbəkələrdə, o cümlədən kommunal şəbəkələrdə, sənaye obyektlərində və bərpa olunan enerji qurğularında enerji ötürülməsi və paylanması üçün istifadə olunur. Qiancheng XLPE izolyasiyalı kabelləri təchiz edir6/10kVvə12/20kVmis və ya alüminium keçiricilər və müxtəlif nüvə və zireh konfiqurasiyaları ilə reytinqlər.
Tipik bir orta gərginlikli kabel bir keçirici, keçirici ekran, XLPE izolyasiyası və izolyasiya ekranından ibarətdir. Yarımkeçirici ekranlar izolyasiya ətrafındakı elektrik sahəsini idarə etməyə kömək edir, XLPE təbəqəsi isə əsas elektrik izolyasiyasını təmin edir. Əlavə mexaniki qorunmanın tələb olunduğu yerlərdə polad lent və ya polad məftilli zireh əlavə edilə bilər.
Müxtəlif elektrik və quraşdırma tələbləri üçün mis və alüminium keçiricilər mövcuddur. Mis daha yüksək elektrik keçiriciliyi təklif edir, alüminium isə daha az keçirici çəki təmin edir və kabel çəkisi və material dəyərinin vacib olduğu yerlərdə uyğun ola bilər.
| Məhsulun adı | Spesifikasiyalar mövcuddur | Gərginlik dərəcələri | Konfiqurasiyalar |
|---|---|---|---|
| Orta gərginlikli elektrik kabeli | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800mm² | 6/10kV, 12/20kV | Tək nüvəli, 3 nüvəli, polad lent zirehli, polad məftilli zirehli, zirehli olmayan, mis/alüminium keçirici |

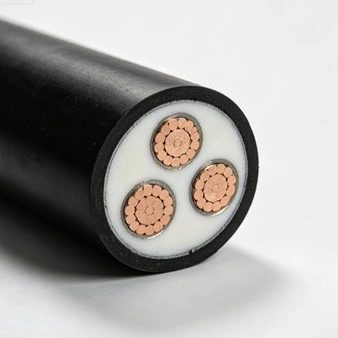

Dirijor mis və ya alüminiumdan hazırlanmışdır və keçirici ekran, XLPE izolyasiyası və izolyasiya ekranı ilə örtülmüşdür. Bu ekranlaşdırılmış konstruksiya izolyasiya ətrafındakı elektrik sahəsini idarə etməyə kömək edir və orta gərginlikli əməliyyat üçün tələb olunan elektrik izolyasiyasını təmin edir.
Tətbiq olunan XLPE kabel dizaynları üçün normal iş şəraitində keçiricinin işləmə temperaturu 90°C-ə qədər çata bilər, qısaqapanmanın müəyyən edilmiş müddəti üçün icazə verilən qısaqapanma keçiricisinin temperaturu 250°C-ə qədərdir.

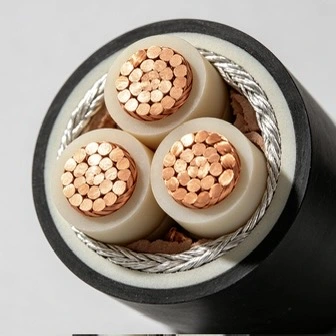

Kabel zirehlə və ya zirehsiz verilə bilər. Polad lent və polad məftil müxtəlif səviyyələrdə mexaniki qorunma təmin edir və kabel dizaynı və quraşdırılması tələblərinə uyğun olaraq seçilir.
Orta gərginlikli kabellər orta gərginlikli sistemlər daxilində yarımstansiyaları, paylayıcı avadanlıqları və elektrik yüklərini birləşdirmək üçün istifadə olunur. Tipik tətbiqlərə aşağıdakılar daxildir:
Kabel konstruksiyası quraşdırma yerindəki mexaniki və ətraf mühit şəraitinə uyğun olmalıdır. Quraşdırma sisteminin kifayət qədər mexaniki qorunma təmin etdiyi yerlərdə, məsələn, uyğun kabel naqilləri və ya kanallar, zirehli olmayan kabellərdən istifadə edilə bilər. Zirehli konstruksiyalar kabelin daha çox mexaniki gərginliyə məruz qaldığı və ya əlavə qorunma tələb olunduğu yerlərdə istifadə olunur.
Yeraltı, birbaşa basdırılmış, tunel və tray qurğuları üçün kabel seçimində əyilmə radiusu, kabel aralığı, ətraf mühitin temperaturu, istilik şəraiti və mexaniki yüklər nəzərə alınmalıdır. Tələb olunan zireh növü quraşdırma metodundan və mövcud xarici qorunma səviyyəsindən asılıdır.
Tətbiq olunan standart kabel dizaynı, gərginlik dərəcəsi, təyinat bazarı və layihə tələblərindən asılıdır. Orta gərginlikli kabel diapazonu üçün müvafiq standartlara aşağıdakılar daxildir:
| Məhsul | Tətbiq olunan Standartlar |
|---|---|
| Orta gərginlikli elektrik kabelləri | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Layihə xüsusi milli və ya beynəlxalq standart tələb etdikdə, istehsaldan əvvəl kabel konstruksiyası və müvafiq sınaq tələbləri təsdiqlənməlidir.
Hazırlanmış orta gərginlikli kabellər məhsulun müvafiq tələblərinə uyğun olaraq ölçü və elektrik yoxlamasından keçir. Qiancheng, göndərilməzdən əvvəl müvafiq məhsullar üçün ölçülü yoxlama, qismən boşalma testi və güc-tezliyə tab gətirmə gərginliyi testini həyata keçirir.
Qismən boşalma sınağı izolyasiya sistemini lokallaşdırılmış elektrik boşalması üçün yoxlamaq üçün istifadə olunur, güc-tezliyə davamlılıq testi isə müəyyən edilmiş sınaq gərginliyi altında izolyasiyanı yoxlayır. Test üsulu və qəbul tələbləri müvafiq kabel standartından və məhsulun spesifikasiyasından asılıdır.
Layihə və ya bazar tələblərinə uyğun olaraq müvafiq məhsullar üçün CE sertifikatı və ixtisaslı sınaq təşkilatlarından müvafiq sınaq hesabatları təqdim edilə bilər.
Kabel seçimi yalnız gərginlik dərəcəsinə deyil, elektrik sistemi və quraşdırma şərtlərinə əsaslanmalıdır. Əsas amillərə nominal gərginlik, keçirici material, keçiricinin kəsişməsi, nüvənin konfiqurasiyası, yük cərəyanı, qısaqapanma tələbləri, quraşdırma metodu və ətraf mühit şəraiti daxildir.
Mis və ya alüminium elektrik tələblərinə, kabel çəkisinə və layihə dəyərinə görə seçilməlidir. Konduktorun kəsiyi cərəyan keçirmə qabiliyyətinə, icazə verilən gərginliyin azalmasına və quraşdırma şərtlərinə uyğun olaraq yoxlanılmalıdır. Yeraltı və ya birbaşa basdırılmış tətbiqlər üçün istilik şəraiti və mexaniki qorunma da nəzərə alınmalıdır.
Zirehli və ya zirehli olmayan konstruksiya quraşdırma yerində tələb olunan mexaniki mühafizə səviyyəsinə uyğun seçilməlidir. İstehsaldan əvvəl yekun spesifikasiya da müvafiq milli və ya beynəlxalq standartlara uyğun olaraq yoxlanılmalıdır.
XLPE izolyasiyalı orta gərginlikli kabellər düzgün seçildikdə, quraşdırıldıqda və müəyyən edilmiş elektrik və ətraf mühit məhdudiyyətləri daxilində işlədikdə uzunmüddətli xidmət göstərə bilər. Müvafiq döşəmə şərtləri və icazə verilən əməliyyat yükləri altında, təxminən 40-50 il xidmət müddəti əldə edilə bilər. Faktiki xidmət müddəti iş temperaturu, yük profili, quraşdırma mühiti, nəmlik, mexaniki gərginlik və quraşdırma keyfiyyətindən asılıdır.
Qianchengmüvafiq məhsul və quraşdırma şərtləri altında normal istifadə üçün 15 illik keyfiyyət zəmanəti verir.
