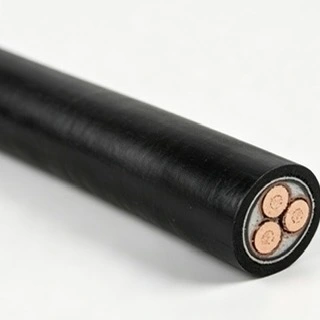

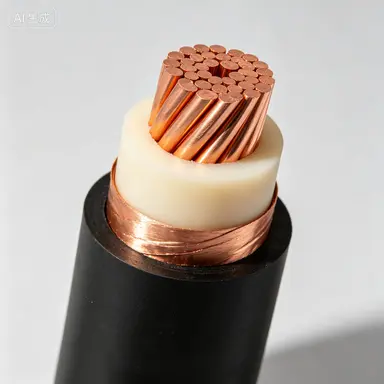

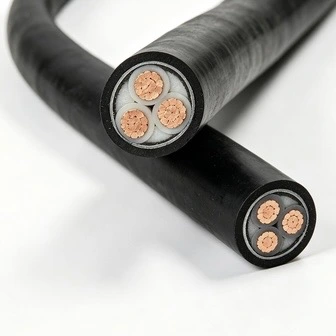

Qiancheng 26/35kV XLPE İzolyasiyalı Elektrik Kabeli mühəndislik satınalmaları üçün üstünlük verilən seçimdir. Sabit keyfiyyət, tam uyğunluq və yüksək etibarlılıq xüsusiyyətlərinə malikdir. 35 kV-luq əsas elektrik şəbəkələrinin yeni tikili tikintisi, eləcə də mövcud elektrik təchizatı xətlərinin yenilənməsi və təkmilləşdirilməsi üçün geniş istifadə olunur.
|
Nominal keçiricinin kəsişmə sahəsi (mm²) |
İzolyasiya Qalınlığı (mm) |
Qabıq Qalınlığı (mm) |
Kabelin təxmini xarici diametri (mm) |
Cu keçiricisinin DC müqaviməti (Ω/km) |
Al Keçiricinin DC Müqaviməti (Ω/km) |
Test Gərginliyi (kV/5 dəq) |
Havada Cu ampasitesi (A) |
Alın havada tutumu (A) |
Birbaşa basdırılmış torpaqda Cu ampasitesi (A) |
Birbaşa basdırılmış Torpaqda Alın ampasitesi (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Bükülmə radiusu
Tək nüvəli kabel üçün icazə verilən əyilmə radiusu: 20 (d+D) ±5%
Çox nüvəli kabel üçün icazə verilən əyilmə radiusu: 15 (d+D) ±5%
D = Kabelin faktiki xarici diametri (mm)
d = keçiricinin faktiki diametri (mm)
Döşəmə temperaturu
Döşəmə 0 ° C-dən aşağı olduqda, əvvəlcədən isitmə məcburidir.
Döşəmə Hündürlüyü Fərqi
Kabel çəkilməsi üçün şaquli hündürlük fərqində heç bir məhdudiyyət yoxdur.

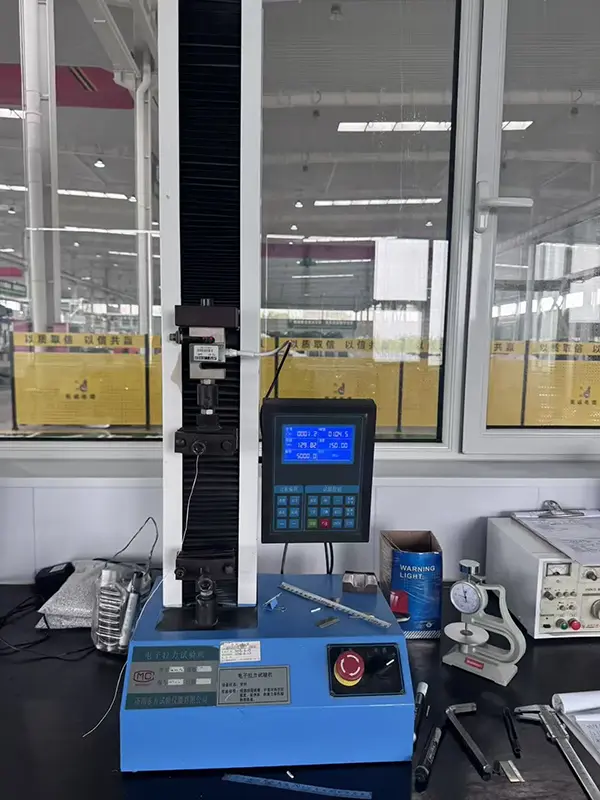

Bütün Qiancheng 26/35kV XLPE İzolyasiyalı Elektrik Kabelləri çatdırılmadan əvvəl tam dəst testlərini tamamlayır. Bütün laboratoriya testlərinin nəticələri sabit standartlara cavab verir, uzunmüddətli istismar zamanı izolyasiyanın qırılması və qısaqapanma ilə bağlı gizli riskləri aradan qaldırır.
Alov gecikdirən versiyalar uzununa alovun yayılmasını effektiv şəkildə məhdudlaşdırır. Halojensiz az tüstülü növlər üçün yanma zamanı işığın keçiriciliyi zəhərli və aşındırıcı halid dumanları olmadan 75%-dən çox olur. Bir çox şəhər yeraltı kommunal tunel layihələri bu kabel ilə bir anda yanğına nəzarət qəbulundan keçdi.

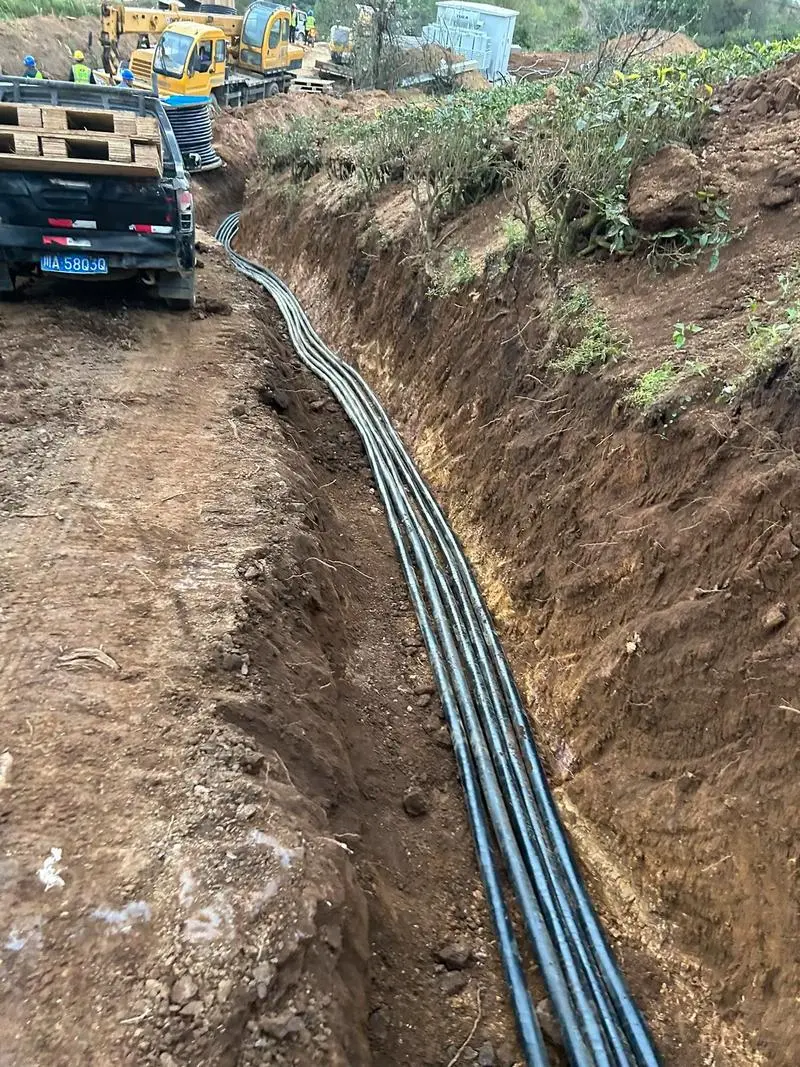

Zirehli konstruksiya xarici qazıntı gücündən əzilmə və cızılmalara davamlıdır. Xarici örtük hava şəraitinə davamlı PVC/PE materialı qəbul edir. Açıq havada və birbaşa basdırılmış quraşdırma üçün, UV radiasiyasına və turşu-qələvi torpaq korroziyasına qarşı müqavimət göstərir, yerində yoxlama və texniki xidmətin tezliyini azaldır.
Yeni enerji sektoru: Külək enerjisi və fotovoltaik layihələr üçün 35 kV-luq gücləndirici yarımstansiyalar daxilində əsas ötürücü kabellər.

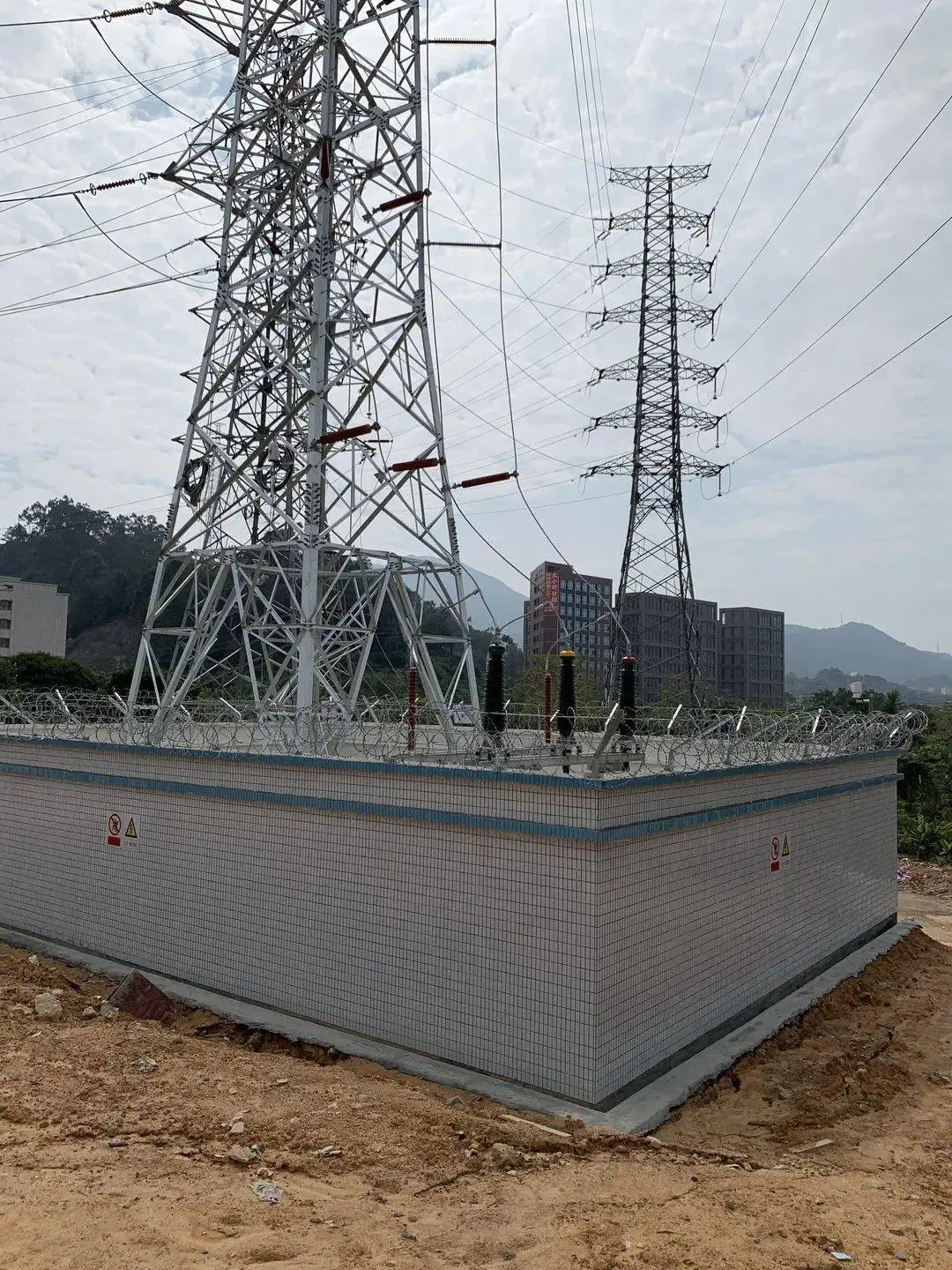

Bələdiyyə elektrik şəbəkəsi: 35 kV-luq şəhər yarımstansiyalarının şəbəkələşdirilməsi və köhnə yüksək gərginlikli xətlərin yenilənməsi.
Sənaye zavodları: Böyük metallurgiya, kimya və mədən bazaları üçün yüksək gərginlikli elektrik təchizatı xətləri.
Bələdiyyə infrastrukturu: Yeraltı hərtərəfli kommunal tunellər, dəmir yolu tranziti və iri miqyaslı sənaye parkları kimi məhdud ərazilər üçün enerji paylanması.
A: Bu kabel üçün şaquli çəkmə hündürlüyü fərqində xüsusi məhdudiyyət yoxdur. Seçilmiş konstruksiyanın layihə tələblərinə cavab verməsi şərti ilə şaxtalar, yamaclar və dağlıq ərazilər daxil olmaqla, əhəmiyyətli yüksəklik dəyişikliyi olan qurğular üçün nəzərdə tutula bilər.
A: Halojensiz az tüstülü versiya yanma zamanı daha az tüstü çıxarır və korroziyalı halogen tərkibli dumanları buraxmır. Onun optik görmə qabiliyyəti və aşağı tüstü xüsusiyyətləri yanğın və tüstü tələblərinin daha çox tələb olunduğu yeraltı kommunal tunellər kimi qapalı ərazilərdə faydalı ola bilər.
A: Zirehli konstruksiya qazıntı zamanı əzilmə, zərbə və zədələnmələrə qarşı əlavə mexaniki qoruma təmin edir. Seçilmiş qabıq materialından asılı olaraq, kabel həmçinin UV şüalarına və torpaqda turşu-qələvi şəraitə qarşı müqavimət göstərə bilər ki, bu da onu bu şərtlərin mövcud olduğu açıq havada və birbaşa basdırılmış qurğular üçün uyğun edir.
A: Hazır kabellər məhsul və layihə tələbləri üçün müəyyən edilmiş müvafiq elektrik sınaqlarından keçir. Test elementlərinə izolyasiya və gərginliyə tab gətirmə performansı daxil ola bilər ki, bu da göndərilmə və quraşdırmadan əvvəl kabelin elektrik vəziyyətini yoxlamağa kömək edir.
A: Tipik tətbiqlərə külək və fotovoltaik enerji layihələri üçün 35 kV-luq gücləndirici yarımstansiyalar daxilində əsas elektrik ötürücü sxemləri daxildir. Kabel həm də şəhər yarımstansiyaları şəbəkələri, yüksək gərginlikli xətlərin yenilənməsi və dağ-mədən və kimya obyektləri üçün xüsusi enerji təchizatı sxemləri üçün nəzərdə tutula bilər.
A: Ətraf mühitin temperaturu 0℃-dən aşağı olduqda birbaşa döşənmə tövsiyə edilmir. Aşağı temperaturda quraşdırmanın qaçınılmaz olduğu hallarda, izolyasiyaya və qabığa çatlama və ya mexaniki zədələnmə riskini azaltmaq üçün kabel tətbiq olunan quraşdırma tələblərinə uyğun olaraq əvvəlcədən qızdırılmalıdır.
A: Kabel yeraltı kommunal tunellər, dəmir yolu tranzit obyektləri və böyük sənaye parkları kimi qapalı mühəndislik mühitlərində enerji paylanması üçün istifadə edilə bilər. Müvafiq kabel konstruksiyası layihənin yanğına davamlılıq, quraşdırma və ətraf mühit tələblərinə uyğun olaraq seçilməlidir.
