Qiancheng, Çin kabel istehsalçısı, təchizatAlüminium PVC İzolyasiyalı Dairəvi Telsabit aşağı gərginlikli enerji paylanması və tikinti naqillərinin tətbiqi üçün. Alüminium keçirici, PVC izolyasiyası və qoruyucu xarici qabığa malik olan bu kabel yüngül konstruksiyanı praktiki elektrik izolyasiyası ilə birləşdirir. Onun spesifikasiyalarını, quraşdırma tələblərini və performans xüsusiyyətlərini anlamaq mühəndislərə, podratçılara və satınalma qruplarına etibarlı elektrik sistemləri üçün düzgün kabel seçməyə kömək edir.

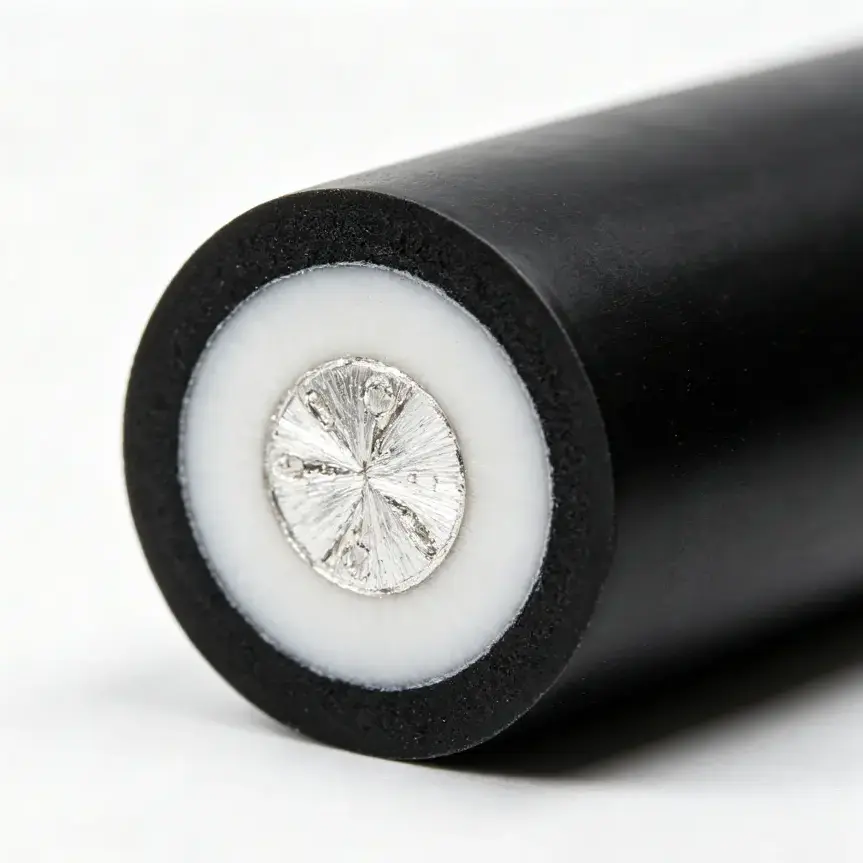

Alüminium PVC izolyasiya edilmiş yuvarlaq məftil, dirijorun çəkisi, izolyasiya qorunması və layihə dəyərinin vacib olduğu sabit elektrik qurğuları üçün nəzərdə tutulmuşdur. Qiancheng-in BLVV modeli PVC izolyasiyalı bir nüvəli alüminium keçirici və 300/500V gücündə olan xarici PVC örtüyə malikdir. Mövcud keçirici kəsikləri sadalanan spesifikasiyalarda 2,5 mm² ilə 70 mm² arasında dəyişir. Bu təlimatda kabelin konstruksiyası, texniki parametrləri, əsas üstünlükləri, tətbiqi ssenariləri, seçim meyarları və alıcılara əsaslandırılmış qərarlar qəbul etmələrinə kömək etmək üçün quraşdırma tədbirləri izah edilir.
Alüminium PVC izolyasiya edilmiş dairəvi məftil keçirici material kimi alüminiumdan və izolyasiyası kimi polivinilxloriddən (PVC) istifadə edən elektrik kabelidir. Qiancheng tərəfindən təklif olunan BLVV konstruksiyasında PVC xarici örtük izolyasiya edilmiş keçiricinin ətrafında əlavə qoruyucu təbəqə təmin edir.
Kabel sabit aşağı gərginlikli elektrik qurğuları üçün nəzərdə tutulmuşdur. Onun nominal gərginliyi 300/500V-dir, bu da layihə üçün onu təyin edərkən düzgün tətbiqi və yerli elektrik qaydalarına uyğunluğu vacib edir.
Alüminium və PVC-nin birləşməsi bir neçə praktik tələblərə cavab verir:
Bu məhsulu XLPE izolyasiyalı alüminium kabellərdən, zirehli elektrik kabellərindən və çevik kordlardan fərqləndirmək vacibdir. Onların elektrik göstəriciləri, temperatur hədləri, mexaniki xüsusiyyətləri və quraşdırma üsulları əhəmiyyətli dərəcədə fərqlənə bilər.
Məhsula aid məlumat üçün Qiancheng-in Alüminium PVC İzolyasiyalı Dairəvi Tel məhsul səhifəsinə daxil olun.
Kabelin performansı onun keçiricisi, izolyasiyası və xarici qabığı arasındakı qarşılıqlı təsirdən asılıdır. Hər bir komponent fərqli bir funksiyanı yerinə yetirir və tam struktur nəzərdə tutulan quraşdırma tələblərinə cavab verməlidir.
Alüminium keçirici dövrə vasitəsilə elektrik cərəyanını keçirir. Mislə müqayisədə alüminium həcminə görə daha yüngüldür, bu, uzun kabel xətlərini idarə edərkən və ya əhəmiyyətli miqdarda kabel daşıyarkən faydalı ola bilər. Bununla belə, alüminium misdən daha yüksək elektrik müqavimətinə malikdir, buna görə də dirijor ölçüsü cərəyan, gərginlik düşməsi və quraşdırma şərtlərini nəzərə almalıdır.
Birincil PVC izolyasiyası keçiricini əhatə edir və elektrik ayrılmasını təmin edir. Onun qalınlığı göstərilən kabel dizaynına və tətbiq olunan məhsul standartına uyğun olmalıdır. Zədələnmiş izolyasiya, uyğun olmayan iş temperaturu və ya səhv quraşdırma elektrik təhlükəsizliyini poza bilər.
Xarici PVC örtük adi mexaniki təmasdan və ətraf mühitin təsirindən qorunma qatını əlavə edir. PVC nəmə və aşınmaya faydalı müqavimət göstərə bilsə də, faktiki qorunma səviyyəsi materialın quruluşundan, kabel dizaynından və iş mühitindən asılıdır. Adi bir PVC qabığının avtomatik olaraq ultrabənövşəyi şüalara davamlılığı, alov gecikdirici performansı və ya birbaşa basdırılması üçün uyğunluğu nəzərdə tutulmamalıdır.
Nəticədə bir nüvəli, dairəvi konstruksiya hər bir qapalı və ya açıq mühitdə məhdudiyyətsiz istifadədən daha çox uyğun sabit naqillər üçün nəzərdə tutulmuşdur.
Hər hansı bir elektrik kabeli sifariş etməzdən əvvəl texniki məlumatlar nəzərdən keçirilməlidir. Aşağıdakı cədvəl Qiancheng tərəfindən nəşr olunan BLVV spesifikasiyalarını ümumiləşdirir. Dəyərlər məhsulun istinad ölçüləridir, hər bir alüminium PVC kabel üçün universal reytinqlər deyil.
| Nominal kəsişmə | Minimum keçirici tel sayı | İzolyasiya Qalınlığı (mm) | Qapağın qalınlığı (mm) | Maksimum Xarici Çap (mm) | İstinad Çəki (kq/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Vacib spesifikasiya qeydi:Nəşr edilmiş cədvəl hər bir ölçü üçün keçirici tellərin minimum sayını müəyyən edir. Alıcılar sifariş verməzdən əvvəl tədarükçünün dəqiq konstruksiyasını, tətbiq olunan standartları, nominal iş temperaturunu, cərəyan keçirmə qabiliyyətini və hər hansı tələb olunan sınaq hesabatlarını təsdiq etməlidir.
Məsələn, xarici diametri və istinad çəkisi kabel marşrutu sahəsini, nəqliyyat yüklərini və material miqdarını qiymətləndirmək üçün faydalıdır. Kabelin müəyyən bir elektrik yükünü etibarlı şəkildə daşıya biləcəyini müstəqil şəkildə müəyyənləşdirmirlər.
Alüminiumun aşağı sıxlığı böyük kabel miqdarını əhatə edən layihələrdə praktiki üstünlükdür. Ekvivalent elektrik funksiyası olan mis keçirici ilə müqayisədə, müvafiq ölçülü alüminium keçirici keçiricinin çəkisini azalda bilər. Kabel çəkisinin son müqayisəsi sadəcə bərabər kəsişmə sahələrini müqayisə etməkdənsə, elektrik baxımından uyğun olan keçirici ölçülərdən istifadə etməlidir.
İzolyasiya və xarici örtük tamamlayıcı funksiyaları yerinə yetirir. Birincil izolyasiya elektrik ayırma təmin edir, örtük isə xarici qoruma əlavə edir. Bu tənzimləmə kabelin nominal şərtlərinə uyğun olaraq quraşdırıldığı və həddindən artıq mexaniki stressdən qorunduğu sabit qurğularda faydalı ola bilər.
2,5 mm² ilə 70 mm² arasında sadalanan diapazon alıcılara müxtəlif dövrə tələbləri üçün bir neçə variant verir. Daha kiçik bir dirijor nisbətən aşağı yük dövrəsinə uyğun ola bilər, daha böyük bir dirijor isə daha yüksək yüklər və ya daha uzun kabel marşrutları üçün nəzərdə tutula bilər. Yekun seçim mühəndislik hesablamalarına və müvafiq qaydalara əsaslanmalıdır.
Daimi ölçü seçimləri spesifikasiyaların müqayisəsini və materialın planlaşdırılmasını sadələşdirə bilər. Xüsusi uzunluqlar, miqdarlar, qablaşdırma və ya alov gecikdirən material seçimləri tələb edən layihələr üçün alıcılar istehsal və ya göndərilməzdən əvvəl Qiancheng ilə mövcudluğu və texniki tələbləri təsdiq etməlidir.
Bu üstünlüklər, kabel nəzərdə tutulan tətbiqə uyğun olduqda daha mənalıdır. Heç bir keçirici material və ya izolyasiya quruluşu səhv ölçüləri, zəif birləşmələri və ya uyğun olmayan quraşdırma şərtlərini kompensasiya edə bilməz.
Qiancheng-in BLVV kabeli uyğun sabit aşağı gərginlikli naqillər üçün nəzərdə tutulub. Tətbiq olunan qaydalara və təsdiq edilmiş məhsul spesifikasiyasına əsasən, potensial istifadələrə aşağıdakılar daxildir:
Xarici qurğular üçün kabeli təyin etməzdən əvvəl, xüsusi PVC formulunun və kabel dizaynının gözlənilən məruz qalma üçün təsdiq edilib-edilmədiyini yoxlayın. Birbaşa basdırılma, yüksək təsirə məruz qalan mühitlər, təhlükəli yerlər və ya xüsusi yanğına davamlılıq təsnifatı tələb edən tətbiqlər üçün məqsədə uyğun hazırlanmış və müvafiq sertifikatlaşdırılmış kabel lazım ola bilər.
Müvafiq kabelin seçilməsi gözlənilən cərəyana nominal kəsiyi uyğunlaşdırmaqdan daha çox tələb edir. Etibarlı seçim prosesi tam elektrik dövrəsini və onun quraşdırılması mühitini nəzərə alır.
300/500V reytinqinin dövrə və müvafiq elektrik koduna uyğun olduğunu yoxlayın. Kabelin fərqli gərginlik sinfi üçün uyğun olduğunu düşünməyin, çünki onun fiziki quruluşu oxşar görünür.
Gözlənilən yük cərəyanını, dövrə uzunluğunu, ətraf mühitin temperaturunu, quraşdırma metodunu, digər kabellərlə qruplaşdırmanı və icazə verilən gərginliyin düşməsini müəyyənləşdirin. Alüminiumun elektrik müqaviməti misdən daha yüksəkdir, ona görə də ölçüyə görə birbaşa əvəzləmə uyğun olmaya bilər.
Nəmə, günəş işığına, kimyəvi maddələrə, aşınmaya, təsirə və istiliyə potensial məruz qalmağı müəyyən edin. Əlavə boru kəməri, kanal, dayaq və ya mexaniki qorunmanın tələb olunduğunu təsdiqləyin.
Alüminium keçiricilər üçün xüsusi olaraq alüminium üçün uyğun olan terminallar və bağlayıcılar tələb olunur. İcazə verilən keçirici ölçüsünü, terminal materialını, hazırlıq metodunu və sıxma momentini təsdiqləyin. Yanlış birləşmələr həddindən artıq müqavimətə və həddindən artıq istiləşməyə səbəb ola bilər.
Sifarişi təsdiq etməzdən əvvəl texniki məlumat vərəqini, müvafiq məhsul standartlarını, sınaq sənədlərini, qablaşdırma təfərrüatlarını və çatdırılma cədvəlini tələb edin. Daha böyük layihələr üçün təchiz edilmiş kabel markalanması və toplu sənədlərin təsdiq edilmiş spesifikasiyaya uyğun olduğunu təsdiqləyin.
Etibarlı elektrik performansına nail olmaq üçün düzgün quraşdırma vacibdir. Düzgün spesifikasiyaya uyğun istehsal edilmiş kabel belə düzgün quraşdırılmadıqda və ya kəsildikdə təhlükəli ola bilər.
Alüminium keçiricilərin mis keçiricilərə qoşulduğu yerlərdə, materialların xüsusi birləşməsi üçün nəzərdə tutulmuş təsdiq edilmiş bağlayıcılardan istifadə edin. Qoşulma üsulu uyğunluq, kontakt müqaviməti və konnektor istehsalçısı tərəfindən müəyyən edilmiş hər hansı hazırlıq tələblərinə cavab verməlidir.
Tələb olunan yanğın təhlükəsizliyi tələbləri olan layihələr üçün, dəqiq alov gecikdirici təsnifatı və dəstəkləyici sınaq sübutlarını təsdiqləyin. Tək bir PVC örtük kabelin xüsusi yanğın təhlükəsizliyi standartına cavab verdiyini təsdiq etmir.
Dərc edilmiş məhsul təsviri 300/500V nominal gərginliyi müəyyən edir. Quraşdırmadan əvvəl həmişə məhsulun işarələnməsini və sənədlərini nəzərdə tutulan dövrənin tələblərinə uyğun yoxlayın.
Alüminium daha aşağı sıxlıq təklif edir və dirijorun ağırlığını azalda bilər ki, bu da daşıma və daşıma üçün faydalıdır. Bununla belə, alüminium misdən daha yüksək elektrik müqavimətinə malikdir. Buna görə keçiricinin ölçüsü, terminal uyğunluğu və quraşdırma tələbləri diqqətlə qiymətləndirilməlidir.
Qiancheng-in nəşr etdiyi BLVV spesifikasiyası cədvəlində 2.5, 4, 6, 10, 16, 25, 35, 50 və 70 mm² nominal kəsişmələrin siyahısı verilmişdir. Cari mövcudluğu və hər hansı xüsusi ölçü və ya uzunluq tələblərini birbaşa təchizatçı ilə təsdiqləyin.
Məhsulun spesifikasiyası və quraşdırma şərtləri icazə verdikdə o, müəyyən xarici sabit naqillər üçün uyğun ola bilər. Birbaşa günəş işığı, suya məruz qalma, temperatur və mexaniki zərər qiymətləndirilməlidir. Bütün PVC örtüklü kabellərin uzun müddət ultrabənövşəyi şüalara məruz qalması və ya birbaşa basdırılması üçün uyğun olduğunu düşünməyin.
Xeyr. Alov gecikdirən performans materialın xüsusi formasından, kabel dizaynından və tətbiq olunan sınaq standartından asılıdır. Alova davamlı performans tələb olunarsa, təchiz edilmiş versiyanın təsdiqini və onu dəstəkləyən sınaq sənədlərini tələb edin.
Seçim zamanı yük cərəyanı, kabel uzunluğu, gərginlik düşməsi, ətraf mühitin temperaturu, quraşdırma metodu, kabel qruplaşması və yerli elektrik tələbləri nəzərə alınmalıdır. İxtisaslı elektrik dizayneri yalnız nominal kəsiyi nəzərə almaqdansa, son keçirici ölçüsünü yoxlamalıdır.
Kabel modelini, nominal gərginliyi, keçiricinin kəsiyini, tələb olunan uzunluğu, ümumi miqdarı, quraşdırma mühitini, tətbiq olunan standartı, təyinat bazarını, qablaşdırma tələblərini və hər hansı xüsusi performans tələblərini təmin edin. Bu məlumat təchizatçıya spesifikasiyanın uyğunluğunu qiymətləndirməyə və daha dəqiq kotirovka hazırlamağa kömək edir.
Alüminium PVC izolyasiya edilmiş yuvarlaq məftil yüngül keçirici və qoruyucu PVC izolyasiya və qabıq quruluşu tələb edən uyğun sabit aşağı gərginlikli qurğular üçün praktik seçimdir. Müvəffəqiyyətli spesifikasiya qiymətdən daha çox şeydən asılıdır: gərginlik dərəcəsi, dirijor ölçüsü, əlaqə uyğunluğu, ətraf mühitə məruz qalma və uyğunluq sənədləri hamısı uzunmüddətli performansa təsir göstərir.
Qiancheng, 2,5 mm² ilə 70 mm² arasında sadalanan keçirici ölçüləri ilə layihənin qiymətləndirilməsi üçün BLVV kabel spesifikasiyalarını təqdim edir. Əgər siz bina, fabrik və ya elektrik paylama layihəsi üçün kabel axtarırsınızsa, son modeli seçməzdən əvvəl texniki tələblərinizi nəzərdən keçirin. Mövcud məlumatları nəzərdən keçirmək üçün Alüminium PVC İzolyasiyalı Dairəvi Tel məhsul səhifəsinə daxil olunbizimlə əlaqə saxlayıntələb olunan ölçü, gərginlik, kəmiyyət, quraşdırma şərtləri və çatdırılma yeri ilə. Qiancheng komandası layihəniz üçün uyğun spesifikasiyaları və kotirovka detallarını müzakirə etməyə kömək edə bilər.
