Qiancheng Copper XLPE LSZH Aşağı Gərginlikli Elektrik Kabeli azaldılmış tüstü və halogensiz kabel konstruksiyasının təyin olunduğu binalarda və infrastrukturda aşağı gərginlikli enerji paylanması üçün nəzərdə tutulmuşdur. O, metro obyektlərində, xəstəxanalarda, ofis binalarında, kommunal tunellərdə və digər qapalı ərazilərdə istifadə edilə bilər, ötürücü ölçüləri tələb olunan yükə, quraşdırma metoduna və layihə spesifikasiyasına uyğun olaraq seçilir.
|
Nominal keçiricinin kəsiyi (mm²) |
Keçirici tellərin minimum sayı |
Keçiricinin xarici diametri (mm) |
Nominal XLPE İzolyasiya Qalınlığı (mm) |
İzolyasiyanın təxmini xarici diametri (mm) |
Maks. 20 ℃ Mis-də keçiricinin müqaviməti (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

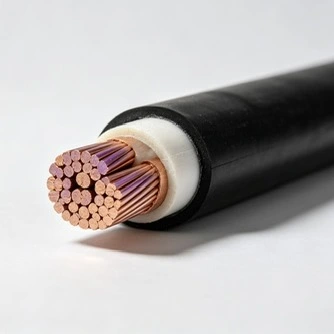

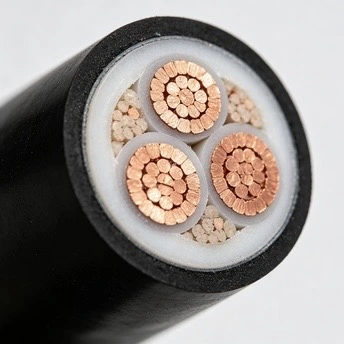

Mis XLPE LSZH Aşağı Gərginlikli Elektrik kabeli keçirici və ətrafdakı kabel komponentləri arasında elektrik ayırma üçün XLPE izolyasiyasından istifadə edir. XLPE adi PVC izolyasiyasından daha yüksək normal işləmə temperaturu təmin edir və adətən istilik performansı, izolyasiya sabitliyi və uzunmüddətli elektrik etibarlılığı tələb olunduğu yerlərdə seçilir. Faktiki əməliyyat limitləri müvafiq kabel standartına və layihə spesifikasiyasına uyğun olmalıdır.
LSZH konstruksiyası tüstü əmələ gəlməsi və halogen tərkibli yanma məhsullarına nəzarət edilməli olan qurğular üçün nəzərdə tutulub. Tüstü sıxlığı və halogen turşu qazı ayrı-ayrı performans xüsusiyyətləridir və müvafiq sınaq standartlarına və layihə tələblərinə uyğun olaraq yoxlanılmalıdır. IEC 61034 tüstü emissiyasının ölçülməsini əhatə edir, IEC 60754-1 isə halogen turşu qazının tərkibini təyin etmək üçün metodu müəyyən edir.
Kabel aşağı gərginlikli elektrik ötürülməsi üçün mis keçiricilərdən istifadə edir. Keçiricinin müqaviməti gərginliyin düşməsi və əməliyyat itkilərinin qiymətləndirilməsi üçün vacib parametrdir, halbuki dirijorun kəsişməsi cərəyan gücünə, quraşdırma şərtlərinə, ətraf mühitin temperaturuna, qruplaşmaya və icazə verilən gərginliyin azalmasına görə seçilməlidir.
Texniki cədvəldə mövcud olan keçirici ölçüləri kiçik idarəetmə və şaxələnmə dövrə tələblərini, eləcə də daha böyük aşağı gərginlikli enerji paylama tətbiqlərini əhatə edir. Son seçim yalnız keçirici kəsiyi deyil, qoşulmuş yükü, dövrə uzunluğunu, quraşdırma metodunu, qısaqapanma şərtlərini və tətbiq olunan yerli elektrik tələblərini nəzərə almalıdır.

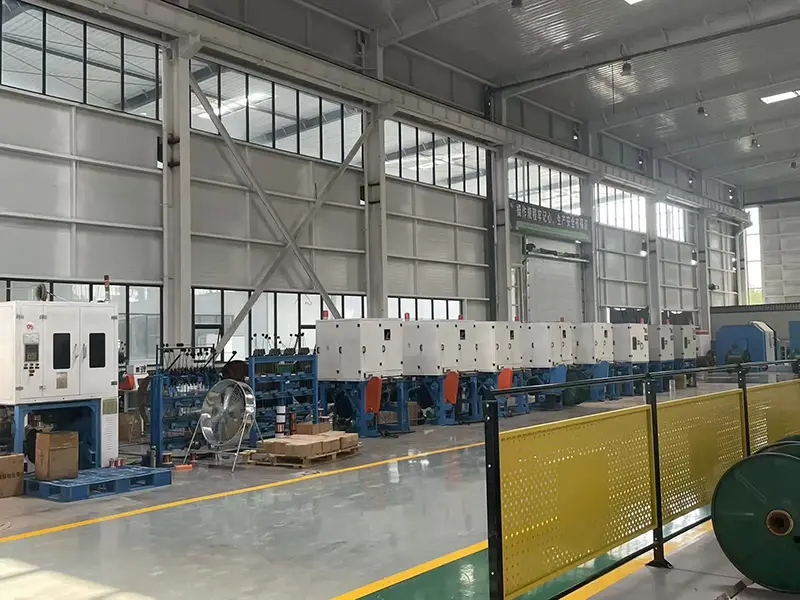

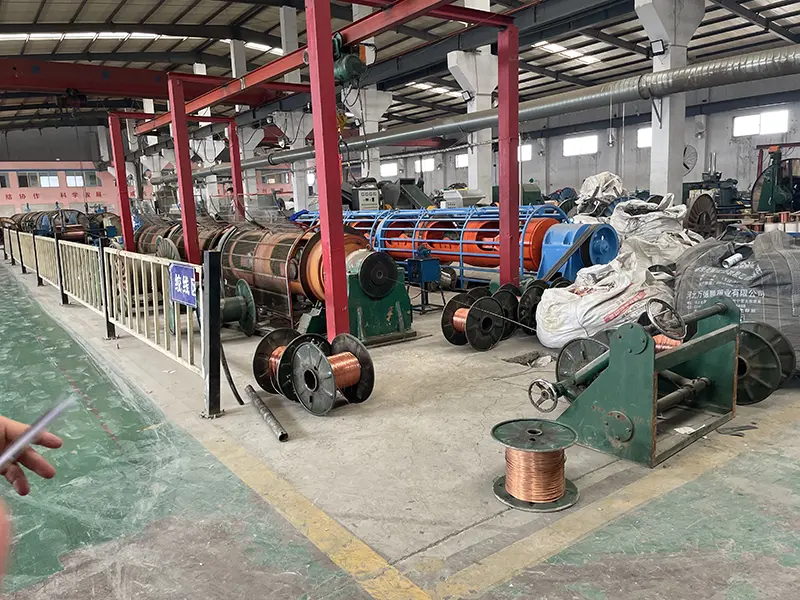

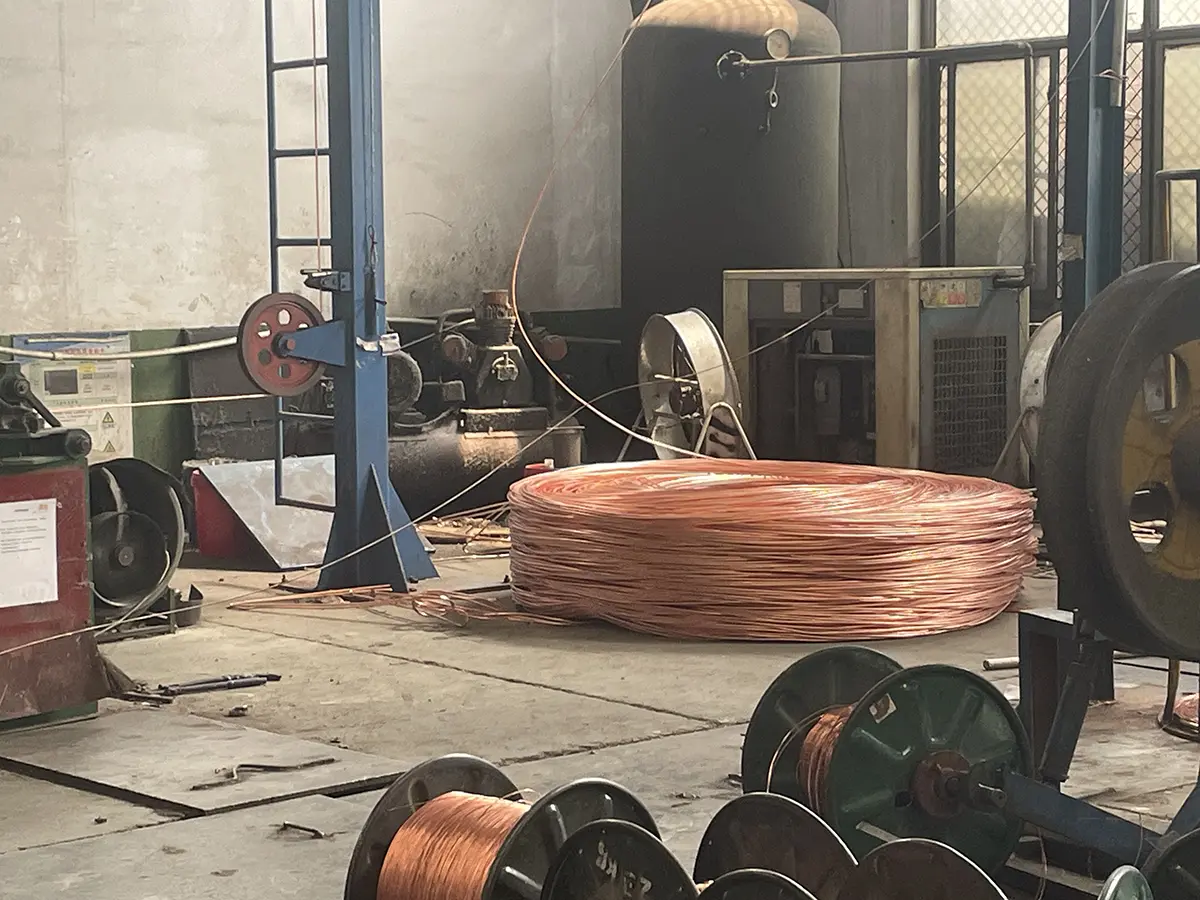

Qiancheng, istehsal və müntəzəm keyfiyyətə nəzarət üçün kabel ekstruziyası və sınaq avadanlığı ilə öz istehsal müəssisələrini idarə edir. İstehsal qeydləri, xammal yoxlaması və elektrik və ya yanma ilə bağlı sınaq nəticələri layihə sənədlərinin tələblərinə uyğun olaraq saxlanıla bilər. Əlavə yoxlama tələb edən layihələr üçün layihə şərtlərinə uyğun olaraq fabrikə səfərlər və üçüncü tərəf nümunələrinin götürülməsi təşkil edilə bilər.
Keçirici material, izolyasiya qarışığı, qabıq materialı, keçirici ölçüləri və izolyasiya qalınlığı istehsal zamanı müvafiq spesifikasiyaya uyğun olaraq idarə olunur. Ölçü yoxlamaları və elektrik sınaqları, bitmiş kabel çatdırılma üçün buraxılmazdan əvvəl praktiki yoxlama nöqtələrini təmin edir.
Hazır kabeli istehsal və yoxlama qeydləri ilə birləşdirmək üçün toplu səviyyəli sənədlər istifadə edilə bilər. Layihə sənədləri rulonun identifikasiyası, sınaq hesabatları və ya material qeydlərini tələb etdikdə, tələb olunan məlumat göndərmə ilə birlikdə hazırlana bilər.
Müstəqil keyfiyyətə nəzarət tələbləri olan ixrac və infrastruktur layihələri üçün üçüncü tərəf yoxlaması və ya nümunə götürmə göndərilməzdən əvvəl əlaqələndirilə bilər. Yoxlamanın həcmi satınalma spesifikasiyasına, tətbiq olunan standarta və qəbul tələblərinə uyğun olaraq müəyyən edilə bilər.
IEC 60332 sınağı müəyyən edildikdə, müvafiq kabel konstruksiyası IEC 60332 seriyasının tətbiq olunan hissəsinə uyğun olaraq alovun yayılması üçün qiymətləndirilə bilər. Dəqiq sınaq səviyyəsi layihənin spesifikasiyası ilə təsdiqlənməlidir, çünki müxtəlif kabel konstruksiyaları və quraşdırma sxemləri fərqli sınaq üsullarını tələb edə bilər.
Aşağı tüstü performansı tüstünün görmə qabiliyyətinə, evakuasiyaya və yanğınsöndürmə xidmətinə girişə təsir göstərə biləcəyi qapalı ərazilərdə xüsusilə aktualdır. IEC 61034 müəyyən edilmiş yanma şəraitində tüstü sıxlığının ölçülməsi üçün sınaq üsullarını təmin edir, buna görə də layihə sənədləri yalnız "az tüstü" termininə əsaslanmaq əvəzinə, tələb olunan sınaq metodunu və qəbul səviyyəsini müəyyən etməlidir.
Halojensiz materialları göstərən layihələr üçün müvafiq kabel konstruksiyası və materialın sınaq tələbləri istehsaldan əvvəl təsdiqlənməlidir. IEC 60754-1 yanma zamanı kabel materiallarından əmələ gələn halogen turşu qazının təyin edilməsinə müraciət edir, alovun yayılması və tüstü sıxlığı testindən ayrıca yoxlama nöqtəsi təmin edir.
Mis XLPE LSZH Aşağı Gərginlikli Elektrik Kabeli, layihə sənədlərinin az tüstü və halogensiz kabel tikintisini tələb etdiyi metro stansiyalarında, dəmir yolu binalarında, platformalarda, xidmət sahələrində və digər qapalı infrastrukturlarda aşağı gərginlikli paylayıcı sxemlər üçün təyin edilə bilər.
Tətbiqlərə palatalara, əməliyyat sahələrinə, fövqəladə hallar şöbələrinə, ictimai yerlərə və köməkçi qurğulara xidmət edən enerji paylama sxemləri daxil ola bilər. Kabel seçimi binanın elektrik dizaynına, yanğın təhlükəsizliyi xüsusiyyətlərinə və quraşdırma tələblərinə uyğun olmalıdır.
Kabel ofis binalarında, ticarət mərkəzlərində, məktəblərdə, sərgi obyektlərində və tüstü və yanma məhsulu tələblərinin elektrik spesifikasiyasının bir hissəsi olduğu digər ictimai binalarda aşağı gərginlikli paylama üçün uyğundur.
Tipik tətbiqlərə yeraltı dayanacaqlar, kommunal tunellər, avadanlıq otaqları və digər qapalı xidmət infrastrukturu daxildir. Quraşdırma dizaynında kabellərin qruplaşdırılması, istilik yayılması, mexaniki qorunma və texniki xidmət üçün giriş nəzərə alınmalıdır.
Hava limanları, dəmir yolu qurğuları, rabitə otaqları və digər texniki binalar seçilmiş aşağı gərginlikli sxemlər üçün LSZH kabel konstruksiyalarını təyin edə bilər. Son kabel növü dövrə funksiyasına və layihənin yanğına davamlılıq tələblərinə uyğunlaşdırılmalıdır.
Kabel ölçüsü dizayn cərəyanı ilə başlamalı və sonra quraşdırma metodu, ətraf mühit şəraiti, keçiricilərin qruplaşdırılması və icazə verilən temperaturla yoxlanılmalıdır. Cədvəldə göstərilən dirijor müqaviməti gərginlik düşməsi və itki hesablamalarının bir hissəsi kimi də istifadə edilə bilər.
Boru, qab və ya digər qapalı quraşdırma üçün sifariş verməzdən əvvəl mövcud yer, əyilmə radiusu, istilik yayılması və çəkmə şəraiti nəzərə alınmalıdır. Uzun kabel xətləri gərginliyin düşməsi və quraşdırma gərginliyinin əlavə nəzərdən keçirilməsini tələb edə bilər.
Daxili, yeraltı və qismən açıq qurğular nəmlik, mexaniki qorunma, temperatur və kimyəvi təsir üçün müxtəlif tələblərə malik ola bilər. Buna görə də kabel konstruksiyası yalnız gərginlik və keçirici ölçüsü ilə seçilməkdənsə, faktiki quraşdırma mühitinə uyğun olaraq təsdiq edilməlidir.
İnfrastruktur və ixrac sifarişləri üçün satınalma sənədlərinə texniki məlumat vərəqləri, müntəzəm sınaq qeydləri, yoxlama hesabatları, qablaşdırma məlumatı və çarxın identifikasiyası daxil ola bilər. İstehsaldan əvvəl bu tələblərin təmin edilməsi istehsal və yoxlamanı layihənin qəbulu prosesi ilə uyğunlaşdırmağa kömək edir.
Spesifikasiyanın nəzərdən keçirilməsi üçün müştərilər nominal gərginliyi, keçirici ölçüsünü, tələb olunan kabel uzunluğunu, quraşdırma metodunu, gözlənilən yükü və layihə standartını təmin edə bilərlər. Qiancheng uyğun Mis XLPE LSZH Aşağı Gərginlikli Elektrik Kabelinin konstruksiyasını təsdiqləmək və müvafiq texniki sənədləri hazırlamaq üçün bu detallardan istifadə edə bilər.
Layihə sifarişləri üçün istehsaldan əvvəl tələb olunan alov gecikdirici, tüstü emissiyası və halogensiz sınaq səviyyələrini təsdiqləmək də faydalıdır. Üçüncü tərəfin yoxlaması və ya xüsusi çarx işarələmə və sənədləşdirmə tələbləri tətbiq edildikdə, bunlar texniki müqaviləyə və satınalma spesifikasiyasına daxil edilə bilər.
A: LSZH kabel konstruksiyası müəyyən edilmiş materiallar və sınaq tələbləri yerinə yetirildikdə tüstü əmələ gəlməsini və halogen tərkibli yanma məhsullarını məhdudlaşdırmaq üçün nəzərdə tutulmuşdur. Adi PVC kabel halogen tərkibli polimer sistemindən istifadə edir. Düzgün seçim yanğın təhlükəsizliyi spesifikasiyasına və quraşdırma üçün tətbiq olunan standartlara bağlıdır.
A: XLPE adi PVC izolyasiyasından daha yüksək normal işləmə temperaturu qabiliyyəti ilə elektrik izolyasiyasını təmin edir. Sabit izolyasiya performansı və istilik müqavimətinin tələb olunduğu yerlərdə ümumiyyətlə istifadə olunur. İcazə verilən iş temperaturu müvafiq kabel spesifikasiyası ilə təsdiqlənməlidir.
A: Əsas amillərə dizayn cərəyanı, quraşdırma metodu, ətraf mühitin temperaturu, kabel qruplaşması, dövrə uzunluğu, gərginlik düşməsi və qısaqapanma şəraiti daxildir. Keçiricinin ölçüsü təkcə cari göstəricidən deyil, tam elektrik dizaynından müəyyən edilməlidir.
A: Layihənin spesifikasiyası XLPE izolyasiyası və LSZH konstruksiyası olan aşağı gərginlikli mis kabel tələb etdiyi bu tətbiqlər üçün nəzərdə tutula bilər. Tələb olunan alov, tüstü və halogensiz sınaq səviyyələri sifariş verməzdən əvvəl müvafiq layihə standartına uyğun olaraq təsdiqlənməlidir.
A: Sifariş tələblərindən asılı olaraq, sənədlərə texniki spesifikasiyalar, yoxlama və ya sınaq qeydləri, çarxın eyniləşdirilməsi, qablaşdırma məlumatı və digər razılaşdırılmış keyfiyyət sənədləri daxil ola bilər. Layihənin tələb etdiyi hallarda üçüncü tərəfin təftişi də əlaqələndirilə bilər.
A: Bəli. Fabrikə səfərlər və üçüncü tərəfin nümunə götürməsi və ya yoxlanması sifariş və yoxlama planına uyğun olaraq əlaqələndirilə bilər. Tələb olunan istehsal qeydləri, nümunələr və sınaq maddələrinin mövcud olması üçün yoxlamanın həcmi əvvəlcədən razılaşdırılmalıdır.
A: Faydalı məlumatlara keçiricinin ölçüsü, nüvələrin sayı, tələb olunan kabel uzunluğu, gərginlik səviyyəsi, quraşdırma metodu, təyinat, tətbiq olunan standart və hər hansı xüsusi alov, tüstü və ya halogensiz tələblər daxildir. Yekun spesifikasiya hələ müəyyən edilməmişdirsə, layihənin tətbiqi və elektrik yükü ilkin texniki baxış üçün təqdim edilə bilər.
