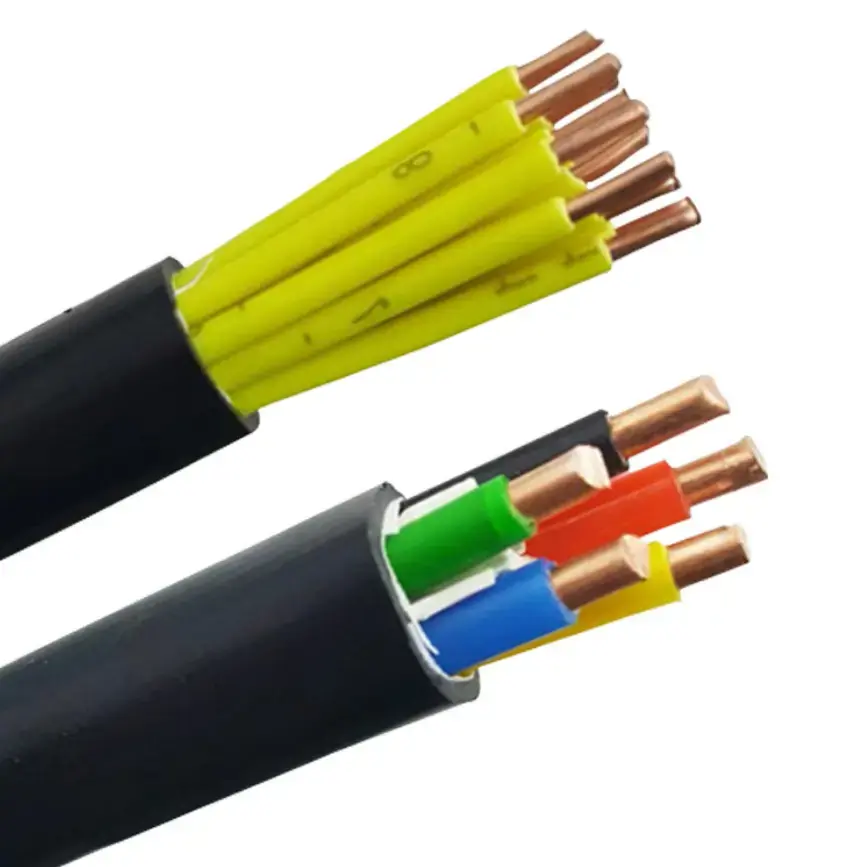

Mis PVC alov gecikdirən idarəetmə kabeli

Məhsul Modelləri: ZR-KVV yəni Z(A、B、C、D)-KVV, ZR-KVVP yəni Z(A、B、C、D)-KVVP, ZR-KVV22, yəni Z(A、B、C、D)-KVV22 və s.

Mis PVC alov gecikdirən idarəetmə kabeli yüksək təmizlikdə oksigensiz mis keçiricilərdən, slyuda lentindən və alov gecikdirən PVC izolyasiyasından və qabığından istifadə edən 450/750V idarəetmə kabelidir. Müxtəlif naqil şəraiti üçün 1-ci sinif bərk, 2-ci sinif qapaqlı və 5-ci sinif çevik keçirici konstruksiyalar mövcuddur. Kabel alov gecikdirici və yanğına davamlı performans tələb olunan sənaye obyektlərində, binalarda və digər aşağı gərginlikli elektrik sistemlərində idarəetmə, monitorinq və köməkçi sxemlər üçün nəzərdə tutulmuşdur.

Kabel konstruksiyasına həmçinin 2-dən 61-ə qədər nüvəli isteğe bağlı mis məftil hörmə və ya mis lent ekranlama daxil ola bilər. Buna görə də seçim dirijorun növünə, en kəsiyinə, nüvənin miqdarına, qoruyucu tələblərə, quraşdırma metoduna və layihənin tətbiq olunan yanğına davamlılıq tələblərinə əsaslana bilər.

Məhsulun Spesifikasiyası Ölçülər və Texniki Parametrlər Cədvəli

Tikinti və Performans

Müxtəlif naqil şərtləri üçün keçirici seçimləri

Kabel bərk, bükülmüş və ya çevik mis keçiricilərlə mövcuddur. Möhkəm və torlu konstruksiyalar kabel marşrutunun nisbətən sabit olduğu yerlərdə istifadə oluna bilər, çevik keçiricilər isə şkafın naqilləri, avadanlığın birləşmələri və kabellərin daha asan idarə olunmasını tələb edən qurğular üçün daha əlverişlidir. Quraşdırma üsuluna və mexaniki tələblərə uyğun olaraq müvafiq keçirici konstruksiya seçilməlidir.

Mika lent və PVC izolyasiya

Mika lent keçiricinin ətrafında yanğına davamlı təbəqə yaradır, PVC isə əsas elektrik izolyasiyasını təmin edir. Xarici örtük də alov gecikdirən PVC-dən hazırlanmışdır. Bu kombinasiya kabelə həm müəyyən edilmiş yanğına davamlı konstruksiya, həm də müvafiq kabel konfiqurasiyası üçün alov gecikdirici xüsusiyyətlər verir.

Opsiyonel Ekranlama

Elektromaqnit müdaxiləsinin nəzərə alınması lazım olan sxemlər üçün, qoruyucu təbəqə kimi mis məftil hörmə və ya mis lent sarğı təyin edilə bilər. Siyahıda göstərilən qoruyucu əhatə dərəcəsi ≥80% təşkil edir. Ekranlı konstruksiya siqnal növünə, ətrafdakı elektrik avadanlıqlarına və quraşdırma mühitinə uyğun seçilməlidir.

Kabelin Praktiki Naqil Tələblərini Ünvanladığı

Mis PVC Alov Gecikdirici Nəzarət Kabel həm sabit, həm də daha çevik idarəetmə naqilləri şərtləri üçün konfiqurasiya edilə bilər. Bu, bir layihədə eyni elektrik sistemi daxilində idarəetmə şkafları, avadanlıq birləşmələri və sabit kabel marşrutları olduqda tamamilə fərqli keçirici konstruksiyaların seçilməsi ehtiyacını azaldır.

Nəzarət və monitorinq siqnallarını daşıyan sxemlər üçün dirijor müqaviməti sadəcə maddi təsvirdən daha çox vacib bir spesifikasiyadır. Texniki cədvəl sifariş verməzdən əvvəl texniki təsdiq üçün istifadə edilə bilən izolyasiya müqaviməti, dayanıqlı gərginlik və keçirici müqavimət tələblərini təqdim edir.

Yanğından mühafizənin elektrik dizaynının bir hissəsi olduğu hallarda, kabelin alov gecikdirici və yanğına davamlı xüsusiyyətləri kabelin marşrutu, dəstək üsulları və tam yanğından mühafizə sisteminin tələbləri ilə birlikdə qiymətləndirilməlidir. Kabelin performansı quraşdırma metodundan asılı olmayaraq nəzərə alınmamalıdır.

Tətbiq Ssenariləri

1. Yanğından Mühafizə Sistemləri: Yanğından mühafizə şkafları, həyəcan siqnalı ilə əlaqəli sxemlər, tüstü buraxma avadanlığı və yanğın-su nasosuna nəzarət sistemləri.

2. Enerji Obyektləri: Elektrik idarəetmə şkafları, generator dəsti yardımçı sxemlər və enerji paylayıcı otaqlarda idarəetmə və ya siqnal naqilləri.

3. Sənaye Avtomatlaşdırılması: Alova davamlı kabel tikintisi tələb olunan istehsal xətləri, maşınlar və texnoloji avadanlıqlar üçün idarəetmə sistemləri.

4. Bina Elektrik Sistemləri: Lift idarəetmə sistemləri, mərkəzi kondisioner avadanlığı, zirzəmi maşın otaqları və digər bina avtomatlaşdırma tətbiqləri.

5. Ümumi Sənaye Avadanlıqları: Çirkab suların təmizlənməsi üçün avadanlıq, qurutma xətləri, dəzgahlar və digər köməkçi idarəetmə sxemləri.

Keyfiyyət və Texniki Yoxlama

Texniki satınalma üçün əsas yoxlama nöqtələrinə keçiricinin konstruksiyası, keçiricinin kəsişməsi, PVC izolyasiyasının qalınlığı, izolyasiya müqaviməti, dayanıqlı gərginlik, keçirici müqavimət, qoruyucu konfiqurasiya və müəyyən edilmiş yanğına davamlılıq tələbləri daxildir. Bu parametrlər kabel keyfiyyətinin ümumi təsvirlərindən daha çox məhsulun qəbulu üçün daha praktik əsas verir.

Qiancheng sifariş edilmiş kabel konfiqurasiyasına uyğun olaraq müvafiq məhsul spesifikasiyalarını və texniki sənədləri təmin edə bilər. Mühəndislik və ixrac layihələri üçün sınaq hesabatlarına, sertifikatlara, yoxlama qeydlərinə, qablaşdırmaya və kabel uzunluğuna dair tələblər istehsaldan əvvəl təsdiqlənməlidir.

Spesifikasiya Seçim Bələdçisi

Dirijor Kesiti

Mövcud keçirici kəsiyi 0,5 mm² ilə 10 mm² arasındadır. Seçim dövrə funksiyası, elektrik yükü, icazə verilən keçirici müqavimət və tətbiq olunan quraşdırma tələblərinə əsaslanmalıdır.

Əsas Kəmiyyət

Standart konfiqurasiya 2-dən 61-ə qədər nüvəni əhatə edir. Əsas kəmiyyət avadanlıq və ya layihə tərəfindən tələb olunan nəzarət, monitorinq və köməkçi sxemlərin sayından müəyyən edilməlidir.

Qoruyucu tələblər

Siqnal müdaxiləsi narahatlıq doğurursa, mis məftil hörmə və ya mis lentlə qorunma nəzərdən keçirilə bilər. Tələb olunan qoruyucu üsul elektrik mühitinə və idarəetmə sisteminin tələblərinə uyğun olaraq təsdiqlənməlidir.

Yanğın Performansı

Texniki cədvəl GB/T 19666-ya uyğun olaraq 90 dəqiqə ərzində 830 ℃-dən az olmayan yanğına məruz qalma vəziyyətini və alov gecikdirici tələbləri müəyyən edir. Tələb olunan sınaq vəziyyəti və sənədlər sifariş verilməzdən əvvəl faktiki layihə spesifikasiyası ilə təsdiqlənməlidir.

Tez-tez verilən suallar

1. Bu kabel üçün hansı standartlar müəyyən edilmişdir?

Texniki məlumatlar DC keçirici müqaviməti üçün GB/T 9330 və sadalanan alov gecikdirici tələblər üçün GB/T 19666 istinad edir. İxrac layihəsi üçün tələb olunan hər hansı əlavə sertifikatlaşdırma və ya sınaq sənədləri sifariş edilmiş kabel konfiqurasiyasına uyğun olaraq təsdiq edilməlidir.

2. Hansı keçirici konstruksiyalar mövcuddur?

Kabel möhkəm sərt keçiricilər və ya çox telli çevik keçiricilərlə konfiqurasiya edilə bilər. Uyğun tikinti quraşdırmanın sabit olub-olmamasından, idarəetmə şkafından keçməsindən və ya quraşdırma zamanı daha çox çeviklik tələb etməsindən asılıdır.

3. Hansı kəsiklər və əsas kəmiyyətlər mövcuddur?

Sadalanan keçiricilərin kəsişmələri 0,5 mm² ilə 10 mm² arasında dəyişir, əsas miqdarları 2 ilə 61 nüvə arasındadır. Son birləşmə dövrə dizaynına və kabel konfiqurasiyasına uyğun olaraq təsdiqlənməlidir.

4. Kabel ekranlaşdırıla bilərmi?

Bəli. Mis məftil hörmə və ya mis lentlə sarma ≥80% sadalanan qoruyucu əhatə dərəcəsi ilə əlavə qoruyucu təbəqə kimi təyin edilə bilər.

5. Bu Mis PVC Alov Gecikdirici Nəzarət Kabeli adətən harada istifadə olunur?

Yanğından mühafizə sistemlərində, enerji qurğularında, sənaye avtomatlaşdırma avadanlıqlarında, bina elektrik sistemlərində və müəyyən edilmiş alov gecikdirici və yanğına davamlı xüsusiyyətlərin tələb olunduğu digər sənaye tətbiqlərində idarəetmə, monitorinq və köməkçi sxemlər üçün istifadə olunur.

6. Kotirovka üçün hansı məlumat lazımdır?

Tələb olunan modeli, dirijor tipini, kəsiyi, nüvənin miqdarını, qoruyucu tələbləri, kabel uzunluğunu, quraşdırma mühitini və tətbiq olunan yanğına davamlı tələbləri təmin edin. Tələb olunan hər hansı yoxlama hesabatları, sertifikatlar və ya ixrac sənədləri də əvvəlcədən göstərilməlidir.
