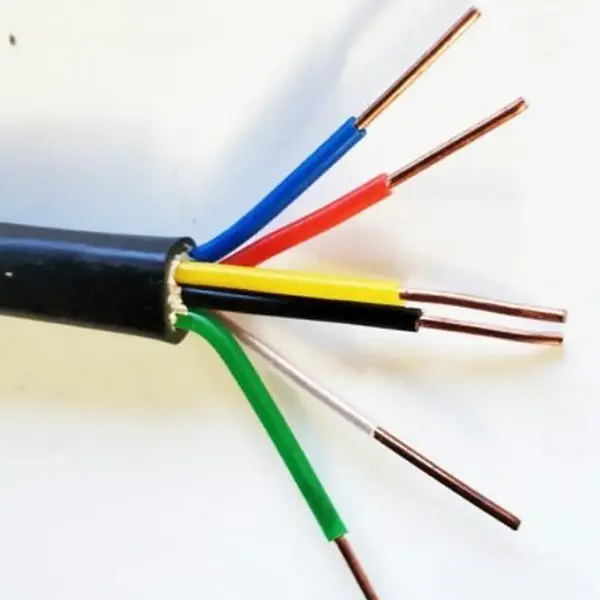

Alov gecikdirən XLPE mis idarəetmə kabeli

Məhsul Modelləri: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP və s.

Alov gecikdirən XLPE mis idarəetmə kabeli alovun yayılmasının məhdudlaşdırılması lazım olan aşağı gərginlikli idarəetmə və siqnal dövrələrində istifadə olunur. Standart konstruksiya müxtəlif naqil tələbləri üçün mövcud bərk və ya çevik keçirici konfiqurasiyaları olan oksigensiz mis keçiricini XLPE izolyasiyası və alov gecikdirən xarici örtüklə birləşdirir. Ekranlanmış və zirehli versiyalar elektromaqnit müdaxiləsi və ya mexaniki qorunmanın da nəzərə alınması lazım olan qurğular üçün əhatə dairəsini genişləndirir.

XLPE izolyasiyası 90 °C maksimum uzunmüddətli işləmə temperaturu üçün nəzərdə tutulmuşdur, kabel çoxlu nüvə sayıları və keçirici en kəsikləri olan 450/750V konfiqurasiyalarda mövcuddur. Z(A, B, C) alov gecikdirən siniflər, qoruyucu, zirehləmə və xüsusi uzunluqlar idarəetmə sxeminə və döşəmə şərtlərinə uyğun olaraq seçilə bilər.

Məhsulun spesifikasiyası, ölçüləri və texniki parametrlər cədvəli

Tikinti və Performans

1. Yüksək temperatura nəzarət naqilləri üçün XLPE izolyasiyası

İzolyasiya sistemi adi PVC izolyasiyasına deyil, çarpaz bağlı polietilenə əsaslanır. Təchiz edilmiş spesifikasiyalara əsasən, XLPE təbəqəsi maksimum uzunmüddətli işləmə temperaturu 90 °C və qısamüddətli həddindən artıq yüklənməyə 130 °C dözümlülüyünə malikdir. Bu, konstruksiyanı kabelin daha yüksək işləmə temperaturu ilə üzləşə biləcəyi nəzarət avadanlığı və elektrik qurğuları üçün uyğun edir.

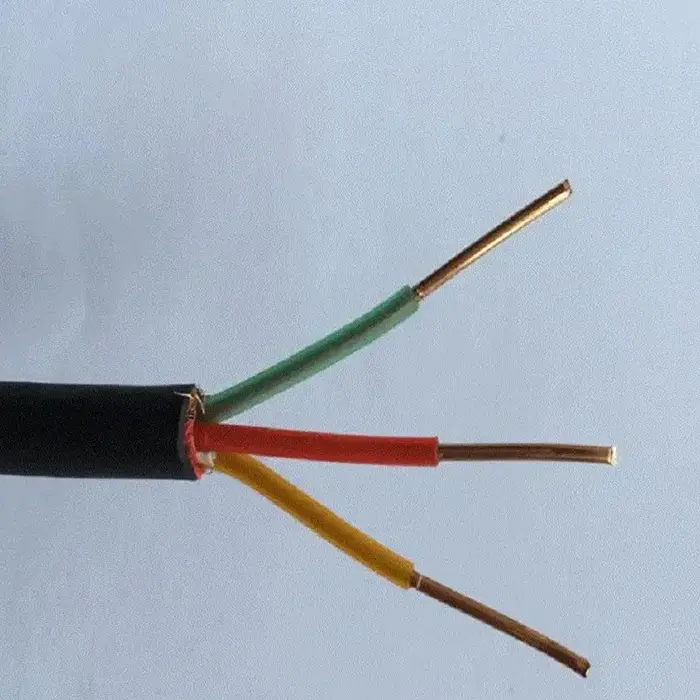

2. İdarəetmə və siqnal sxemləri üçün mis keçiricilər

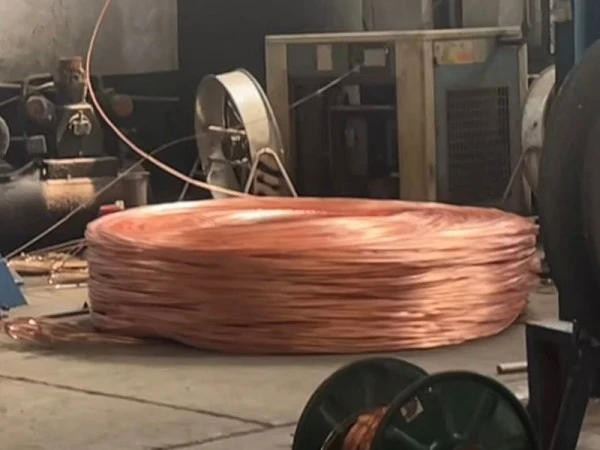

Dirijor spesifikasiyası 99,99% yüksək təmizlikdə oksigensiz misi əhatə edir, Sinif 1 bərk keçiricilər və Sinif 5 telli çevik keçiricilər mövcuddur. Sərt və çevik konstruksiya arasında seçim naqil üsuluna, terminalın təşkilinə və quraşdırma sahəsinə uyğunlaşdırıla bilər.

3. Alov gecikdirən qabıq və əlavə qoruma

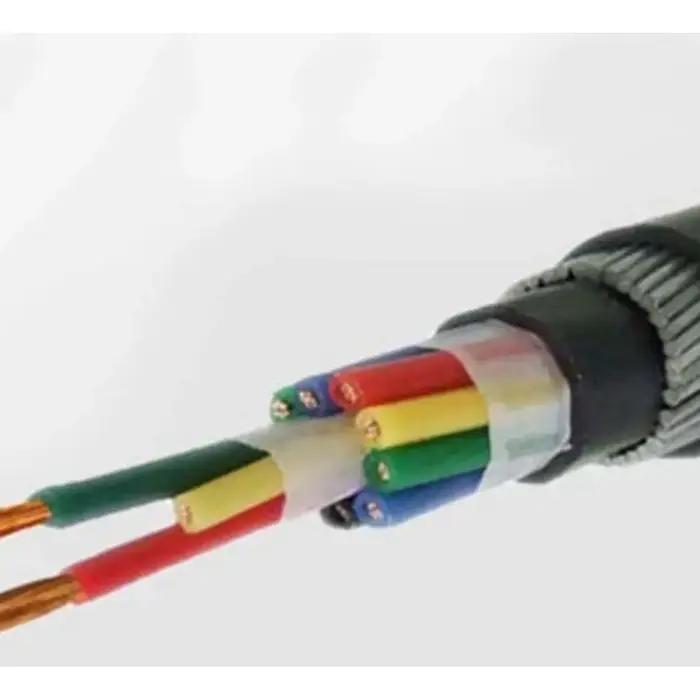

Xarici örtük alov gecikdirən PVC və ya polietilen (poliolefin) ola bilər, Z(A, B, C) alov gecikdirici sinifləri mövcuddur. Ekranlı ZR-KYJYP və zirehli ZR-KYJV22 və ya ZR-KYJY23 konfiqurasiyaları əlavə quraşdırma tələblərinə cavab verir. Ekranlama elektromaqnit müdaxiləsinin idarə edilməsi lazım olduğu yerlərdə aktualdır, polad lentli zireh isə müəyyən döşənmə şərtləri üçün mexaniki qoruma təmin edir.

Quraşdırma üçün Kabel Konfiqurasiyasının Seçilməsi

Müvafiq tikinti keçirici ölçüsündən daha çox asılıdır. Əsas kəmiyyət idarəetmə və ya siqnal dövrələrinin sayına uyğun olmalıdır, dirijor sinfi isə quraşdırma metoduna uyğun olmalıdır. Kabel lövhələri və daxili sabit naqillər üçün zirehsiz konstruksiya kifayət ola bilər. Ekranlı versiyalar elektromaqnit müdaxiləsindən təsirlənən sxemlər üçün nəzərdə tutula bilər, zirehli versiyalar isə kabelin mexaniki təzyiqə və ya birbaşa basdırılma şəraitinə məruz qaldığı qurğular üçün nəzərdə tutulub.

Azaldılmış tüstü və halogen xüsusiyyətləri tələb edən layihələr üçün mövcud WDZ aşağı tüstülü alov gecikdirici versiyası ayrıca göstərilməlidir. Marşrutlama zamanı minimum əyilmə radiusunu da nəzərə almaq lazımdır: təchiz edilmiş məlumatlarda zirehli versiyalar üçün kabelin xarici diametrinin ≥6 dəfə, ekranlaşdırılmış versiya üçün ≥8 dəfə və zirehli versiyalar üçün ≥12 dəfə göstərilir.

Tipik Tətbiqlər

1. Yanğından Mühafizə və Bina İdarəetmə Sistemləri

Alov gecikdirən XLPE idarəetmə kabelləri yanğından mühafizə avadanlıqları, binaların avtomatlaşdırılması və müvafiq elektrik sistemləri üçün aşağı gərginlikli idarəetmə sxemlərinə daxil edilə bilər. Nüvənin miqdarı və keçiricinin ölçüsü yalnız ümumi kabel diametri ilə seçilməkdənsə, idarəetmə avadanlığına və dövrə quruluşuna uyğunlaşdırılmalıdır.

2. Fotovoltaik və Enerji Saxlama Avadanlıqları

İdarəetmə şkafları, çevirici ilə əlaqəli avadanlıq və enerji saxlama sistemləri məhdud quraşdırma sahəsində çoxlu aşağı gərginlikli siqnal və idarəetmə sxemlərini ehtiva edə bilər. XLPE izolyasiyası, faktiki kabel spesifikasiyasına və iş şəraitinə uyğun olaraq daha aşağı temperaturlu tətbiqlər üçün istifadə olunan PVC idarəetmə kabellərindən daha yüksək müəyyən edilmiş iş temperaturu diapazonunu təmin edir.

3. Sənaye Avtomatlaşdırılması və Proses Avadanlıqları

Kabel diapazonu mühərriklər, nasoslar, fanatlar, dəzgahlar, PLC şkafları və digər sənaye avadanlıqları ilə əlaqəli idarəetmə sxemləri üçün istifadə edilə bilər. Çevik dirijor versiyaları marşrutlaşdırma daha çox kabel çevikliyi tələb etdiyi yerlərdə faydalıdır, qorunan konstruksiyalar isə elektromaqnit müdaxiləsinə məruz qalan siqnal dövrələri üçün nəzərdən keçirilə bilər.

4. Yeraltı Kommunal və İnfrastruktur Qurğuları

Zirehli ZR-KYJV22 və ZR-KYJY23 konfiqurasiyaları əlavə mexaniki qorunma tələb edən qurğular, o cümlədən birbaşa dəfn üçün nəzərdə tutulmuş tətbiqlər üçün seçim təmin edir. Zirehli olmayan versiyalar, mexaniki mühafizənin quraşdırma üsulu ilə artıq təmin edildiyi kabel lövhələrində, daxili boru kəmərlərində və kabel xəndəklərində istifadə edilə bilər.

5. Enerji Avadanlıqları və İxrac Yönümlü Layihələr

Yarımstansiyalar, elektrik stansiyaları, elektrik avadanlıqları və xarici layihələr üçün tələb olunan kabel spesifikasiyası layihə standartına, gərginlik sinfinə, quraşdırma metoduna və sənədləşdirmə tələblərinə uyğun olaraq təsdiq edilməlidir. Məhsul sənədləri, sınaq qeydləri və rulon qablaşdırması layihənin çatdırılma tələblərinə uyğun olaraq təşkil edilə bilər.

Sifariş verməzdən əvvəl texniki yoxlama

Nəzarət kabeli layihəsi üçün istehsaldan əvvəl təsdiqləmək üçün ən faydalı məlumat tələb olunan gərginlik, keçirici sinif, kəsik, nüvələrin sayı, alov gecikdirici sinif və döşəmə mühitidir. Elektromaqnit müdaxiləsi və ya mexaniki qorunma quraşdırma tələblərinin bir hissəsi olduqda, qoruyucu və ya zirehləmə müəyyən edilməlidir.

Təqdim olunan texniki məlumatlar 0,75–6 mm² keçirici en kəsiyi və 2 ilə 61 nüvə arasında standart özək konfiqurasiyalarını əhatə edir. Çatdırılma uzunluğu fərdiləşdirilə bilər, kabel identifikasiyası yaşıl-sarı torpaqlama nüvəsi ilə çox rəngli nüvələrdən istifadə edir. İxrac sifarişləri üçün qablaşdırmaya göndərmə tələblərinə uyğun olaraq plastik çarxlar və ya fumiqasiya edilmiş taxta çarxlar daxil ola bilər.

Tez-tez verilən suallar

1. Bu kabel üçün hansı standartlar müəyyən edilmişdir?

Təchiz edilən məhsulun spesifikasiyası GB/T 9330 və GB/T 19666-nı müvafiq milli standartlar kimi qeyd edir. Layihə əlavə sertifikatlaşdırma, sınaq hesabatları və ya ixrac sənədləri tələb edirsə, tələb olunan sənədlərin siyahısı istehsaldan əvvəl təsdiqlənməlidir.

2. XLPE izolyasiyası üçün hansı temperatur diapazonu müəyyən edilir?

Texniki məlumatlar maksimum uzunmüddətli işləmə temperaturunu 90 °C və qısamüddətli həddindən artıq yüklənməyə 130 °C dözümlülüyünü müəyyən edir. Standart minimum döşəmə temperaturu ≥0 °C-dir, soyuq davamlı versiya isə -30 °C-də birbaşa tikinti üçün verilmişdir.

3. Hansı dirijor ölçüləri və əsas konfiqurasiyaları mövcuddur?

Standart keçiricilərin kəsişmələri 0,75, 1,0, 1,5, 2,5, 4 və 6 mm²-dir. Standart nüvə konfiqurasiyalarına 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 və 61 nüvələr daxildir və xüsusi istehsal üçün xüsusi nüvə sayları mövcuddur.

4. Ekranlı və ya zirehli versiya nə vaxt göstərilməlidir?

Qorunan ZR-KYJYP idarəetmə sxemi elektromaqnit müdaxiləsindən qorunma tələb etdikdə nəzərə alına bilər. Zirehli ZR-KYJV22 və ya ZR-KYJY23 əlavə mexaniki qorunmanın tələb olunduğu şəraitdə, o cümlədən birbaşa basdırılma üçün nəzərdə tutulmuş tətbiqlər üçün nəzərdə tutulmuşdur. Bu konstruksiyalar arasında əyilmə-radius tələbləri fərqlidir.

5. Layihə təklifi üçün nə təsdiq edilməlidir?

Tələb olunan modeli, dirijorun kəsiyini, nüvənin miqdarını, təxmini uzunluğu, döşəmə üsulu və hər hansı bir qoruyucu, zirehli, aşağı tüstü və ya soyuq davamlı tələbləri təmin edin. İxrac sifarişləri üçün təyinat, çarx tələbləri və tələb olunan texniki və ya yoxlama sənədləri də təsdiqlənməlidir.

6. Kabel xüsusi uzunluqlarla təchiz edilə bilərmi?

Bəli. Təchiz edilən spesifikasiya ±0,5% uzunluq tolerantlığı ilə fərdiləşdirilə bilən çatdırılma uzunluqlarını sadalayır. Layihə tələblərinə uyğun olaraq xüsusi əsas saylar və funksional konfiqurasiyalar da müzakirə edilə bilər.
