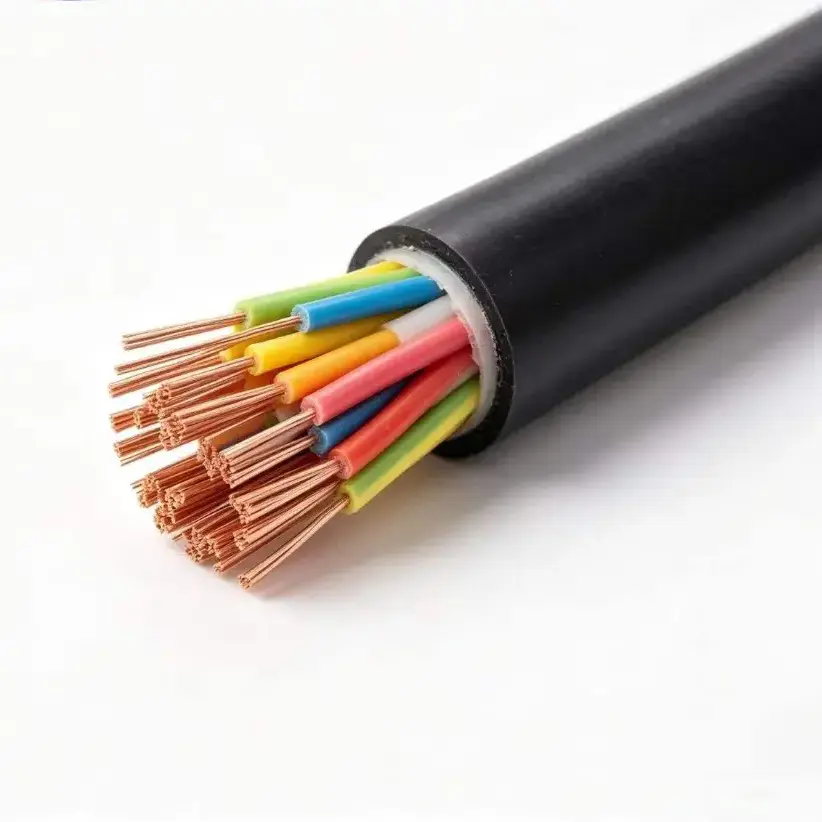

XLPE mis idarəetmə kabeli

Məhsul Modelləri: KYJV, KYJVP, KYJV22, KYJY və s.

XLPE Mis Nəzarət Kabeli, izolyasiya sisteminin yüksək iş temperaturlarına uyğunlaşması lazım olan aşağı gərginlikli idarəetmə, cihaz və siqnal dövrələri üçün istifadə olunur. Standart konstruksiya müxtəlif quraşdırma şərtləri üçün zirehli, qoruyucu və polad lentli zirehli konfiqurasiyaları olan XLPE izolyasiyası və PVC xarici qabığı ilə yüksək təmizlikdə oksigensiz mis keçiriciləri birləşdirir.

Təqdim olunan texniki məlumatlar nominal gərginliyi 450/750V, maksimum uzunmüddətli işləmə temperaturu 90 °C və 0,75 ilə 6 mm² arasında olan standart keçirici kəsikləri müəyyən edir. Dövrə və çəkmə üsulundan asılı olaraq, kabel bərk və ya çevik keçiricilər, çoxlu nüvəli konfiqurasiyalar, qoruyucu, zirehli və ya WDZ az tüstülü sıfır halogen konstruksiya ilə təchiz oluna bilər.

Məhsulun spesifikasiyası, ölçüləri və texniki parametrlər cədvəli

Tikinti və Elektrik Xüsusiyyətləri

1. XLPE izolyasiyası

Çapraz bağlı polietilen əsas izolyasiya təbəqəsini təşkil edir. Təqdim olunan spesifikasiya 90 °C maksimum uzunmüddətli işləmə temperaturu və 130 °C qısamüddətli həddindən artıq yüklənməyə dözüm verir. Nəzarət qurğusu ümumi təyinatlı PVC izolyasiyalı naqillərin tipik şərtlərindən yuxarı işləyə bildikdə, bu temperatur diapazonu XLPE izolyasiyasını nəzərə almağın əsas səbəblərindən biridir.

2. Mis keçirici seçimləri

Dirijor 99,99% yüksək təmizlikdə oksigensiz mis kimi göstərilmişdir. KYJV 1-ci sinif bərk keçiricidən istifadə edir, KYJVR isə 5-ci sinif çevik keçirici ilə siyahıya alınır. Buna görə də keçirici konstruksiya əlavə çeviklik tələb olunan sabit naqillərə və ya qurğulara uyğunlaşdırıla bilər.

3. PVC örtük və funksional variantları

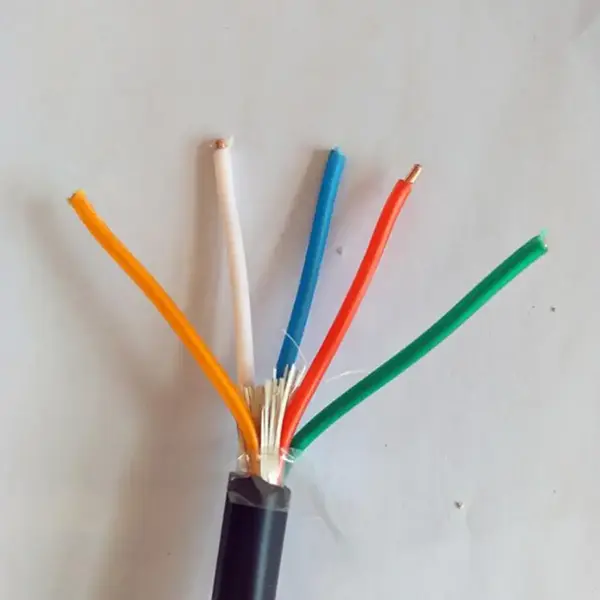

Standart xarici örtük PVC-dir, WDZ aşağı tüstülü sıfır halogen versiyası təkmilləşdirilmiş seçim kimi mövcuddur. Ekranlı KYJVP mis örgülü qoruyucu əlavə edir, KYJV22 isə əlavə mexaniki qorunma tələb edən tətbiqlər üçün polad lentli zirehdən istifadə edir. Bu variantlar, hər bir layihə üçün bir konfiqurasiyadan istifadə etmək əvəzinə, kabel konstruksiyasını ətrafdakı qurğuya uyğunlaşdırmağa imkan verir.

Düzgün konfiqurasiyanın seçilməsi

Əsas kəmiyyət kabelin xidmət etdiyi nəzarət, cihaz və ya qoruyucu sxemlərin sayına uyğun olmalıdır. Standart diapazon 2 ilə 61 nüvəni əhatə edir, keçiricilərin kəsişmələri isə 0,75 ilə 6 mm² arasında dəyişir. Tələb olunan dirijor ölçüsü yalnız nüvələrin sayına görə seçilməkdənsə, dövrə yükü, icazə verilən gərginlik düşməsi və quraşdırma şərtlərindən müəyyən edilməlidir.

Quraşdırma şərtləri əlavə qorunmanın lazım olub olmadığını müəyyənləşdirir. Zirehli olmayan KYJV və ya KYJVR kabel lövhələri, daxili borular və sabit kabel xəndəkləri üçün nəzərdə tutulmuşdur. KYJVP, elektromaqnit müdaxiləsinin narahatlıq doğurduğu yerlərdə nəzərdən keçirilə bilər, KYJV22 isə polad lentli zireh və mexaniki qorunma tələb edən müəyyən qurğular üçün nəzərdə tutulub. Marşrutlaşdırma zamanı verilən minimum əyilmə radiusunun dəyərləri də nəzərə alınmalıdır.

Tipik Tətbiqlər

1. Enerji və Elektrik Avadanlıqları

Kabel PV avadanlığı, enerji saxlama sistemləri, çeviricilər, elektrik şkafları və müvafiq avadanlıqlarla əlaqəli aşağı gərginlikli idarəetmə və siqnal naqilləri üçün istifadə edilə bilər. XLPE izolyasiyası ətraf mühitin və ya avadanlıqların temperaturlarının bu səviyyədə izolyasiya performansını tələb etdiyi qurğular üçün müəyyən edilmiş 90 °C uzunmüddətli iş temperaturu diapazonunu təmin edir.

2. Sənaye avtomatlaşdırılması

Dəzgahlar, nasoslar, ventilyatorlar, PLC sistemləri və texnoloji avadanlıqlar üçün idarəetmə şkafları müxtəlif keçirici və quraşdırma konfiqurasiyaları ilə çox nüvəli idarəetmə naqilləri tələb edə bilər. Çevik keçirici versiyalar avadanlıq terminalları və şkaflar ətrafında marşrutu sadələşdirə bilər, qorunan versiyalar isə elektromaqnit müdaxiləsinin aradan qaldırılması lazım olan sxemlər üçün mövcuddur.

3. Bələdiyyə və Tikinti İnfrastrukturu

Kabel diapazonu yeraltı kommunal tunellərdə, kabel xəndəklərində, bina elektrik sistemlərində və digər sabit aşağı gərginlikli idarəetmə qurğularında istifadə edilə bilər. Kabellər əlavə mexaniki yüklənməyə məruz qaldıqda və ya birbaşa basdırılmış tikinti tələb olunduqda, zirehli KYJV22 konfiqurasiyası fərqli quraşdırma seçimini təmin edir.

4. Enerji Sisteminə Nəzarət və Mühafizə

Yarımstansiyalarda, elektrik stansiyalarında, paylayıcı otaqlarda və elektrik avadanlıqlarında aşağı gərginlikli ikincil sxemlər siqnalın qəbulu, kilidləmə və avadanlıqların idarə edilməsi üçün çox nüvəli idarəetmə kabellərindən istifadə edə bilər. Son model dövrə funksiyasına, keçiricinin ölçüsünə, qoruyucu tələblərə və quraşdırma metoduna uyğun olmalıdır.

5. İxrac Avadanlıqları və Mühəndislik Layihələri

İxrac yönümlü elektrik avadanlıqları və mühəndislik layihələri üçün kabel spesifikasiyası istehsaldan əvvəl müvafiq layihə tələblərinə uyğun olaraq təsdiq edilməlidir. Kabel modeli və konstruksiyası ilə birlikdə sənədlər, çatdırılma uzunluğu, çarx növü və hər hansı tələb olunan yoxlama qeydləri göstərilə bilər.

Sifariş verməzdən əvvəl texniki yoxlamalar

Layihə təklifi üçün əsas məlumat adətən kabel modeli, nominal gərginlik, keçirici sinif, en kəsiyi, nüvənin miqdarı və tələb olunan uzunluqdan ibarətdir. Əgər kabel elektromaqnit müdaxiləsi yaradan avadanlığın yaxınlığında aparılacaqsa, ekranlaşdırma tələbi ayrıca qeyd edilməlidir. Zirehə ehtiyacın qiymətləndirilməsi üçün birbaşa dəfn və ya açıq quraşdırma da müəyyən edilməlidir.

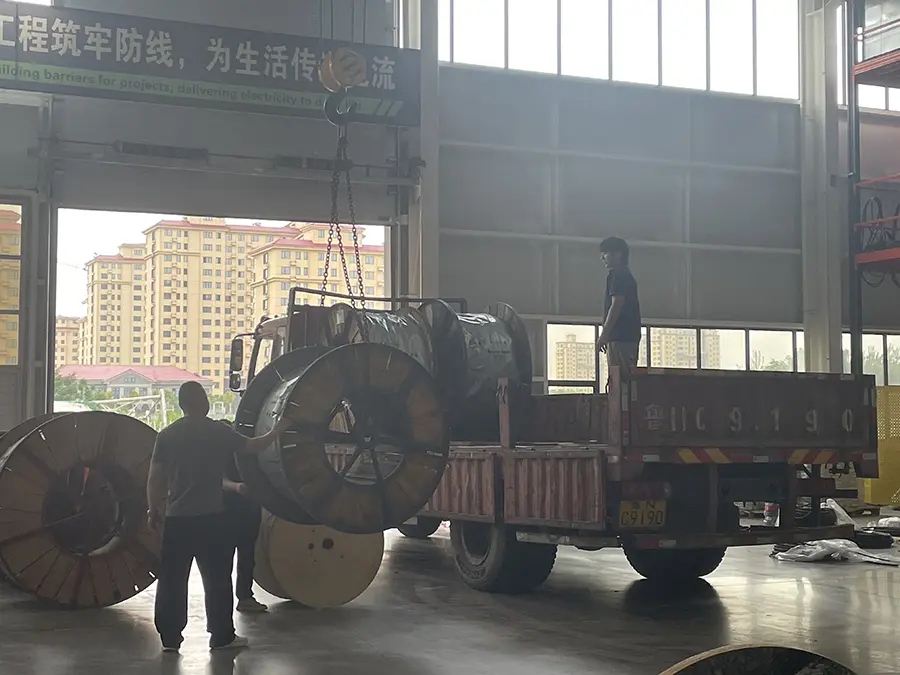

İxrac sifarişləri üçün qablaşdırma və sənədlər kotirovka mərhələsində təsdiqlənməlidir. Təchiz edilmiş spesifikasiyada plastik çarxlar və fumigasiya edilmiş taxta çarxlar, həmçinin fərdi çatdırılma uzunluqları göstərilir. İstehsaldan əvvəl WDZ aşağı tüstülü sıfır halogen konstruksiya və ya soyuq davamlı versiyalar kimi xüsusi tələblər də müəyyən edilməlidir.

Tez-tez verilən suallar

1. Bu kabel üçün hansı standartlar müəyyən edilmişdir?

Təchiz edilən məhsul məlumatlarında GB/T 9330 milli standart kimi göstərilir. Xarici layihə əlavə standartlar, sertifikatlar və ya yoxlama sənədləri tələb edirsə, bu tələblər təyinat bazarına və layihənin spesifikasiyasına uyğun olaraq təsdiq edilməlidir.

2. Hansı dirijor ölçüləri və nüvə kəmiyyətləri mövcuddur?

Standart keçiricilərin kəsişmələri 0,75, 1,0, 1,5, 2,5, 4 və 6 mm²-dir. Standart nüvə konfiqurasiyaları çoxlu aralıq nüvə sayıları daxil olmaqla 2 ilə 61 nüvə arasında dəyişir. Layihə tələblərinə uyğun olaraq xüsusi əsas miqdarlar istehsal oluna bilər.

3. XLPE izolyasiyasının işləmə temperaturu nədir?

Təqdim olunan texniki məlumatlar maksimum uzunmüddətli işləmə temperaturunu 90 °C və qısamüddətli həddindən artıq yüklənməyə 130 °C dözümlülüyünü müəyyən edir. Standart minimum döşəmə temperaturu ≥0 °C-dir, soyuq davamlı versiya isə -30 °C-də birbaşa quraşdırma üçün verilmişdir.

4. Ekranlı və ya zirehli versiya nə vaxt tələb olunur?

Siqnal və ya idarəetmə dövrəsində elektromaqnit müdaxiləsinin idarə edilməsi lazım olduqda qorunan KYJVP nəzərdən keçirilə bilər. Zirehli KYJV22, müəyyən edilmiş birbaşa yeraltı dəfn daxil olmaqla, əlavə mexaniki qorunma tələb edən şərtlərin qoyulması üçün nəzərdə tutulmuşdur. Minimum əyilmə radius tələbləri zirehsiz, qorunan və zirehli konstruksiyalar üçün fərqlidir.

5. Çatdırılmadan əvvəl hansı elektrik sınaqları təyin olunur?

Təqdim olunan spesifikasiya 20 °C-də ≥1000 MΩ·km izolyasiya müqavimətini və heç bir nasazlıq olmadan 3000V/5 dəqiqəlik hazır məhsulun dayanıqlı gərginlik testini göstərir. Cədvəldə çatdırılmadan əvvəl tam yoxlama da göstərilir. İstənilən layihəyə aid yoxlama və ya üçüncü tərəfin sınaq tələbləri istehsaldan əvvəl təsdiqlənməlidir.

6. Çatdırılma uzunluğu və kabel konstruksiyası fərdiləşdirilə bilərmi?

Bəli. Təqdim olunan məlumatlar ±0,5% uzunluğa dözümlülük ilə fərdiləşdirilmiş çatdırılma uzunluqlarını siyahıya alır. Layihə tələblərinə uyğun olaraq xüsusi nüvə kəmiyyətləri, çevik keçirici konstruksiya, ekranlama, zirehləmə, WDZ az tüstülü sıfır halogen konstruksiya və soyuq davamlı versiyalar müəyyən edilə bilər.
