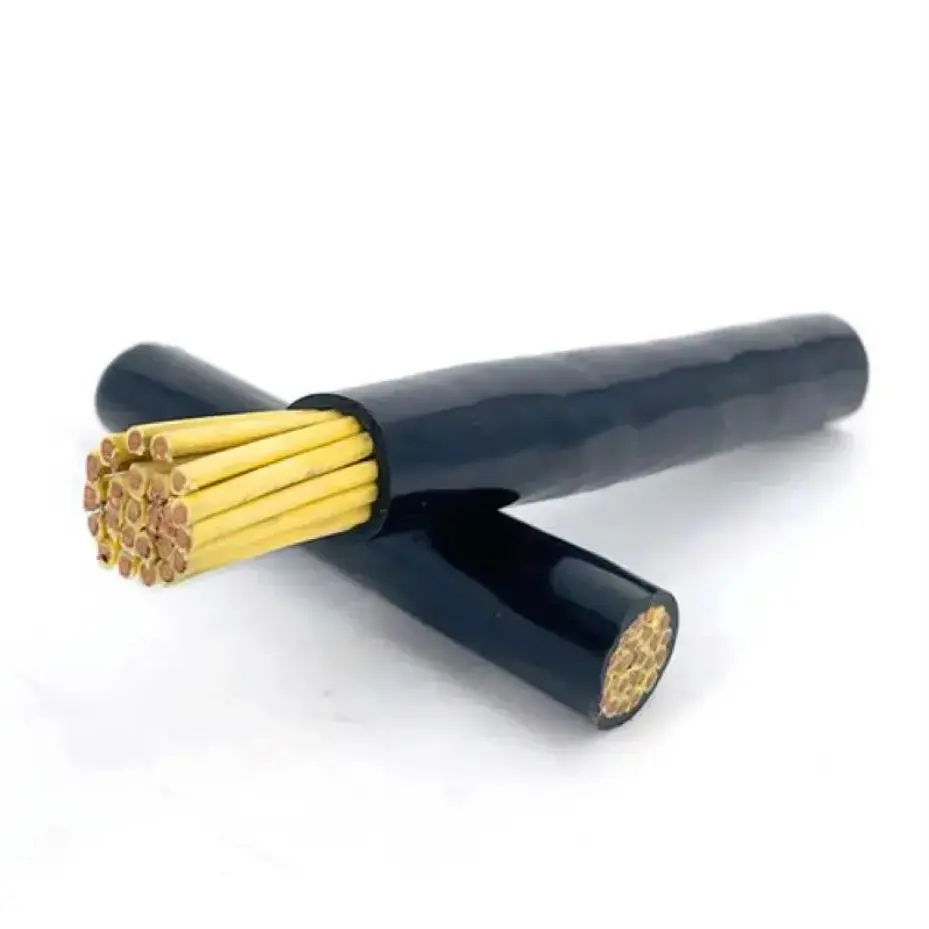

Mis PVC Çevik İdarəetmə Kabel

Əsas Məhsul Modeli: KVVR

Mis PVC Çevik İdarəetmə Kabel, qapaqlı mis keçiricilər və PVC izolyasiyası və qabığı ətrafında qurulmuş 450/750V idarəetmə kabelidir. Çevik dirijor konstruksiyası kabelin bərk və ya sərt keçirici ilə müqayisədə daha sıx marşrut yollarını izləməsinə imkan verir ki, bu da idarəetmə naqillərinin şkaflar, qablar, borular və ya avadanlıq birləşmələrindən keçməsi lazım olduqda faydalıdır. Onun əsas rolu aşağı gərginlikli elektrik sistemləri daxilində nəzarət, ölçmə və monitorinq siqnallarının ötürülməsidir.

Avtomatik idarəetmə və köməkçi sxemlər üçün kabeli təyin edərkən keçiricinin kəsişməsi, nüvələrin sayı, quraşdırma metodu və elektrik müqaviməti vacibdir. Mövcud dirijor ölçüləri ümumi idarəetmə naqilləri tələblərini əhatə edir, eyni zamanda müxtəlif əsas konfiqurasiyalar dövrə dizaynına görə seçilə bilər.

Məhsulun texniki parametrləri cədvəli

Tikinti və Elektrik Xüsusiyyətləri

Qapalı Mis keçirici

Dirijor tək bir bərk keçiricidən daha çox incə mis tellərdən ibarətdir. Bu konstruksiya terminallar, şkaf komponentləri və kabel idarəetmə sistemləri ətrafında nəzarət naqillərinin marşrutlaşdırılması üçün lazım olan mexaniki çevikliyi təmin edir. 20 ℃-də keçirici müqavimət həm örtülməmiş, həm də üzlənmiş metal şərtlər üçün spesifikasiya cədvəlində verilmişdir.

PVC izolyasiya və örtük

PVC dirijor ətrafında əsas izolyasiya materialı kimi istifadə olunur, kabel konstruksiyası fərdi keçiricilər və ətraf mühit arasında elektrik ayırma təmin edir. Sadalanan izolyasiya qalınlığı keçiricinin kəsişməsindən asılı olaraq dəyişir və spesifikasiyanın nəzərdə tutulan dövrə tələblərinə uyğun olaraq yoxlanılmasına imkan verir.

450/750V Nəzarət Naqilləri

450/750V reytinqi bu kabeli ümumi aşağı gərginlikli idarəetmə və köməkçi naqillər diapazonunda yerləşdirir. O, daha yüksək gərginlikli ötürmə üçün seçilmiş elektrik kabellərinin əvəzi kimi deyil, elektrik idarəetmə və monitorinq sxemləri üçün nəzərdə tutulub. Son seçim tam dövrənin gərginlik, cərəyan, quraşdırma və avadanlıq tələblərinə uyğun olmalıdır.

Tətbiq Ssenariləri

Mis PVC Çevik İdarəetmə Kabeli, naqil marşrutunun şkaflar, avadanlıq birləşmələri və ya quraşdırma zamanı daha asan idarə edilməsini tələb edən digər yerləri əhatə etdiyi idarəetmə və köməkçi sxemlərdə istifadə olunur.

1. Energetika Sənayesi: Elektrik paylayıcı otaqlardakı idarəetmə şkafları, generator dəsti idarəetmə naqilləri və yarımstansiyalar üçün ikinci dərəcəli siqnal sxemləri.

2. Sənaye Avtomatlaşdırılması: İstehsal xətti avadanlığı, dəzgahlar, ventilyatorlar, su nasosları və qurutma avadanlığı üçün daxili nəzarət naqilləri.

3. Binaya Dəstək Layihələri: Mərkəzi kondisioner idarəetmə modulları, lift idarəetmə şkafları, yeraltı maşın otaqları və bina işıqlandırma sistemləri.

4. Metallurgiya istehsalı: Sənaye emalatxanalarında istehsal avadanlıqları üçün avtomatik əməliyyat konsolları və siqnal birləşmələri.

5. Ümumi Dəstək Layihələri: Yanğından mühafizə əlaqə avadanlığı və ətraf mühitin mühafizəsi kanalizasiya-təmizləyici avadanlıq üçün elektrik idarəetmə sxemləri.

Praktiki məftillə bağlı məsələlər həll olundu

1. Məhdud Məkanlardan Marşrutlaşdırma

İdarəetmə şkafları və avadanlıqları çox vaxt məhdud məkanda çoxlu terminallar, komponentlər və kabel marşrutlarından ibarətdir. Qapalı dirijor, sərt keçiricinin idarə edilməsinin daha az əlverişli olacağı yerdə kabelin marşrutunu və dayandırılmasını asanlaşdırır.

2. Keçiricinin Ölçüsünün Dövrəyə uyğunlaşdırılması

İdarəetmə sxemlərinin hamısı eyni keçirici kəsiyi tələb etmir. 0,5 mm²-dən 6 mm²-ə qədər mövcud ölçülər kabel spesifikasiyasını dövrə tələblərinə, quraşdırma şərtlərinə və qoşulmuş avadanlığın elektrik xüsusiyyətlərinə uyğunlaşdırmağa imkan verir.

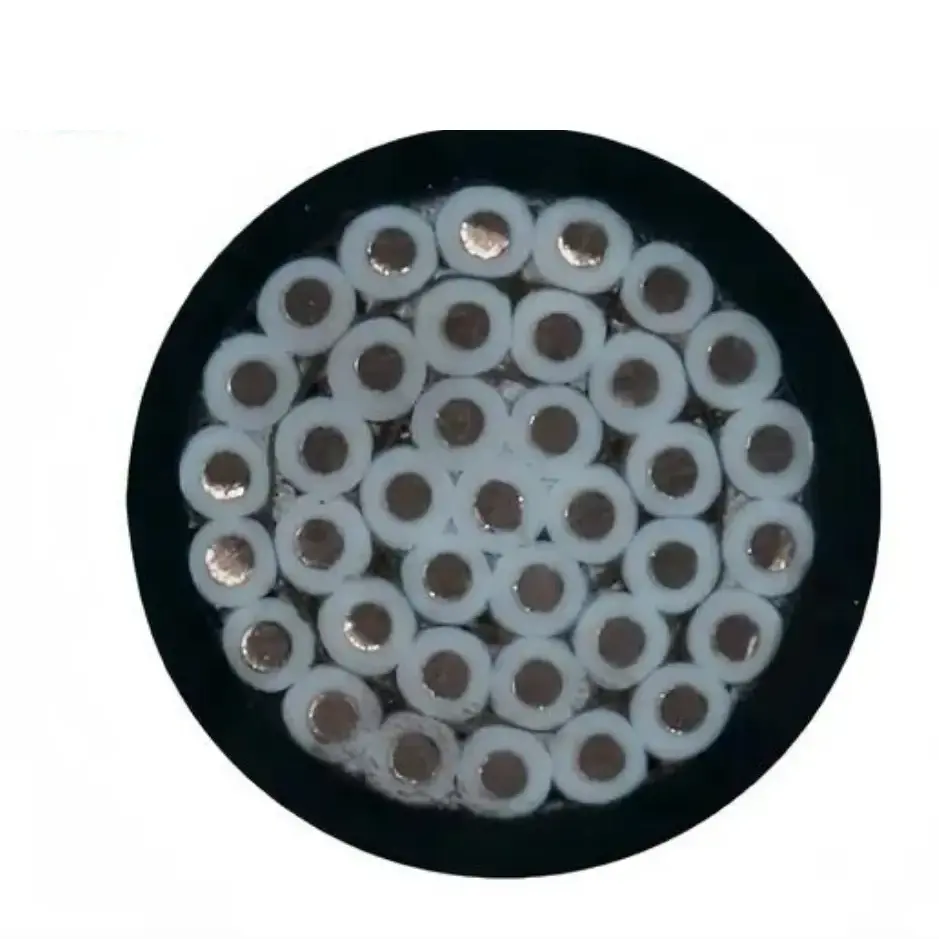

3. Çox nüvəli idarəetmə naqillərinin idarə edilməsi

Çox nüvəli kabeldən istifadə müvafiq idarəetmə və monitorinq sxemlərinin təşkilini sadələşdirə bilər. Əsas kəmiyyət tələb olunan siqnalların sayından, ehtiyat sxemlərdən və avadanlığın naqillərinin təşkilindən müəyyən edilməlidir.

4. Davamlı Elektrik Parametrlərinin Saxlanması

Keçiricinin müqaviməti və izolyasiya qalınlığı müəyyən edilmiş kabel konstruksiyası ilə yoxlanıla bilən ölçülə bilən parametrlərdir. Layihənin satın alınması üçün tələb olunan en kəsiyi, əsas konfiqurasiya və müvafiq texniki sənədlər istehsaldan və ya göndərilmədən əvvəl təsdiqlənməlidir.

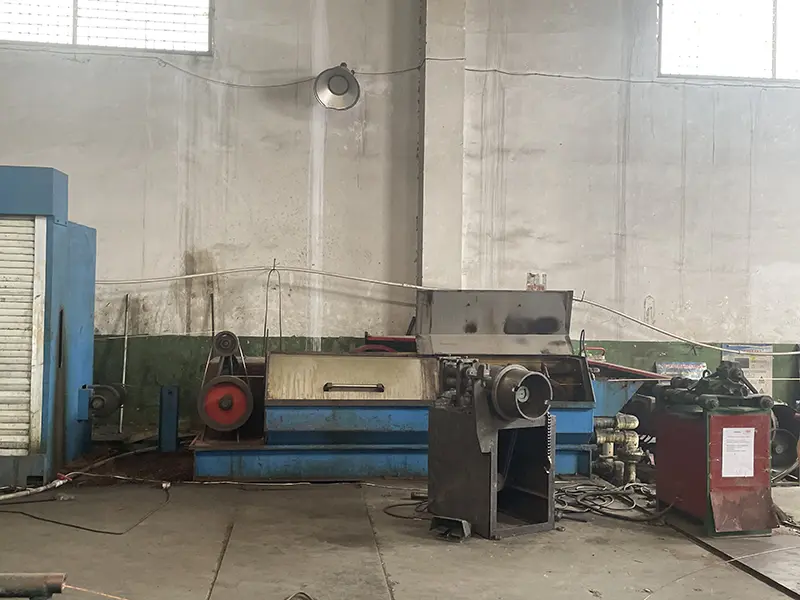

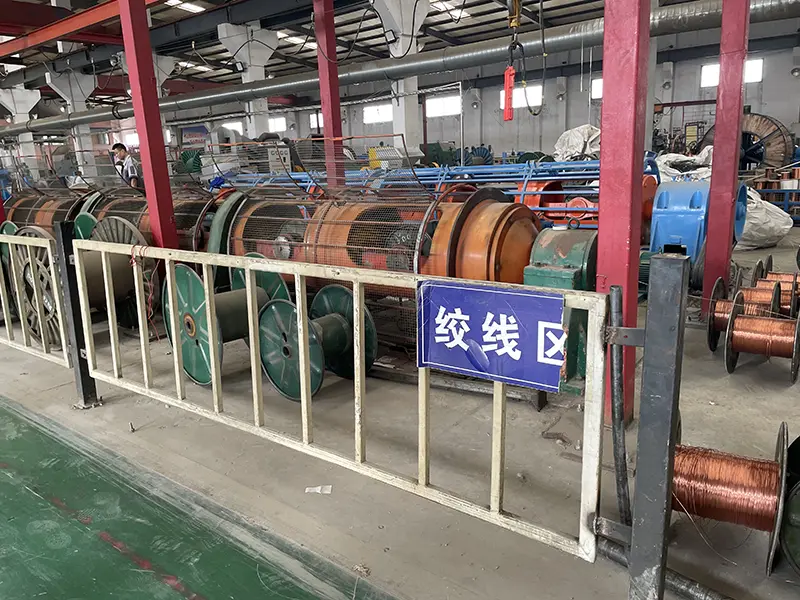

İstehsal və keyfiyyətin yoxlanılması

Nəzarət kabelinin tədarükü üçün keyfiyyətin qiymətləndirilməsi yalnız görünüşdən daha çox izlənilə bilən material spesifikasiyasına və ölçülə bilən istehsal parametrlərinə diqqət yetirməlidir. Müvafiq yoxlamalara müvafiq məhsul tələblərinə uyğun olaraq keçirici konstruksiya, keçirici müqavimət, izolyasiya ölçüləri və hazır kabel yoxlaması daxil ola bilər.

Qiancheng layihə seçimi üçün məhsulun spesifikasiyalarını və müvafiq texniki məlumatları təmin edə bilər. Kütləvi və ya layihə sifarişləri üçün tələb olunan model, keçiricinin kəsişməsi, nüvənin miqdarı, kabel uzunluğu, qablaşdırma və sənədlər sifarişin işlənməsindən əvvəl təsdiqlənməlidir.

Spesifikasiya Seçim Bələdçisi

Bu tip idarəetmə kabelini seçərkən, dirijor ölçüsünü müstəqil seçməkdənsə, bir neçə parametr birlikdə nəzərə alınmalıdır.

1. Keçiricinin kəsişməsi: Elektrik yükü, dövrə funksiyası və müvafiq naqil tələblərinə uyğun olaraq seçin.

2. Nəvənin miqdarı: Kabel tərəfindən daşınmalı olan nəzarət, monitorinq və köməkçi dövrələrin sayını müəyyən edin.

3. Quraşdırma Metodu: Kabelin şkaf, lövhə, boru və ya avadanlıq bağlantısı vasitəsilə aparılıb-keçilməyəcəyini yoxlayın və tələb olunan çevikliyi nəzərə alın.

4. Elektrik Parametrləri: Qoşulmuş idarəetmə sisteminin tələblərinə qarşı nominal gərginliyi və icazə verilən keçirici müqaviməti təsdiq edin.

5. Layihə Sənədləri: Mühəndislik və ya ixrac sifarişləri üçün göndərilməzdən əvvəl tələb olunan spesifikasiya vərəqini, yoxlama qeydlərini və digər texniki sənədləri təsdiq edin.

Tez-tez verilən suallar

1. Bu Mis PVC Çevik İdarəetmə Kabelinin nominal gərginliyi nədir?

Nominal gərginlik 450/750V-dir. Kabel PVC izolyasiyası olan qapaqlı mis keçiricilərdən istifadə edir və aşağı gərginlikli idarəetmə və köməkçi sxemlər üçün nəzərdə tutulub.

2. Hansı dirijor ölçüləri mövcuddur?

Spesifikasiya cədvəli 0,5 mm²-dən 6 mm²-ə qədər olan nominal kəsişmələri əhatə edir. Faktiki seçim elektrik tələblərinə və idarəetmə dövrəsinin quraşdırılması şərtlərinə əsaslanmalıdır.

3. Layihə seçimi üçün tam texniki spesifikasiyalar təqdim edə bilərsinizmi?

Bəli. Texniki məlumat müvafiq keçirici ölçüsü və kabel konfiqurasiyası, o cümlədən keçirici diametri, PVC izolyasiya qalınlığı və 20℃ DC keçirici müqaviməti üçün təqdim edilə bilər.

4. Bu kabel ümumiyyətlə harada tətbiq olunur?

O, enerji paylama idarəetmə şkaflarında, sənaye avtomatlaşdırma avadanlıqlarında, lift idarəetmə sistemlərində, mərkəzi kondisioner idarəetmə sistemlərində, metallurgiya avadanlıqlarında və ətraf mühitin mühafizəsi elektrik idarəetmə sistemlərində istifadə edilə bilər.

5. Yeni idarəetmə sistemi üçün kabel necə seçilməlidir?

Əvvəlcə nominal gərginliyi, keçiricinin kəsişməsini, tələb olunan nüvə miqdarını, quraşdırma marşrutunu və ətraf mühit şəraitini təsdiqləyin. Kabel spesifikasiyası daha sonra sistemin elektrik və mexaniki tələblərinə uyğunlaşdırıla bilər.

6. Kabel uzunluğu və digər spesifikasiyalar fərdiləşdirilə bilərmi?

Kabel uzunluğu və konfiqurasiya tələbləri layihəyə uyğun olaraq müzakirə edilə bilər. Qeyri-standart sifarişlər üçün tələb olunan keçirici ölçüsü, nüvənin miqdarı, uzunluğu, qablaşdırma və texniki sənədlər istehsaldan əvvəl təsdiqlənməlidir.
