Ekranlı Kömür Kəsici Rezin Kabel

Modellər: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 və s.

Ekranlı Kömür Kəsici Kauçuk Kabel mobil enerji təchizatı və kömür kəsən maşınlar kimi yeraltı kömür hasilatı avadanlığının idarə edilməsi üçün istifadə olunur. Onun konstruksiyası çox telli oksigensiz mis keçirici, xüsusi təyinatlı rezin izolyasiya, metal qoruyucu və yüksək möhkəm rezin qabığı birləşdirir. Təchiz edilən spesifikasiyalar kabelin təkrar hərəkətə, əyilməyə, sürüklənməyə və mexaniki təmaslara məruz qaldığı tətbiqlər üçün bir neçə gərginlik səviyyəsini və keçirici en kəsiyi əhatə edir.

Məhsulun Spesifikasiyası və Texniki Parametrlər Cədvəli

Tipik Tətbiq Şərtləri

Bu kabel növü elektrik kabelinin davamlı hərəkətə və mexaniki gərginliyə məruz qala biləcəyi yeraltı mobil mədən avadanlıqları üçün nəzərdə tutulub. Faktiki spesifikasiya avadanlığın gərginliyinə, cərəyan tələbinə, keçiricinin kəsişməsinə, nüvənin konfiqurasiyasına və quraşdırma şərtlərinə görə seçilməlidir.

1. Tam Mexanikləşdirilmiş Kömür Mədən Faces

Kömür kəsən maşınlar və digər mobil avadanlıqlar iş səthi boyunca təkrar hərəkəti təmin edə bilən kabel konstruksiyalarını tələb edir. Çevik keçirici və rezin örtük əyilmə, sürüklənmə və ətrafdakı avadanlıqla təmasda olan kabel marşrutu şərtlərinə uyğundur.

2. Səyyar Yeraltı Elektrik Avadanlıqları

Kabel, nominal gərginlik, nüvənin təşkili və mexaniki tələblər quraşdırma ilə uyğunlaşdıqda, digər mobil dağ-mədən avadanlıqlarında güc və idarəetmə əlaqələri üçün də nəzərdən keçirilə bilər. Spesifikasiyadan əvvəl avadanlıq növü və əlaqə konfiqurasiyası təsdiqlənməlidir.

3. Elektromaqnit müdaxiləsi olan sahələr

Metal qoruyucu təbəqə kabel özlərinin ətrafında keçirici maneə yaradır və elektromaqnit müdaxiləsinin idarəetmə və siqnal dövrələrinə təsirini azaltmağa kömək edə bilər. Qoruyucu tələblər avadanlığın dizaynı və torpaqlama təşkili ilə birlikdə qiymətləndirilməlidir.

4. Yaş, Tozlu və Mexanik Tələbkar Mina Sahələri

Rezin izolyasiya və xarici örtük rütubətin, tozun, sürüklənmənin və mexaniki təmasların baş verə biləcəyi yeraltı mühitlər üçün nəzərdə tutulub. Kabel seçimi hələ də faktiki suyun təsirini, quraşdırma marşrutunu, temperaturu və sahədəki mexaniki yükü nəzərə almalıdır.

Əsas Texniki Mülahizələr

Kömür mədənində kabel seçimi üçün təkcə elektrik göstəriciləri kifayət deyil. Sifariş verməzdən əvvəl kabelin tikintisi, quraşdırılmasının hərəkəti, qoruyucu tələblər və ətraf mühit şəraiti avadanlıq və mina planına uyğun olaraq yoxlanılmalıdır.

1. Electrical Rating and Conductor Size

Mövcud gərginlik diapazonuna 0,38/0,66 kV, 0,66/1,14 kV və 1,9/3,3 kV daxildir, ötürücü kəsikləri 16 mm²-dən 120 mm²-ə qədər verilmiş spesifikasiyada göstərilmişdir. Müvafiq ölçü avadanlıq yükündən, icazə verilən gərginlik düşməsindən, kabel uzunluğundan və quraşdırma şərtlərindən asılıdır.

2. Mobil Avadanlıqlar üçün Çevik Konstruksiya

Təkrarlanan hərəkət, sabit quraşdırılmış kabeldən fərqli olaraq, mobil mədən kabelinə fərqli mexaniki tələblər qoyur. Çox telli mis keçirici və rezin konstruksiya təkrar əyilmə və burulma ilə bağlı tətbiqlər üçün nəzərdə tutulub.

3. İdarəetmə və Siqnal Dövrləri üçün Ekranlama

Kabel mis-tel örgüsü və lifdən istifadə edərək kompozit metal qalxanı özündə birləşdirir. Yüksək güclü elektrik avadanlığının yanında idarəetmə siqnallarını daşıyan qurğular üçün qoruyucu qurğular avadanlığın torpaqlama və idarəetmə sisteminin tələblərinə uyğun olmalıdır.

4. Qapağın qorunması

Xarici rezin örtük aşınmaya davamlı, yağa davamlı, sürünməyə davamlı və zərbəyə davamlı olaraq təyin edilmişdir. Bu xüsusiyyətlər kabelin mobil maşına yaxın çəkildiyi və ya təkrar mexaniki təmaslara məruz qaldığı hallarda aktualdır.

5. Alov Gecikdirici Performans

Təchiz edilmiş spesifikasiyada MT 386 dağ-mədən alov gecikdirici tələblərə, o cümlədən alov çıxarıldıqdan sonra özünü söndürmə tələblərinə uyğunluq göstərilir. Mina xüsusi sertifikatlaşdırma və ya sınaq qeydləri tələb etdikdə layihə sənədləri və müvafiq kabel spesifikasiyası yoxlanılmalıdır.

Keyfiyyət və Sənədləşdirmə

Mədən kabelinin satın alınması üçün texniki yoxlama məhsulun modelini, nominal gərginliyi, keçirici kəsiyi, nüvənin konfiqurasiyasını, elektrik sınaq tələblərini və tətbiq olunan mədən standartlarını əhatə etməlidir. Bu təfərrüatlar kabeli yalnız nominal gərginliklə seçməkdənsə, avadanlıq və quraşdırma şərtləri ilə uyğunlaşdırmaq üçün praktiki əsas yaradır.

Qiancheng-in kabel istehsalı və təftiş prosesi müvafiq məhsul spesifikasiyasına və layihə tələblərinə uyğun olaraq sənədləşdirilə bilər. Test qeydləri, texniki parametrlər və digər dəstəkləyici sənədlər tələb olunduqda satınalma və qəbul prosesinin bir hissəsi kimi nəzərdən keçirilə bilər.

Kömür Mədən Tətbiqlərində Niyə Tikinti Əhəmiyyətlidir

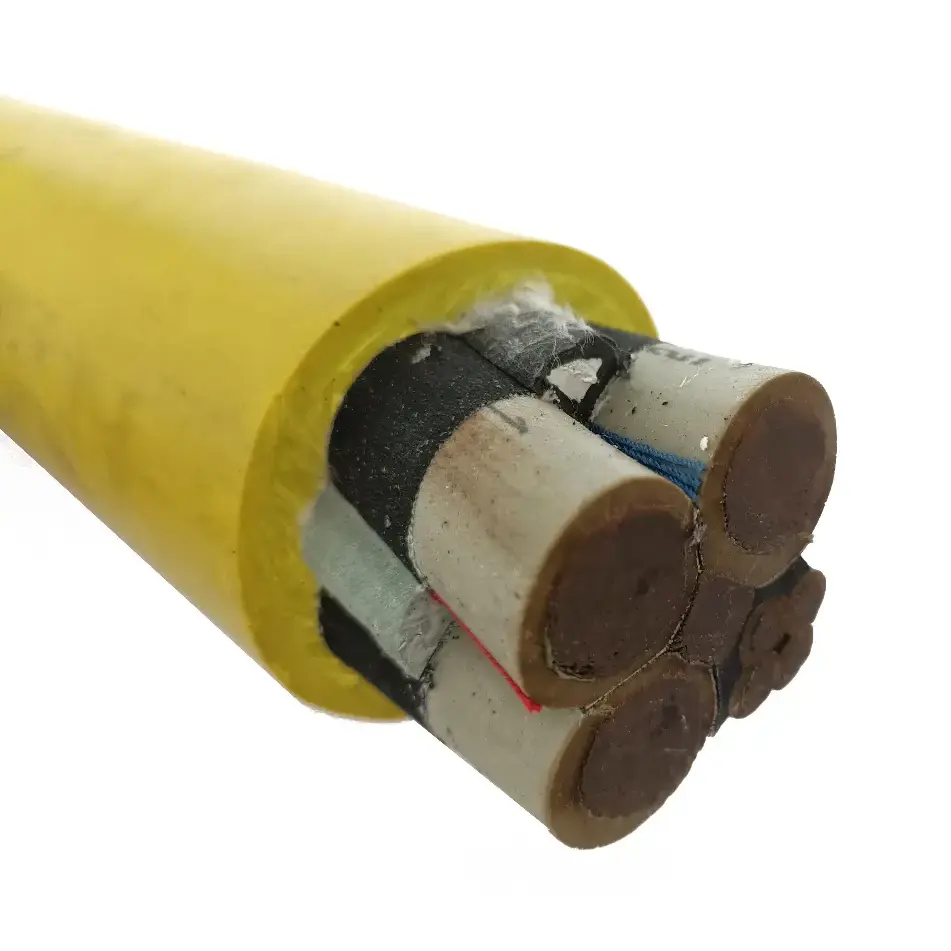

1. Çevik Konduktor Konstruksiyası

Çox telli oksigensiz mis keçirici mobil avadanlığın istismarı zamanı təkrarlanan əyilmə və burulma hallarını yerləşdirmək üçün nəzərdə tutulub. Keçirici ölçüsü tələb olunan elektrik yükü və kabel spesifikasiyasına uyğun olaraq seçilə bilər.

2. Birləşdirilmiş Güc və İdarəetmə Konfiqurasiyası

Təchiz edilən spesifikasiyaya kompozit güc nüvəsi və idarəetmə nüvəsi konstruksiyaları daxildir. Bu konfiqurasiya avadanlığın qoşulma tələblərinə uyğun olaraq həm güc, həm də idarəetmə birləşmələrinin tələb olunduğu yerlərdə kabel marşrutunu sadələşdirə bilər.

3. Metalik Ekranlama

Ekranlama strukturu elektrik kabellərinin və idarəetmə sxemlərinin eyni mobil avadanlıq mühitində işlədiyi qurğulara aiddir. Onun effektivliyi qalxanın dayandırılması və torpaqlanması da daxil olmaqla sistemin tam dizaynından asılıdır.

4. Rezin izolyasiya və qabıq

Kauçuk materiallar həm izolyasiya, həm də xarici qoruyucu təbəqə üçün istifadə olunur. Göstərilən konstruksiya mobil yeraltı avadanlığı ilə bağlı tələbkar mexaniki şərait üçün ekstruziyaya, qopmağa, aşınmaya, yağa və təsirlərə qarşı müqaviməti təmin edir.

Tez-tez verilən suallar

Q1: Hansı gərginlik və keçirici ölçüləri mövcuddur?

A: Təchiz edilən spesifikasiyalar 0,38/0,66 kV, 0,66/1,14 kV və 1,9/3,3 kV nominal gərginlikləri əhatə edir, keçiricilərin kəsişmələri 16 mm² ilə 120 mm² arasındadır. Xüsusi əsas quruluşlar və modellər avadanlıq və tətbiqə uyğun olaraq təsdiqlənməlidir.

S2: Bu kabeldə istifadə olunan qoruyucu quruluş nədir?

Cavab: Kabel mis-tel örgüsü və lifdən ibarət kompozit metal qalxandan istifadə edir. Bu, kabel daxilindəki dövrələrə təsir edən elektromaqnit müdaxiləsini azaltmaq üçün nəzərdə tutulub, eyni zamanda ümumi qoruyucu performans da düzgün quraşdırma və torpaqlamadan asılıdır.

S3: Bu tip mədən kabeli adətən harada istifadə olunur?

A: Ekranlı Kömür Kəsmə Rezin Kabel əsasən mobil yeraltı mədən avadanlığı və kömür hasilatı iş üzləri ilə əlaqələndirilir. Gərginlik, keçiricinin ölçüsü, nüvənin konfiqurasiyası və mexaniki tələblər uyğun olduqda, kömür kəsən maşınlar və digər mobil avadanlıqlar üçün nəzərə alına bilər.

S4: Sifariş verməzdən əvvəl nə təsdiqlənməlidir?

A: Avadanlığın nominal gərginliyini, keçiricinin kəsiyini, özəklərin sayı və növünü, kabel uzunluğunu, qoruyucu tələbləri, quraşdırma metodunu və ətraf mühit şəraitini təsdiqləyin. Mədən layihələri üçün tələb olunan standartlar, sertifikatlar və sınaq sənədləri istehsal və ya göndərilməzdən əvvəl də təsdiq edilməlidir.

S5: Kabelin alov gecikdirici performansı varmı?

Cavab: Təqdim olunan texniki spesifikasiyada qeyd olunur ki, kabel MT 386 mədən alov gecikdirici tələblərə uyğundur və alov götürüldükdən sonra özünü söndürür. Layihəyə aid hər hansı sertifikatlaşdırma və ya sınaq tələbi dəqiq kabel modeli və tətbiq olunan spesifikasiya ilə təsdiqlənməlidir.

S6: Qiancheng layihənin satınalınması üçün texniki sənədləri təqdim edə bilərmi?

A: Texniki parametrlər və dəstəkləyici sənədlər seçilmiş modelə və layihə tələblərinə uyğun olaraq təqdim edilə bilər. Kotirovka və ya spesifikasiyanın nəzərdən keçirilməsi üçün tələb olunan gərginliyi, keçirici ölçüsünü, nüvənin konfiqurasiyasını, miqdarını və tətbiq şərtlərini təmin etmək faydalıdır.
