Madencilik Elastik Ekranlı Kauçuk Kabel

Modellər: MYP, MYPT.

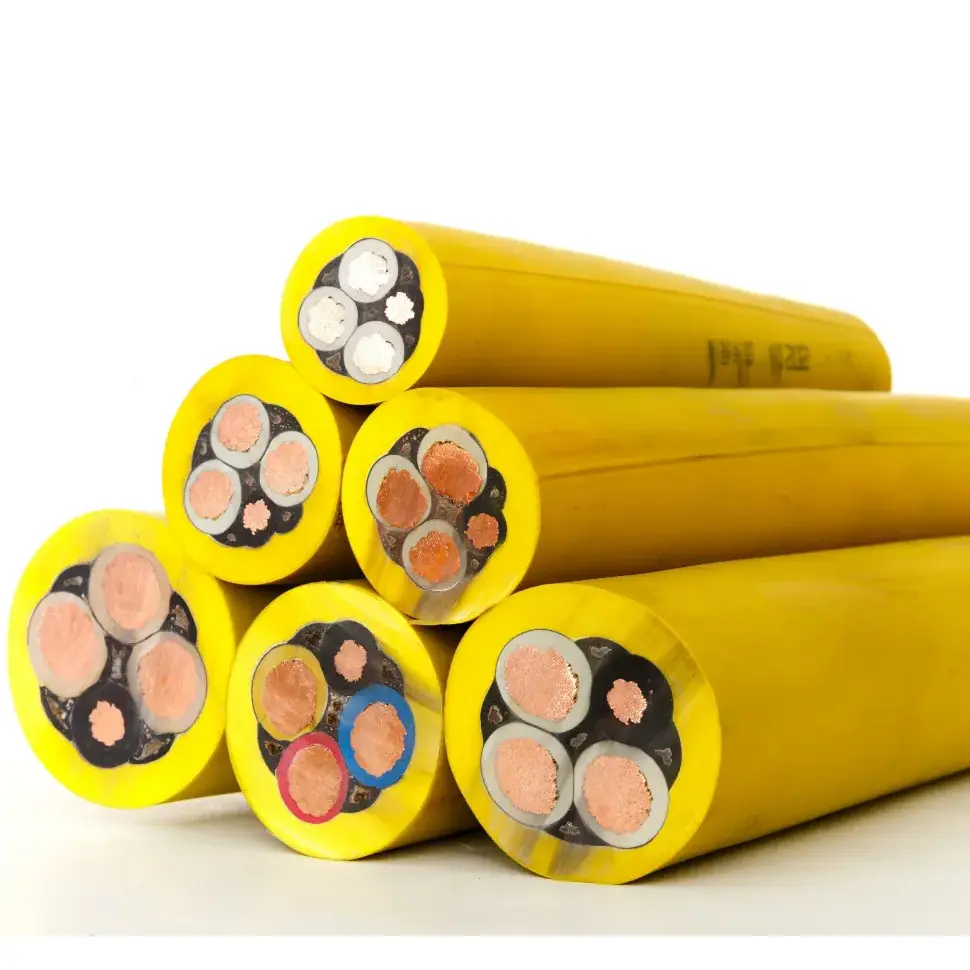

Mining Flexible Shielded Rezin Kabel yeraltı mədəndə istifadə olunan mobil elektrik avadanlıqları üçün çevik rezin örtüklü kabeldir. Təchiz edilmiş məhsulun spesifikasiyası MT/T 818.7-2009-a istinad edir və çox telli mis keçirici, xüsusi təyinatlı rezin izolyasiya, mis məftillə hörülmüş qoruyucu və yüksək möhkəmlikli rezin qabığı birləşdirir. Konstruksiya təkrar əyilmə, sürükləmə, burulma və toz, nəm və mexaniki təmasda olan tətbiqlər üçün nəzərdə tutulub.

Məhsulun Spesifikasiyası və Texniki Parametrlər Cədvəli

Əsas tikinti xüsusiyyətləri

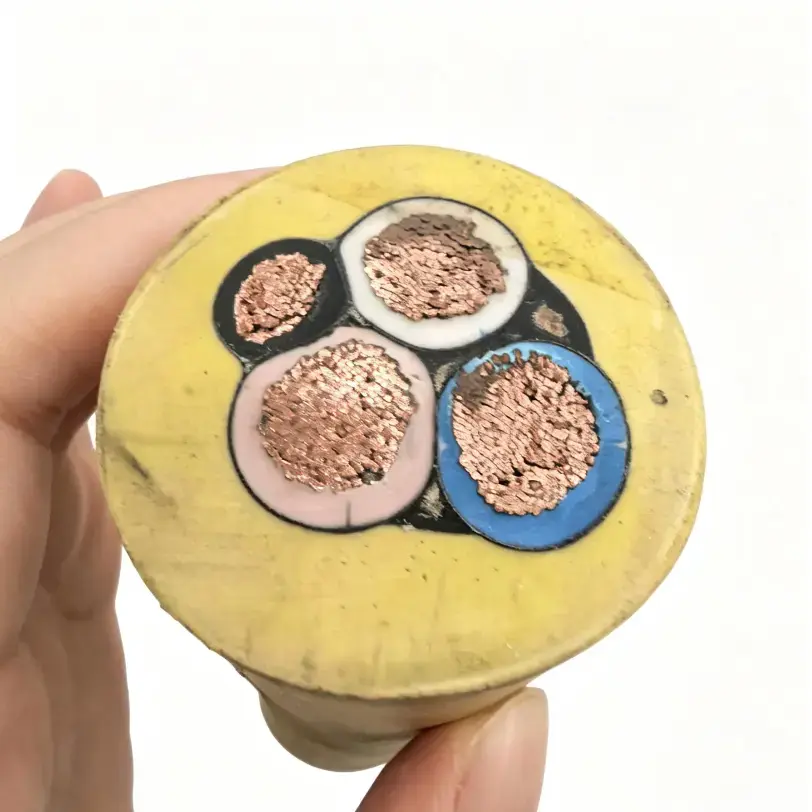

1. Çevik Mis keçirici

Kabel çox telli yüksək təmizlikdə oksigensiz mis keçiricidən istifadə edir. Sərt keçirici konstruksiya ilə müqayisədə, qapaqlı tənzimləmə, avadanlığın istismarı zamanı kabelin dəfələrlə əyildiyi, daşındığı və ya büküldüyü mobil qurğular üçün daha uyğundur.

2. Rezin izolyasiya və qoruyucu örtük

İzolyasiya təbəqəsi üçün xüsusi təyinatlı kauçuk nəzərdə tutulmuşdur, xarici örtük isə aşınmaya davamlı, yağa davamlı, sürtünməyə davamlı və zərbəyə davamlı olaraq təsvir edilmişdir. Bu material xüsusiyyətləri kabelin avadanlıq, kömür tozu, nəm və ya hidravlik yağla təmasda ola biləcəyi yeraltı yollara aiddir.

3. Mis-tel örgülü qalxan

Təchiz edilmiş spesifikasiyada ən azı 85% qoruyucu örtüyə malik mis məftillə hörülmüş qalxan göstərilir. Metal qalxan kabel və yaxınlıqdakı elektrik avadanlığı arasında elektromaqnit birləşməni azalda bilər, baxmayaraq ki, faktiki qoruyucu effekt həm də kabelin quraşdırılması, ekranın dayandırılması və torpaqlamadan asılıdır.

4. Kombinə edilmiş güc və idarəetmə nüvələri

Tikinti eyni kabel qurğusuna güc və idarəetmə nüvələrini daxil edə bilər. Bu tənzimləmə, mobil mədən avadanlığının həm elektrik enerjisi, həm də avadanlığın dövrə konfiqurasiyasına uyğun olaraq əlaqəli idarəetmə birləşmələri tələb etdiyi hallarda faydalıdır.

Tətbiq şərtləri

Mining Flexible Shielded Rezin Kabel elektrik yüklənməsinin təkrar mexaniki hərəkətlə birləşdirildiyi yeraltı mobil avadanlıqlar üçün nəzərdə tutulub. Dəqiq model nominal gərginliyə, keçiricinin kəsişməsinə, nüvənin təşkilinə, kabel uzunluğuna, hərəkət sxeminə və ətraf mühit şəraitinə görə seçilməlidir.

1. Tam mexanikləşdirilmiş dağ-mədən avadanlıqları

Çevik konstruksiya, kabelin hərəkəti və təkrar əyilmənin normal əməliyyatın bir hissəsi olduğu mexanikləşdirilmiş mədən səthləri boyunca işləyən mobil avadanlıq üçün istifadə edilə bilər. Konduktorun ölçüsü və nüvənin konfiqurasiyası avadanlığın elektrik tələblərinə uyğun olmalıdır.

2. Yeraltı yol avadanlığı

Yeraltı yollarda işləyən mobil avadanlıq sürüklənməyə, zərbəyə və aşınmaya davamlı kabel tələb edə bilər. Müvafiq kabel konstruksiyasını təyin edərkən avadanlığın növü, quraşdırma marşrutu və mövcud boşluq nəzərə alınmalıdır.

3. Elektromaqnit müdaxiləsi olan sahələr

Yüksək güclü mühərriklər, tezlik çeviriciləri və ya digər elektrik avadanlıqları idarəetmə və ya monitorinq sxemlərinin yaxınlığında quraşdırıldıqda, metal qoruyucu təbəqə elektromaqnit birləşməsini məhdudlaşdırmağa kömək edə bilər. Düzgün ekran bağlantısı və torpaqlama ümumi quraşdırmanın vacib hissələri olaraq qalır.

4. Rütubətli və Tozlu Yeraltı Şərait

Rezin izolyasiya və xarici örtük tələbkar yeraltı mühitlər üçün nəzərdə tutulmuş konstruksiyanı təmin edir. Faktiki ekoloji uyğunluq suya məruz qalma, temperatur, neftlə təmas, mexaniki yüklənmə və mədənin xüsusi tələblərinə uyğun olaraq yoxlanılmalıdır.

Kabel seçimi üçün texniki nöqtələr

1. Nominal gərginlik və keçiricinin kəsişməsi

Təchiz edilmiş spesifikasiyada 0,66/1,14 kV nominal gərginlik və 10 mm²-dən 150 mm²-ə qədər keçirici kəsiklər göstərilir. Seçim zamanı dirijorun ölçüsünü deyil, avadanlığın yükünü, icazə verilən gərginliyin azalması, kabel uzunluğu və gözlənilən quraşdırma şərtləri nəzərə alınmalıdır.

2. Mexanik Hərəkət

Mobil dağ-mədən avadanlıqları üçün kabel təkrar əyilmə, burulma və sürüklənmə ilə qarşılaşa bilər. Buna görə də, xüsusi avadanlıq sxemi üçün kabeli qiymətləndirərkən keçiricinin bükülməsi, izolyasiyası, qabığı və quraşdırma radiusu birlikdə nəzərə alınmalıdır.

3. Qoruyucu Tələblər

Təchiz edilən məhsulda ≥85% əhatə dairəsi olan mis məftilli hörülmüş qoruyucu istifadə olunur. Kabel dəyişən tezlikli ötürücülərə və ya yüksək güclü mühərriklərə yaxın quraşdırılıbsa, tələb olunan qoruyucu quruluş avadanlıq istehsalçısının tələblərinə və şaxtanın elektrik dizaynına uyğun olaraq yoxlanılmalıdır.

4. Alov gecikdirici tələblər

Təchiz edilmiş texniki məlumatlar MT 386 mədənçilik alov gecikdirici tələblərə uyğunluğu və alov aradan qaldırıldıqdan sonra özünü söndürməyi bildirir. Layihənin xüsusi mina təhlükəsizliyi sertifikatı və ya əlavə sınaq sənədləri tələb olunduğu hallarda, bu tələblər satınalmadan əvvəl dəqiq kabel modeli üçün təsdiq edilməlidir.

Keyfiyyətə Nəzarət və Texniki Sənədləşdirmə

Mədən kabelinin satın alınması üçün texniki yoxlama modeli, nominal gərginliyi, keçiricinin kəsişməsini, nüvənin təşkilini, qoruyucu quruluşu, elektrik müqavimətini və tətbiq olunan sınaq tələblərini əhatə etməlidir. Bu təfərrüatlar məhsulun seçilməsi və qəbulu üçün ümumi performans təsvirlərindən daha aydın əsas verir.

Qiancheng seçilmiş kabel modeli və layihə tələblərinə uyğun olaraq məhsulun spesifikasiyalarını və dəstəkləyici texniki sənədləri təmin edə bilər. Sertifikatlaşdırma, sınaq hesabatları və ya digər yoxlama qeydləri tələb olunduqda, müvafiq sənədlər kotirovka və sifarişin nəzərdən keçirilməsi mərhələsində təsdiq edilməlidir.

Sifariş verməzdən əvvəl nəyi təsdiqləmək lazımdır?

1. Avadanlıq və Tətbiq

Avadanlıq tipini, iş mühitini və kabelin sabit və ya mobil əməliyyat üçün istifadə edilib-edilməyəcəyini təmin edin. Bu, çevik konstruksiya və qoruyucu quruluşun faktiki quraşdırmaya uyğun olub olmadığını müəyyən etməyə kömək edir.

2. Elektrik Tələbləri

Nominal gərginliyi, keçirici kəsiyi, güc nüvələrinin sayını, nəzarət nüvəsi tələblərini və kabel uzunluğunu təsdiqləyin. Kabelin daha uzun çəkmələri üçün gərginliyin düşməsi və keçirici müqavimət də nəzərə alınmalıdır.

3. Mexaniki şərtlər

Sürtünmə tezliyi, əyilmə istiqaməti, minimum quraşdırma radiusu, mexanizmlərlə təmas və mümkün təsir haqqında məlumat müvafiq kabel konstruksiyasını təyin etməyə kömək edə bilər.

4. Sənədləşdirmə Tələbləri

İstehsal və ya daşınmadan əvvəl, mədən, avadanlıq istehsalçısı və ya layihə spesifikasiyası tərəfindən tələb olunan müvafiq mədən standartlarını, sertifikatlaşdırma tələblərini, yoxlama qeydlərini və digər texniki sənədləri təsdiq edin.

Tez-tez verilən suallar

Q1: Hansı spesifikasiyalar mövcuddur?

A: Təchiz edilən spesifikasiyada nominal gərginliyi 0,66/1,14 kV və 10 mm² ilə 150 ​​mm² arasında olan keçirici kəsikli MYP və MYPT modelləri göstərilir. Tələb olunan əsas tənzimləmə avadanlıq və dövrə dizaynına uyğun olaraq təsdiqlənməlidir.

S2: Qoruyucu təbəqənin funksiyası nədir?

Cavab: Kabel ≥85% qoruyucu örtüyü olan mis məftilli hörüklü ekrandan istifadə edir. Qalxan yaxınlıqdakı elektrik avadanlıqlarından elektromaqnit birləşməsini azaltmağa kömək edə bilər. Onun faktiki effektivliyi qalxanın dayandırılması və torpaqlanması da daxil olmaqla tam quraşdırmadan asılıdır.

Q3: Kabel mobil yeraltı avadanlıq üçün istifadə edilə bilərmi?

Cavab: Çevik dirijor və rezin konstruksiya təkrar əyilmə, burulma və sürüklənmə ilə bağlı mobil proqramlar üçün nəzərdə tutulub. Son seçim zamanı avadanlığın hərəkəti, kabel marşrutu, gərginlik, keçiricinin ölçüsü və ətraf mühit şəraiti nəzərə alınmalıdır.

4-cü sual: Bu kabel üçün hansı standartlara istinad edilir?

A: Məhsul məlumatı mədən kabelinin spesifikasiyası üçün MT/T 818.7-2009 və mədən alov gecikdirici tələblər üçün MT 386-a istinad edir. Tətbiq olunan standart və sertifikatlaşdırma sənədləri dəqiq model və layihə tələblərinə uyğun olaraq təsdiq edilməlidir.

S5: Kotirovka üçün hansı məlumat lazımdır?

A: Əsas məlumatlara kabel modeli, nominal gərginlik, keçiricinin kəsişməsi, nüvənin konfiqurasiyası, tələb olunan uzunluq, kəmiyyət, tətbiq avadanlığı və quraşdırma şərtləri daxildir. Hər hansı bir layihə üçün xüsusi sertifikatlaşdırma və ya yoxlama-sənəd tələbləri də təmin edilməlidir.

6-cı sual: Texniki sənədlər kabellə birlikdə verilə bilərmi?

A: Texniki spesifikasiyalar və müvafiq dəstəkləyici sənədlər seçilmiş modelə və layihə tələblərinə uyğun olaraq təqdim edilə bilər. Mədən layihələri üçün tələb olunan sertifikatlar və sınaq qeydləri sifariş yekunlaşmazdan əvvəl təsdiq edilməlidir.
