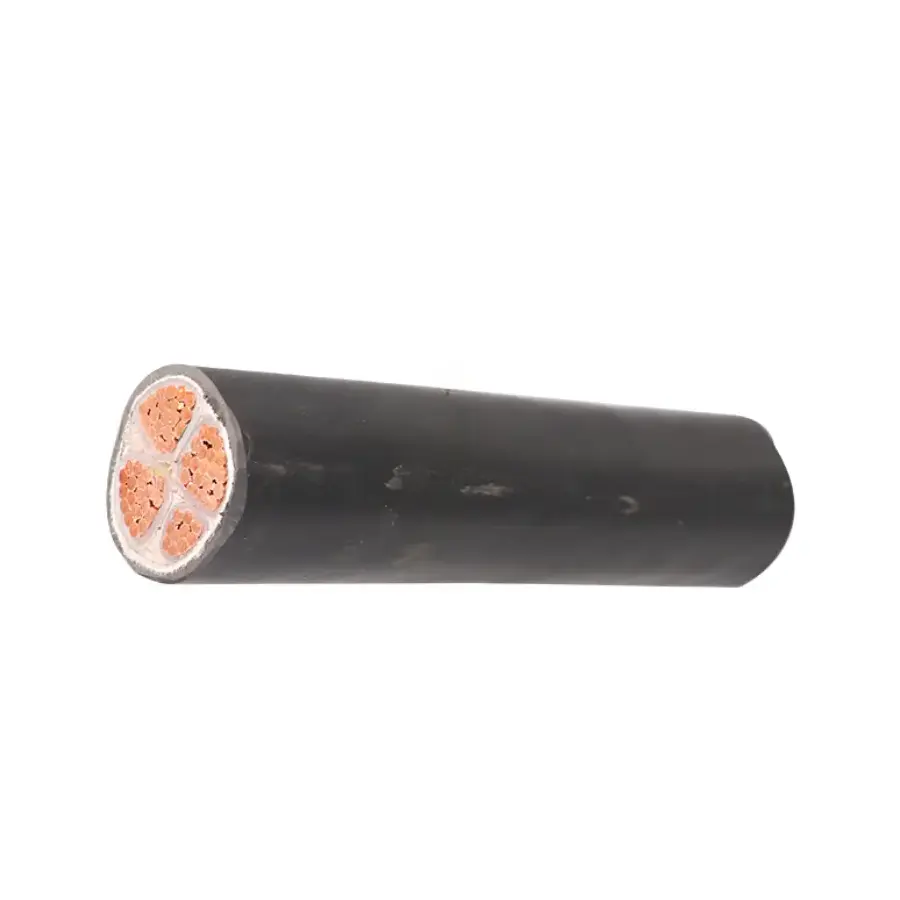

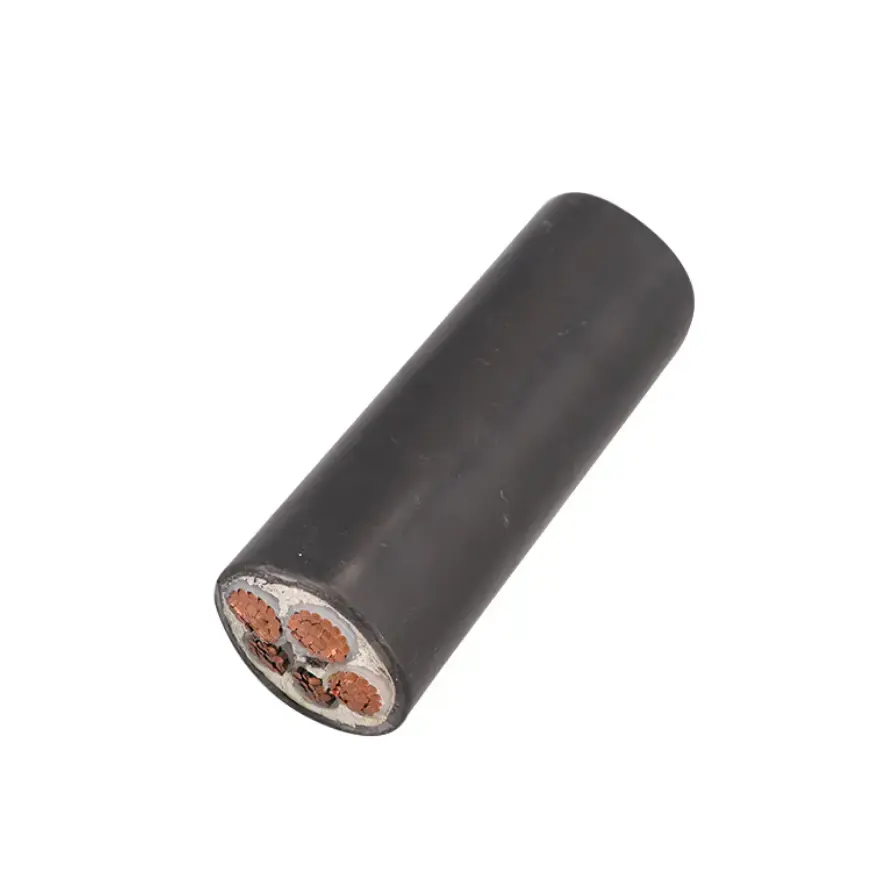

XLPE İzolyasiyalı Mədən Enerjisi Kabel

Model: MYJV, MYJV22.

XLPE İzolyasiyalı Mədən Enerjisi Kabeli MT/T 818.13-2009-a uyğundur, yüksək təmizlikdə oksigensiz mis keçiricilər, XLPE çarpaz izolyasiya və alov gecikdirən PVC qabığı ilə. Nominal gərginlik 0,6/1kV ilə 8,7/10kV arasında dəyişir, uzunmüddətli işləmə temperaturu 90 ℃. Kabel yeraltı və açıq kömür mədənlərində sabit enerji paylanması üçün nəzərdə tutulub. O, statik quraşdırma üçündür və davamlı sürükləmə və ya təkrar əyilmə tələb edən mobil avadanlıqlarda istifadə edilməməlidir.

Məhsulun Spesifikasiyası və Texniki Parametrlər Cədvəli

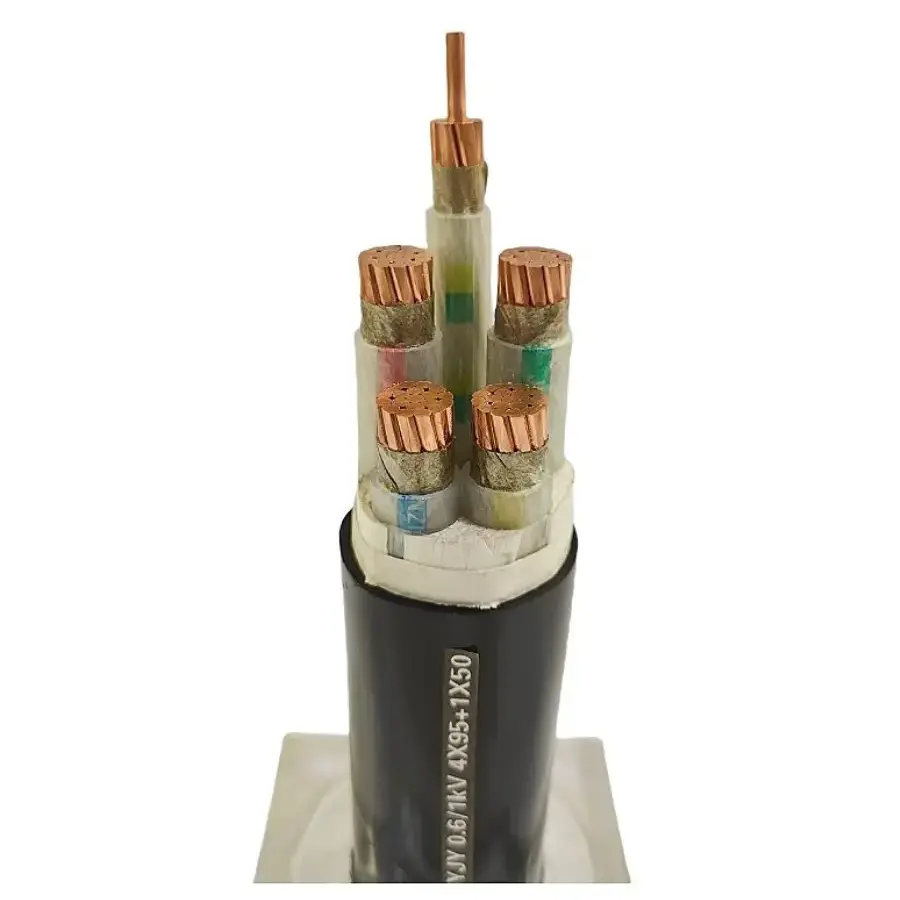

Əsas tikinti xüsusiyyətləri

1. Daha yüksək işləmə temperaturları üçün XLPE izolyasiyası

XLPE izolyasiyasının müəyyən edilmiş uzunmüddətli işləmə temperaturu 90℃, qısamüddətli qısaqapanma temperaturu isə 250℃-ə qədərdir. PVC izolyasiya ilə müqayisədə, XLPE keçirici yüklənməsi və ətraf mühit şəraitinin birlikdə nəzərə alınması lazım olan sabit elektrik dövrələri üçün daha yüksək temperatur dərəcəsi təmin edir.

2. Mis keçirici və elektrik performansı

Dirijor yüksək saflıqda oksigensiz misdən hazırlanır və kabel spesifikasiyasına uyğun olaraq bərk və ya büzməli konstruksiyada mövcuddur. Konduktorun kəsişməsi, nüvənin təşkili və nominal gərginlik bağlı yük, ötürmə məsafəsi və quraşdırma şərtləri ilə uyğunlaşdırılmalıdır. DC keçiricinin müqaviməti müvafiq MT 818 və ya GB/T 3956 tələblərinə uyğun olaraq yoxlanılır.

3. Alov gecikdirən PVC örtük

Xarici qabıq kabelin xarici qorunmasını təmin edir və mədən işlərində alov gecikdirən xüsusiyyətləri özündə birləşdirir. Təqdim olunan spesifikasiya həmçinin yağ və turşu-qələvi təsirinə qarşı müqaviməti müəyyən edir. Müvafiq örtük konstruksiyasını təsdiq edərkən faktiki kimyəvi təsir, su şəraiti, temperatur və mexaniki gərginlik nəzərə alınmalıdır.

4. İsteğe bağlı Polad lentli zireh

Əlavə mexaniki qorunmanın tələb olunduğu qurğular üçün polad lentli zirehli konstruksiya mövcuddur. Buna görə də MYJV22 zirehsiz MYJV konstruksiyasından zireh təbəqəsi ilə fərqlənir. Son tikinti döşəmə üsuluna, mexaniki riskə və tətbiq olunan layihə spesifikasiyasına uyğun olaraq seçilməlidir.

Quraşdırma və Tətbiq Şərtləri

Bu kabel diapazonu davamlı mobil xidmətdən daha çox sabit enerji paylanması üçün nəzərdə tutulub. Tipik tətbiqlərə yeraltı magistral yollar, elektromexaniki kameralar, stasionar nasos sistemləri, ventilyasiya avadanlığı, konveyer elektrik sxemləri və digər stasionar mədən enerjisi paylama məntəqələri daxildir.

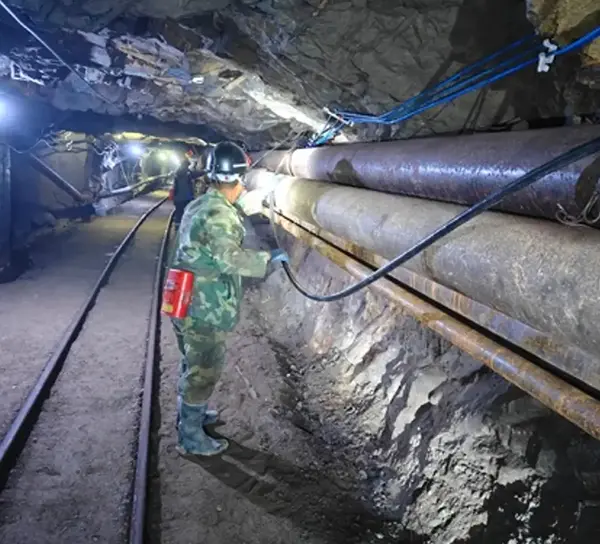

1. Yeraltı Sabit Enerji Paylanması

Yeraltı qurğular üçün kabelin spesifikasiyası nominal gərginliyə, yük cərəyanına, quraşdırma marşrutuna, ətraf mühitin temperaturuna, rütubətə məruz qalmaya və mövcud mexaniki qorunmaya uyğun olaraq yoxlanılmalıdır. Kabel daha yüksək təsir və ya sıxılma riski olan ərazilərdən keçdikdə, zirehli konstruksiya nəzərdə tutula bilər.

2. Açıq Mədən Enerji Sistemləri

Açıq mədən mədənlərində sabit sxemlər açıq havaya məruz qalma, toz, yağış və temperatur dəyişikliklərini əhatə edə bilər. Kabel seçimi tələb olunan gərginlik səviyyəsi, dirijorun ölçüsü və çəkiliş quruluşu ilə birlikdə ətraf mühitin bu şərtlərini nəzərə almalıdır.

3. Kömür Yuma və Yardımçı Obyektlər

Kömür yuyan zavodlar, nasos otaqları, ventilyasiya sistemləri və digər köməkçi qurğular üçün sabit elektrik sxemləri avadanlıqların yüklənməsinə və paylanma məsafəsinə uyğun olaraq təyin edilə bilər. Kabel konstruksiyası bütün mədən obyektlərinə bir spesifikasiya tətbiq etməkdənsə, faktiki mühit üçün yoxlanılmalıdır.

Texniki seçim və yoxlama

Sifariş verməzdən əvvəl tələb olunan nominal gərginlik, keçiricinin kəsişməsi, nüvələrin sayı, zireh quruluşu, kabel uzunluğu və quraşdırma üsulu təsdiqlənməlidir. Daha uzun enerji təchizatı marşrutları üçün gözlənilən yüklə birlikdə gərginliyin düşməsi və keçirici müqavimət də nəzərə alınmalıdır.

Gələn yoxlama üçün məhsulun modeli və kabel konstruksiyası satınalma spesifikasiyasına uyğun olaraq yoxlanıla bilər. Layihə tələblərindən asılı olaraq, sənədlərə və sınaq qeydlərinə keçirici müqaviməti, izolyasiya ilə bağlı sınaqlar, gərginliyə davamlılıq nəticələri və alov gecikdirici sınaq qeydləri daxil ola bilər. Mina üçün xüsusi sertifikatlaşdırma və ya əlavə yoxlama sənədləri tələb olunduqda, bunlar istehsal və göndərilməzdən əvvəl təsdiq edilməlidir.

Tez-tez verilən suallar

S1: Bu mədən elektrik kabelinə hansı standart tətbiq edilir?

A: Məhsul MT/T 818.13-2009-a uyğun olaraq göstərilib, müvafiq hallarda GB/T 3956-ya istinad edilən keçirici tələbləri. Layihə üçün tələb olunan dəqiq standart və sənədlər seçilmiş modelə və nominal gərginliyə qarşı təsdiq edilməlidir.

S2: Hansı gərginlik və keçirici ölçüləri mövcuddur?

A: Sadalanan nominal gərginlik diapazonu 0,6/1 kV-dən 8,7/10 kV-a qədərdir, texniki cədvəldə isə 2,5 mm²-dən 300 mm²-ə qədər keçiricilərin kəsişmələri verilmişdir. Əsas konfiqurasiya seçilmiş kabel spesifikasiyasından asılı olaraq dəqiq birləşmə ilə 3 nüvəli və ya 3+1 nüvəli ola bilər.

S3: MYJV və MYJV22 arasındakı fərq nədir?

A: MYJV XLPE izolyasiyalı, PVC örtüklü konstruksiyaya aiddir, MYJV22 isə polad lentli zirehləri əlavə edir. Zirehli versiya quraşdırmanın əlavə mexaniki qorunma tələb etdiyi hallarda nəzərə alınır. Müvafiq tikinti kabel marşrutundan və çəkiliş şərtlərindən asılıdır.

4-cü sual: Bu kabel kömür kəsən maşınlarda və ya digər mobil mədən avadanlıqlarında istifadə edilə bilərmi?

A: Xeyr. Bu kabel statik quraşdırma və sabit enerji paylanması üçün nəzərdə tutulub. Davamlı sürükləmə, təkrar əyilmə və ya digər mobil xidməti əhatə edən avadanlıq adətən həmin iş şəraiti üçün xüsusi olaraq təyin edilmiş çevik qazma kabelini tələb edir.

5-ci sual: Kotirovka sorğusu zamanı hansı məlumat verilməlidir?

A: Tələb olunan məlumata adətən nominal gərginlik, keçiricinin kəsişməsi, nüvənin konfiqurasiyası, kabel uzunluğu, miqdarı, quraşdırma metodu və tətbiq avadanlığı daxildir. Əgər layihə xüsusi sertifikatlaşdırma, yoxlama qeydləri, qablaşdırma tələbləri və ya texniki sənədlər tələb edirsə, bunlar da sorğuda qeyd edilməlidir.

S6: Göndərmədən və ya saytın qəbulundan əvvəl nə yoxlanılmalıdır?

A: Kabel modelini, nominal gərginliyi, keçirici ölçüsünü, nüvənin konfiqurasiyasını, zireh tipini və kabel uzunluğunu satınalma spesifikasiyasına uyğun olaraq yoxlayın. Layihədən asılı olaraq, qəbul etməzdən əvvəl müvafiq elektrik sınaq nəticələrini, keçirici müqavimət məlumatlarını, gərginliyə davamlılıq qeydlərini, alov gecikdirici sənədləri və tələb olunan sertifikatları nəzərdən keçirin.

Sabit mədən enerji paylama sistemləri üçün XLPE İzolyasiyalı Mədən Enerjisi Kabeli elektrik yükü, nominal gərginlik, quraşdırma metodu və ətraf mühit şəraitinə görə seçilməlidir. Davamlı hərəkəti əhatə edən tətbiqlər üçün kabel konstruksiyası avadanlığın mexaniki tələblərinə uyğun olaraq ayrıca nəzərdən keçirilməlidir.
