Mis XLPE yanğına davamlı aşağı gərginlikli elektrik kabeli oksigensiz mis keçiriciləri, XLPE izolyasiyasını və yanğına davamlı maneə təbəqələrini qəbul edir. Yanğın şəraitində enerji təchizatı qabiliyyətini saxlaya bilir. Adi alov gecikdirən kabellərdən fərqli olaraq, daha yüksək təhlükəsizlik səviyyəsinə malikdir və xaricdəki ictimai binalarda və yüksək riskli binalarda fövqəladə elektrik enerjisinin paylanması üçün üstünlük verilən kabel kimi xidmət edir.
|
Nominal bölmə (mm²) |
Minimum keçirici tellərin sayı |
Konduktorun xarici diametri （mm） |
XLPE izolyasiyasının nominal qalınlığı/mm |
İzolyasiyanın təxmini xarici diametri/mm |
20℃(Ω/km)-də maksimum keçirici müqaviməti mis |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1.5（B） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Əla keçiricilik və sabit müqavimət uzunmüddətli istismar zamanı daha az istilik yaradır. Çox telli struktur mürəkkəb ssenarilərdə döşənmə üçün daha yaxşı çeviklik təmin edir.
Ənənəvi PVC izolyasiya ilə müqayisədə, o, üstün istilik müqaviməti, yaşlanma əleyhinə performans və kimyəvi korroziyaya davamlılıq təmin edir. Onun uzunmüddətli işləmə temperaturu çox yaxşılaşdırılmış izolyasiya sabitliyi ilə 90 ℃-ə çata bilər.
Bu əsas fərqləndirici material slyuda yanğına davamlı təbəqəni qəbul edir. Açıq alovda yanmağa məruz qaldıqda, keçiricilərdə yüksək temperatur eroziyasının qarşısını almaq və yanğın şəraitində qısamüddətli fasiləsiz enerji təchizatını təmin etmək üçün sərt istilik izolyasiya edən karbonlaşmış təbəqə əmələ gətirir.
Aşınmaya davamlı, nəmə davamlı və ultrabənövşəyi şüalara davamlıdır. Kabelin ümumi xidmət müddətini uzatmaq üçün açıq havada və kabel xəndəklərində nəmə və yüngül korroziyaya davamlıdır.

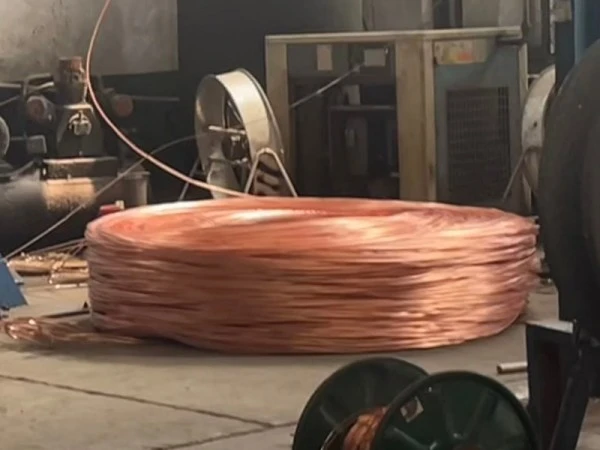

Mis materiallar, XLPE qranulları və mika yanğına davamlı lentlər üçün nümunə götürmə sınaqları aparılır. Uyğun olmayan xammalın istehsalı qadağandır.
Ölçülərdən kənara çıxma və qeyri-bərabər bükülmənin qarşısını almaq üçün keçiricinin en kəsiyi, izolyasiya qalınlığı və odadavamlı bükmə prosesi real vaxt rejimində izlənilir.

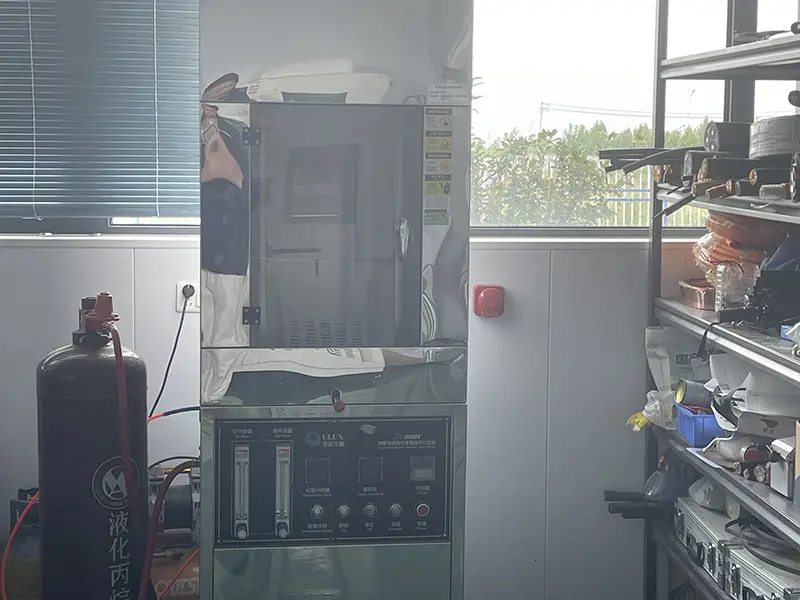

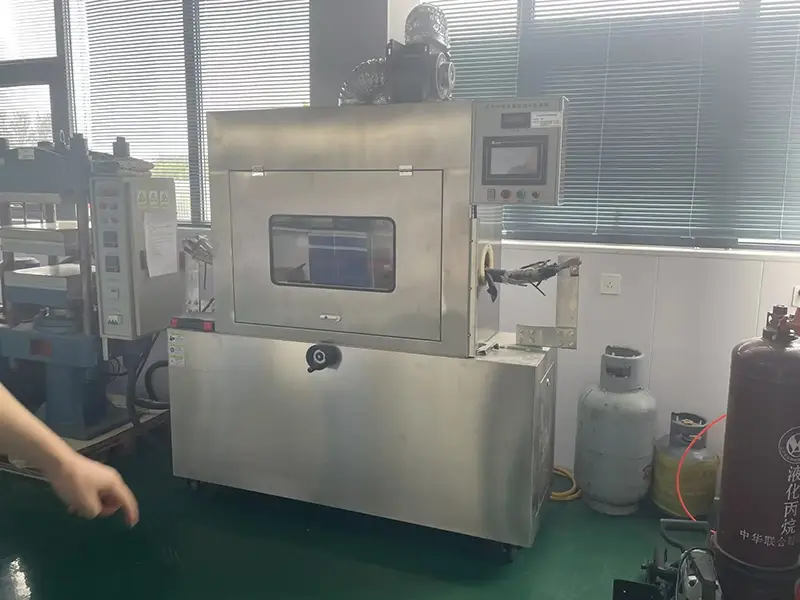

DC müqavimət testi, güc-tezliyə davamlı gərginlik testi, izolyasiya-müqavimət testi, odadavamlı yanma testi, yaşlanma testi və aşağı temperaturda əyilmə testi mühəndislik xidmət şərtlərini tam şəkildə simulyasiya edir.
Görünüş, spesifikasiyalar və qablaşdırma maddə-maddə yoxlanılır. Hər bir partiya üçün sınaq arxivləri saxlanılır. Xaricdə layihə qəbulu və gömrük rəsmiləşdirilməsi tələblərinə cavab vermək üçün ingilis dilində test sənədləri verilə bilər.
Cərəyan keçirən mühit. Yüksək keçiriciliyə malik oksigensiz mis sabit enerji ötürülməsini təmin edir.
Əsas fərqli quruluş. Yanğın zamanı yüksək temperaturu təcrid edir və adi elektrik kabellərindən ən böyük fərqi olan dövrə enerji təchizatını saxlayır.
Əsas elektrik-izolyasiya komponenti, yüksək temperatura davamlı və qocalma əleyhinədir, uzunmüddətli istismar zamanı çatlamaq asan deyil.
Kabeli yığcam və dairəvi edir və mexaniki sıxılma müqavimətini artırır.
Sürtünməyə, nəmə, günəş işığına və yüngül torpaq korroziyasına qarşı mexaniki qoruma təmin edir.
Çox qatlı struktur ikili imkanları həyata keçirmək üçün sinerji işləyir: normal şəraitdə sabit enerji ötürülməsi və yanğın şəraitində qısamüddətli fasiləsiz enerji təchizatı.
Yanğına davamlı yanma testlərindən keçir. Fövqəladə işıqlandırma, yanğınsöndürmə nasosları və siqnalizasiya sistemlərinin işləməsini təmin etmək üçün açıq alov şəraitində müəyyən müddət ərzində normal enerji təchizatını saxlaya bilir. Adi alov gecikdirən kabellər yalnız yanğının yayılmasını yavaşlata bilər və enerji təchizatı təmin edə bilməz.
XLPE izolyasiyası PVC izolyasiyalı kabellərə nisbətən daha yaxşı istilik müqaviməti ilə 90 ℃ uzunmüddətli işləmə temperaturu və daha yüksək qısaqapanmaya davamlı temperatura imkan verir.
Çapraz bağlanmış polietilen material qapalı kabel lövhələrində və açıq hava şəraitində uzun müddət çəkilməsi üçün UV şüalarına və istiliyə davamlıdır.
Sıx örtük rütubəti bloklayır, nəmli kabel xəndəkləri və yeraltı çəkilməsi üçün uyğundur. Zəif turşuya və zəif qələvi korroziyaya davamlıdır.
Kompakt ümumi struktur mülki tikinti işləri zamanı zədələrə qarşı yaxşı sıxılma və çəkilmə müqaviməti təklif edir.
A: Adi alov gecikdirən kabellər əsasən alovun yayılmasını məhdudlaşdırmaq üçün nəzərdə tutulub, yanğına davamlı kabellər isə yanğın şəraitində müəyyən müddət ərzində dövrə bütövlüyünü qorumaq üçün tikilir. Kabel yanğına məruz qalma zamanı elektrik davamlılığını qorumağa kömək edən slyuda yanğına davamlı təbəqələri özündə birləşdirir, bu da onu yanğınsöndürmə nasoslarına, fövqəladə işıqlandırma və siqnalizasiya sistemlərinə xidmət edən sxemlərə tətbiq edir.
A: XLPE izolyasiyası 90 ℃-ə qədər müəyyən edilmiş uzunmüddətli işləmə temperaturuna malikdir. Yaxşı termal sabitlik və yaşlanmaya və kimyəvi təsirlərə qarşı müqavimət təmin edir. PVC izolyasiya ilə müqayisədə, XLPE ümumiyyətlə seçilmiş kabel spesifikasiyasına və quraşdırma şərtlərinə uyğun olaraq daha yüksək davamlı iş temperaturu tələb olunan tətbiqlər üçün daha uyğundur.
A: Yanğına davamlı təbəqə slyuda yanğına davamlı lentdən hazırlanır. Yüksək temperaturda alova məruz qaldıqda, slyuda izolyasiya xüsusiyyətlərini qoruyur və dirijor ətrafında istiliyədavamlı bir maneə təşkil edərək, elektrik izolyasiya sisteminin qorunmasına və göstərilən yanğına davamlı müddət ərzində dövrə davamlılığının qorunmasına kömək edir.
A: Yoxlamaya xammal yoxlanışı, istehsal xəttinin monitorinqi, hazır məhsulun keçirici müqavimət sınağı, güc-tezliyə davamlı gərginlik sınağı, izolyasiya-müqavimət sınağı, yanğına davamlı yanma testləri, yaşlanma testləri və aşağı temperaturda əyilmə testləri daxil ola bilər. Müvafiq test qeydləri toplu olaraq saxlanıla bilər və xarici layihələrin sənədləşdirmə tələblərinə uyğun olaraq ingilis dilində texniki və ya sınaq sənədləri təqdim edilə bilər.
Cavab: Tətbiq olunan çəkmə üsulu kabel tikintisi və sahənin şərtlərindən asılıdır. Kılıf nəm, UV şüalarına və zəif turşu və ya zəif qələvi mühitlərə qarşı qorunma təmin edir. Kabel, mexaniki, ətraf mühit və quraşdırma tələblərinin təsdiqləndiyi daxili kabel lövhələri, açıq hava marşrutları, nəmli kabel xəndəkləri və birbaşa basdırılmış bəzi tətbiqlər üçün nəzərdə tutula bilər.

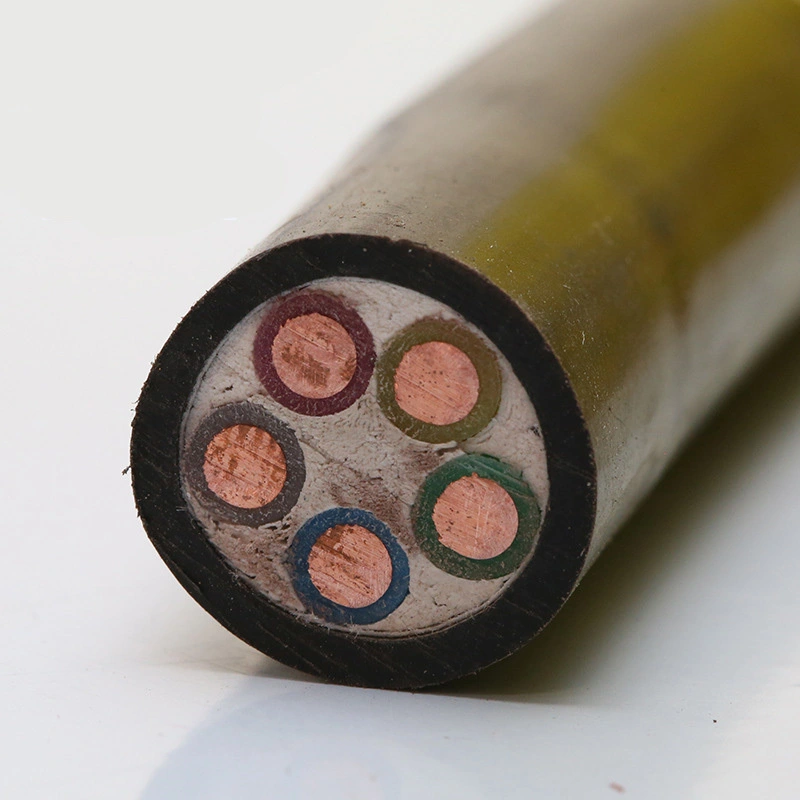

A: Əsas tikinti beş təbəqədə təsvir edilə bilər:
1. Elektrik cərəyanının ötürülməsi üçün oksigensiz mis keçirici;
2. Yanğın şəraitində dövrənin davamlılığını təmin etmək üçün odadavamlı mika təbəqəsi;
3. Elektrik izolyasiyasını və istilik sabitliyini təmin edən XLPE izolyasiya təbəqəsi;
4. Struktur dəstək və ölçülü sabitlik üçün doldurucu təbəqə;
5. Mexanik aşınmadan, nəmdən və açıq hava təsirindən qoruyan xarici örtük.
Birləşdirilmiş konstruksiya həm normal enerji ötürülməsi, həm də yanğına davamlı dövrə tələblərinə cavab verir.
A: Dirijor yüksək saflıqda oksigensiz misdən hazırlanmışdır. Qapalı dirijor konstruksiyası eyni en kəsiyi olan bərk keçiricidən daha çox çeviklik təmin edir, kabel lövhələrində, borularda və digər məhdud naqillərdə marşrutlaşdırma və qoşulma işlərini asanlaşdırır. Elektrik performansı keçiricinin ölçüsünə və müvafiq kabel spesifikasiyasına uyğun olaraq qiymətləndirilməlidir.
A: XLPE izolyasiyası, tətbiq olunan kabel standartına və iş şəraitinə uyğun olaraq, göstərilən qısa müddət üçün 250℃-ə qədər qısaqapanma temperaturu həddinə malikdir. Hazır kabellər təhvil verilməzdən əvvəl güc-tezliyə davamlılıq-gərginlik və izolyasiya-müqavimət testindən keçə bilər. Rütubətli yeraltı qurğular üçün uzunmüddətli elektrik performansını qorumaq üçün örtük, izolyasiya sistemi, drenaj şəraiti və döşəmə üsulu nəzərə alınmalıdır.
