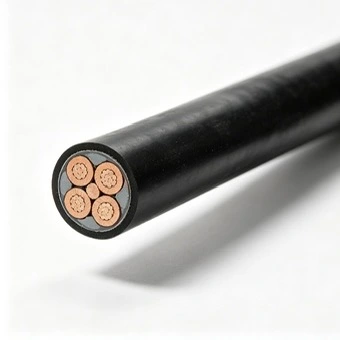

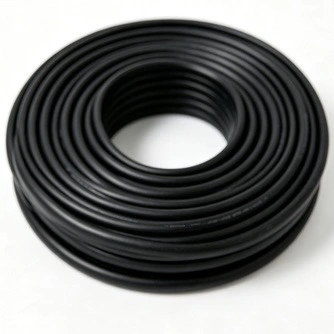

Mis PVC Yanğına Davamlı Aşağı Gərginlikli Elektrik Kabeli mis keçiriciləri, PVC izolyasiyasını və qabığını və mika yanğına davamlı təbəqəsini özündə birləşdirən aşağı gərginlikli kabel konstruksiyasıdır. O, fövqəladə hallar, yanğından mühafizə və digər təhlükəsizliklə bağlı elektrik sistemləri də daxil olmaqla, müəyyən yanğın şəraitində elektrik enerjisinin davamlılığının tələb olunduğu dövrələr üçün nəzərdə tutulub. Qiancheng kabeli idarə olunan keçirici, izolyasiya, yanğına davamlı və hazır məhsul sınaq prosesləri ilə istehsal edir.
|
Nominal bölmə (mm²) |
Minimum keçirici tellərin sayı |
Konduktorun xarici diametri （mm） |
PVC izolyasiyasının nominal qalınlığı/mm |
İzolyasiyanın təxmini xarici diametri/mm |
Maksimum keçirici müqaviməti 20 ℃ (Ω/km) mis |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1.5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Yüksək təmizlikli elektrolitik mis çubuqlar çoxölçülü rəsm avadanlığı vasitəsilə tələb olunan keçirici diametrinə çəkilir. Davamlı tavlama daxili gərginliyi aradan qaldırmaq və tələb olunan mexaniki xüsusiyyətləri saxlamaq üçün istifadə olunur. Keçiricilərin müqaviməti istehsal zamanı müəyyən edilmiş elektrik tələblərinə uyğun olaraq yoxlanılır.

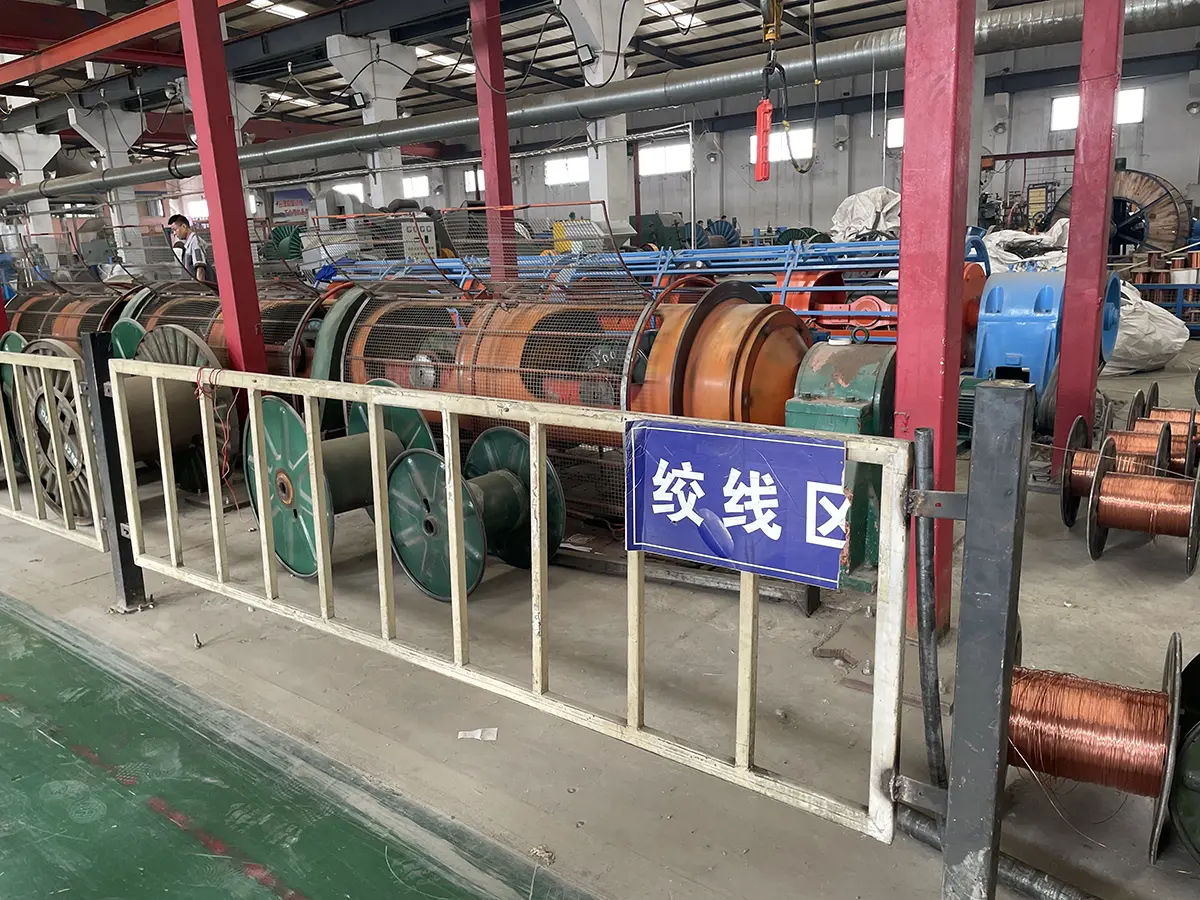

Qapalı konstruksiyalar üçün ayrı-ayrı mis məftillər müəyyən edilmiş keçirici konstruksiyaya uyğun olaraq təşkil edilir və bükülür. Proses kabelin quraşdırılması üçün tələb olunan çevikliyi qoruyarkən lay uzunluğuna və keçirici həndəsəsinə nəzarət edir.
Yanğına davamlı təbəqə, göstərilən konstruksiyaya uyğun olaraq keçirici və ya kabel özəyinin ətrafına slyuda lentlə sarılaraq formalaşır. İstehsal zamanı üst-üstə düşmə və örtüyə nəzarət edilir ki, yanğına davamlı təbəqə qorunan hissənin ətrafında davamlı qalsın.
Konduktorun ətrafında alov gecikdirən PVC izolyasiyası ekstrüde edilir. İstehsal zamanı göstərilən qalınlığı saxlamaq və həddindən artıq eksantrikliyin yaratdığı lokallaşdırılmış elektrik gərginliyini azaltmaq üçün izolyasiya ölçüləri və konsentriklik nəzarət edilir.
Onlayn qığılcım test cihazı ekstruziya zamanı izolyasiyanın bütövlüyünü yoxlayır. İzolyasiya qüsuru aşkar edildikdə, təsirə məruz qalan mövqe növbəti istehsal mərhələsindən əvvəl yoxlama və düzəldici tədbirlər üçün müəyyən edilə bilər.
Çoxnüvəli konstruksiyalar üçün izolyasiya edilmiş özəklər müəyyən edilmiş doldurma materialları ilə birlikdə kabellə çəkilir. Proses nəzərdə tutulan kabel həndəsəsini saxlayır və xarici örtük üçün ardıcıl təməl təmin edir.
Seçilmiş kabel konstruksiyasına uyğun olaraq alov gecikdirən PVC xarici örtük kimi ekstrüde edilir. Quraşdırma və yoxlama üçün tələb olunan müvafiq model və spesifikasiya məlumatları daxil olmaqla, məhsulun identifikasiyası qabığın üzərində qeyd oluna bilər.
Hazır kabellər müvafiq texniki şərtlərə uyğun olaraq yoxlanılır. Yoxlamaya yanğına davamlılıq testi, güc tezliyi dayanıqlı gərginlik sınağı, izolyasiya müqavimətinin ölçülməsi, keçirici müqavimətin ölçülməsi və lazım olduqda aşağı temperaturda əyilmə testləri daxil ola bilər.

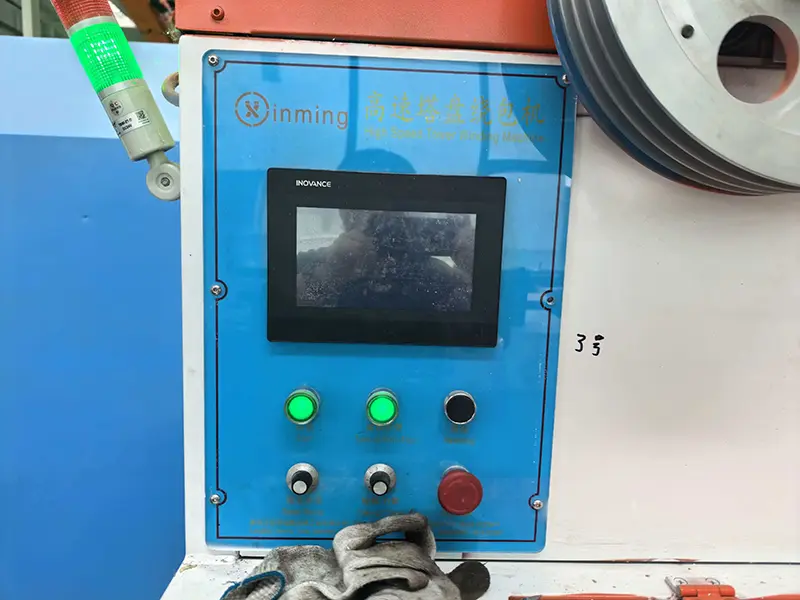

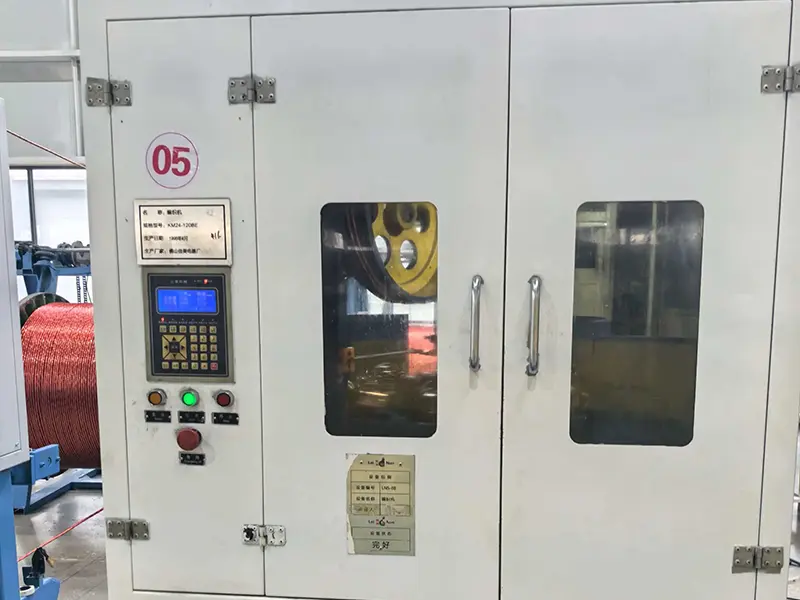

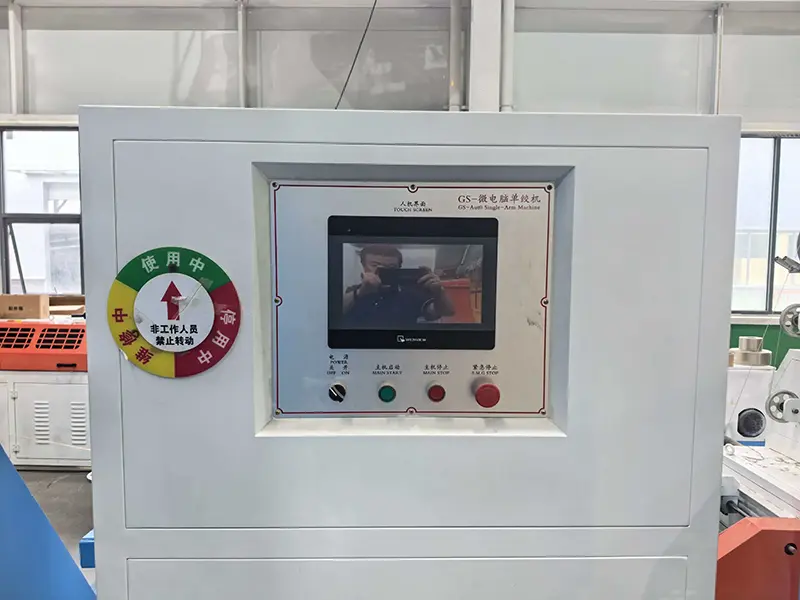

Qiancheng-in kabel istehsalı avadanlığına tək tellər, altı diskli çarpaz tellər, mikrokompüterlə idarə olunan stranderlər, yüksək sürətli bükmə maşınları, PVC izolyasiya və qabığın ekstruziya xətləri, kabel avadanlığı, inteqrasiya olunmuş markalanma və ekstruziya avadanlığı, avtomatik bükülmə və götürmə sistemləri daxildir.
Oksigensiz mis çubuqlar, slyuda yanğına davamlı lent və alov gecikdirən PVC birləşmələri kimi daxil olan materiallar istehsala başlamazdan əvvəl yoxlanıla bilər. Materialın yoxlanılması qeydləri partiyanın sonrakı izlənməsi və prosesə nəzarət üçün istinad təmin edir.
Əsas proses parametrlərinə slyuda lentinin üst-üstə düşməsi, izolyasiya qalınlığı, keçirici ölçülər və ekstruziya şərtləri daxildir. Kabel hazır məhsul mərhələsinə çatmazdan əvvəl ölçü və ya proses sapmalarını müəyyən etmək üçün istehsal zamanı patrul yoxlaması aparılır.

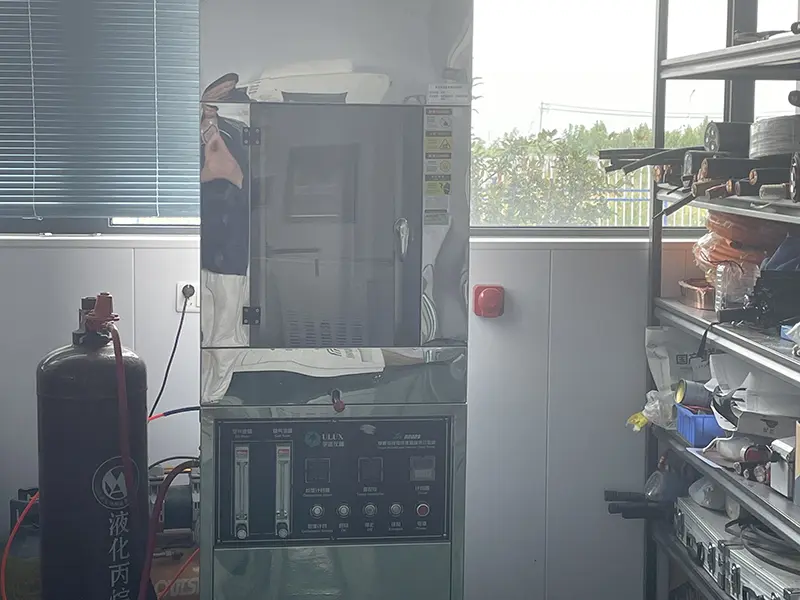

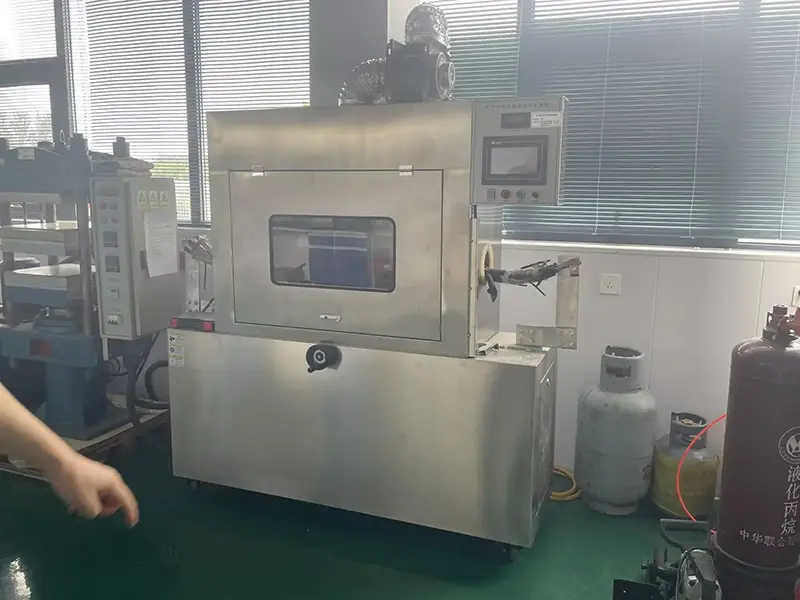

Tətbiq olunan yanğına davamlı konstruksiya üçün yanğına məruz qalma sınağı müəyyən edilmiş sınaq şəraitində aparıla bilər. Təqdim olunan istehsal məlumatı GB/T 19216-ya uyğun olaraq 90 dəqiqə davam edən 750 ℃ yanğın sınağına istinad edir. Faktiki sınaq metodu, nümunənin qurulması və qəbul meyarları müvafiq standart və məhsulun spesifikasiyası ilə təsdiqlənməlidir.
Elektrik yoxlamasına güc-tezliyə davamlılıq-gərginlik sınağı, izolyasiya müqavimətinin ölçülməsi və keçiricinin DC müqaviməti daxil ola bilər. Təqdim olunan məlumatlar müvafiq məhsul spesifikasiyası üçün 3,5 kV güc-tezliyə davamlı gərginlik testini və 5 dəqiqəlik izolyasiya müqavimətini və ≥100 MΩ/km izolyasiya müqavimətini müəyyən edir.
Məhsulun spesifikasiyasından asılı olaraq, ətraf mühitin qiymətləndirilməsi aşağı temperaturda əyilmə, UV şüalanma və turşu-qələvi korroziya testini əhatə edə bilər. Tətbiq olunan sınaq temperaturu, müddəti və qəbul meyarları sifariş tələblərinə uyğun olaraq təsdiq edilməlidir.
Göndərmədən əvvəl, hazır kabellər görünüşü, məhsulun markalanması, kabel konstruksiyası və çarx məlumatlarına görə yoxlanıla bilər. Sifariş və layihə tələblərinə uyğun olaraq zavod yoxlama qeydləri və digər tələb olunan texniki sənədlər təqdim oluna bilər.
Slyuda yanğına davamlı təbəqə yüksək temperaturun təsiri altında keçirici ətrafında izolyasiya edən bir maneə təşkil edir. Alova davamlı PVC izolyasiyası və qabığı ilə birlikdə konstruksiya alovun yayılmasını məhdudlaşdırmaq əvəzinə, göstərilən sınaq müddəti ərzində dövrə bütövlüyünü qorumaq üçün nəzərdə tutulub.
Mis PVC yanğına davamlı aşağı gərginlikli elektrik kabeli vahid, qeyri-eksentrik izolyasiya təbəqəsi qalınlığına malikdir. Bütün bitmiş kabellər nəmli yeraltı mühitlərdə elektrik sızması və qısaqapanma risklərini aradan qaldıraraq suya batırılmaya davamlılıq gərginlik testindən keçir. Təkrar emal edilmiş materiallardan hazırlanmış qeyri-standart kabellərlə müqayisədə xarab olma dərəcəsi 98% azalır.
Kabel konstruksiyası mis keçiriciləri, slyuda yanğına davamlı materialı və alov gecikdirən PVC izolyasiya və qabığını birləşdirir. Quraşdırma zamanı kabel həddindən artıq çəkilmədən, kəskin kənarlardan və yanğına davamlı təbəqənin zədələnməsindən qorunmalıdır. Quraşdırma layihəsində tələb olunan yerlərdə yanğına davamlı birləşmə aksesuarları seçilməlidir.
Qiancheng Cable, Hebei ştatının Hengshui şəhərindəki istehsal müəssisəsində güc və idarəetmə kabeli məhsulları istehsal edir. Sifarişə uyğun olaraq fabrik yoxlaması, texniki sənədləri və layihəyə aid məhsul haqqında məlumat verilə bilər. Xaricdəki layihələr üçün tələb olunan sertifikatlar, sınaq hesabatları və sənədlər istehsaldan əvvəl təsdiqlənməlidir ki, təqdim olunan sənədlər təyinat və layihə tələblərinə uyğun olsun.
Kabel müəyyən yanğın zamanı elektrik fasiləsizliyinin təmin edilməsinin layihə tələblərinin bir hissəsi olduğu, o cümlədən fövqəladə işıqlandırma, yanğın siqnalizasiyası və digər təhlükəsizlik sistemləri olan aşağı gərginlikli sxemlər üçün nəzərdə tutula bilər.
Xəstəxanalar, məktəblər, ticarət binaları və digər ictimai obyektlər seçilmiş qəza və yanğından mühafizə sxemləri üçün yanğına davamlı kabel konstruksiyalarını təyin edə bilər. Tələb olunan yanğın müddəti və sınaq standartı layihənin spesifikasiyası ilə təsdiqlənməlidir.
Məhsul kabel çəkilişi və quraşdırılması şərtlərinin uyğun olduğu kabel lövhələrində, xəndəklərdə və digər qorunan marşrut sistemlərində istifadə edilə bilər. Kabel marşrutu mexaniki zədələrə və həddindən artıq əyilmələrə qarşı müvafiq qorunma təmin etməlidir.
Sənaye zavodları, infrastruktur obyektləri və digər aşağı gərginlikli paylayıcı sistemlər kritik avadanlıqlar üçün odadavamlı sxemlər tələb edə bilər. Keçiricinin ölçüsü, əsas konfiqurasiyası, quraşdırma metodu və yanğına qarşı tələblər spesifikasiyadan əvvəl təsdiqlənməlidir.
A: Alov gecikdirən kabel, ilk növbədə, alovun yayılmasını məhdudlaşdırır, odadavamlı konstruksiya isə müəyyən edilmiş yanğın sınaq şəraitində müəyyən müddət ərzində dövrə bütövlüyünü qorumaq üçün nəzərdə tutulmuş yanğına davamlı təbəqədən ibarətdir. Tətbiq olunan yanğın müddəti və sınaq temperaturu məhsulun spesifikasiyası və standartından asılıdır.
A: Dirijor misdən hazırlanmışdır. Təqdim olunan istehsal məlumatı başlanğıc material kimi yüksək təmizlikli elektrolitik mis çubuq, ardınca çəkilmə və yumşalma olduğunu göstərir. Keçirici DC müqaviməti müvafiq texniki tələblərə uyğun olaraq yoxlanılır.
A: Müəyyən edilmiş konstruksiyadan asılı olaraq sınaqlara yanğına davamlılıq, güc-tezliyə davamlılıq gərginliyi, izolyasiya müqaviməti, keçirici müqavimət və aşağı temperaturda əyilmə daxil ola bilər. Tələb olunan sınaq hesabatı və yoxlama sənədləri sifariş verilərkən təsdiqlənə bilər.
A: Layihə və sifariş tələblərinə uyğun olaraq ingilis dilində texniki sənədlər hazırlana bilər. Tələb olunan sertifikat, sınaq hesabatı və yoxlama-sənəd siyahısı əvvəlcədən təsdiq edilməlidir, çünki sənədləşdirmə tələbləri təyinat yerinə, layihəyə və tətbiq olunan standarta görə dəyişir.
A: Kabel uzunluğu və spesifikasiyası sifarişə uyğun olaraq müzakirə edilə bilər. Kotirovka sorğusunda tələb olunan keçirici kəsiyi, konstruksiyası, miqdarı, çarxın uzunluğu, markalanması və digər texniki detallar göstərilməlidir.
A: Tipik quraşdırma mühitlərinə kabel lövhələri, kabel xəndəkləri və digər qorunan aşağı gərginlikli marşrutlaşdırma sistemləri daxildir. Layihə tələblərinə uyğun olaraq, ictimai binalarda, infrastruktur və sənaye obyektlərində fövqəladə elektrik, yanğından mühafizə və kritik aşağı gərginlikli dövrələr üçün nəzərdə tutula bilər.
A: Zavod səfərləri və üçüncü tərəf yoxlaması layihəyə və yoxlama tənzimləməsinə uyğun olaraq müzakirə edilə bilər. Müstəqil nümunə götürmə və ya sınaq tələb olunarsa, nümunə götürmə üsulu, yoxlamanın həcmi və tətbiq olunan sınaq standartı göndərilməzdən əvvəl razılaşdırılmalıdır.
A: Tələb olunan keçirici kəsiyi, nüvənin konfiqurasiyasını, kabel uzunluğunu, nominal gərginliyi, quraşdırma metodunu, yanğına davamlılıq tələbini və təyinat yerini təmin edin. Əgər layihə xüsusi standartlar, sertifikatlar və ya sınaq hesabatları tələb edirsə, məhsul və sənədlərin birlikdə yoxlanılması üçün həmin tələbləri sorğuya daxil edin.
Layihə təklifi üçün, sorğu mərhələsində kabel spesifikasiyası, tələb olunan yanğına davamlılıq müddəti, quraşdırma metodu və sənədləşdirmə tələblərini təmin etmək Qiancheng-ə müvafiq tikinti və yoxlamanın həcmini təsdiqləməyə kömək edir.
