Qiancheng Alüminium XLPE FR Yanğına Davamlı Aşağı Gərginlikli Elektrik Kabeli yanğına davamlılıq, alov gecikdirici performans və quraşdırma çəkisinin birlikdə nəzərə alınmalı olduğu aşağı gərginlikli enerji paylanması üçün nəzərdə tutulmuşdur. Kabeldə alüminium keçirici, XLPE izolyasiyası, slyuda yanğına davamlı təbəqə və bina enerji sistemləri, kabel xəndəkləri, bələdiyyə şəbəkələri və sənaye obyektləri daxil olmaqla tətbiqlər üçün alov gecikdirən xarici örtük istifadə olunur.
|
Nominal keçiricinin kəsişmə sahəsi (mm²) |
İzolyasiya Qalınlığı (mm) |
Qabıq Qalınlığı (mm) |
Kabelin təxmini xarici diametri (mm) |
Al Keçiricinin DC Müqaviməti (Ω/km) |
Test Gərginliyi (kV/5 dəq) |
Ampacity-Al in Air (A) |
Birbaşa basdırılmış torpaqda Ampacity-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Dirijor cərəyan keçirən material kimi alüminiumdan istifadə edir. Ekvivalent elektrik konstruksiyalı mis keçirici ilə müqayisədə alüminium kabel kütləsini azalda bilər ki, bu da uzun kabel xətləri, kabel naqillərinin yüklənməsi və quraşdırma işlərinə aid ola bilər. Konduktorun kəsişməsi cərəyan keçirmə qabiliyyətinə, gərginliyin azalmasına, quraşdırma şərtlərinə və müvafiq elektrik standartına uyğun seçilməlidir.
Çapraz bağlı polietilen keçirici ətrafında ilkin elektrik izolyasiyasını təmin edir. Adi PVC izolyasiyası ilə müqayisədə XLPE ümumiyyətlə daha yüksək icazə verilən iş temperaturu və termal yaşlanmaya qarşı müqaviməti ilə seçilir. Faktiki iş temperaturu, qısaqapanma şəraiti və xidmət mühiti müvafiq məhsul spesifikasiyasına və quraşdırma standartına uyğun olmalıdır.
Müəyyən edilmiş yanğın şəraitinə məruz qaldıqda izolyasiyanı və dövrə bütövlüyünü qorumağa kömək etmək üçün kabel konstruksiyasına mika əsaslı yanğına davamlı təbəqə daxil edilmişdir. Yanğına davamlılıq və alova davamlılıq ayrı-ayrı performans xüsusiyyətləridir, buna görə də tələb olunan sınaq metodu, müddəti və qəbul meyarları layihənin spesifikasiyası və mövcud sınaq sənədləri ilə təsdiqlənməlidir.
Xarici örtük mexaniki qorunma təmin edir və alov gecikdirici performansa kömək edir. Onun açıq havada və ya xəndəkdə quraşdırılması üçün uyğunluğu göstərilən qabıq birləşməsindən, ultrabənövşəyi şüalara məruz qalmadan, nəmdən, temperaturdan və mexaniki şəraitdən asılıdır. Kabelin ciddi ekoloji və ya mexaniki stresə məruz qaldığı yerlərdə quraşdırmanın qorunması nəzərə alınmalıdır.

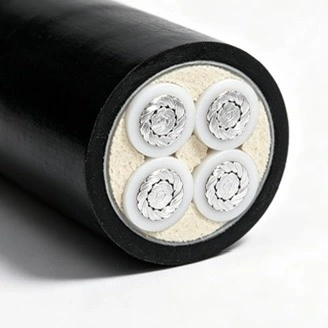

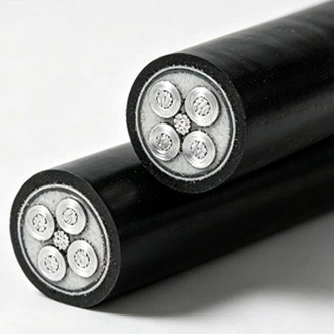

Alüminium XLPE FR Yanğına Davamlı Aşağı Gərginlikli Elektrik kabeli alüminium keçirici ilə XLPE izolyasiyası, yanğına davamlı təbəqə və alov gecikdirən qabığı birləşdirir. Bu tikinti layihənin elektrik, istilik və yanğına davamlılıq tələblərini tək bir maddi xüsusiyyətə əsaslanmaq əvəzinə ayrıca nəzərdən keçirməyə imkan verir.
Yanğına davamlı konstruksiya müəyyən edilmiş yanğın sınaq şəraitində dövrənin davamlılığını dəstəkləmək üçün nəzərdə tutulub. Təsdiqlənmiş müddət və temperatur hər bir yanğın ssenarisi üçün ümumi əməliyyat zəmanəti kimi deyil, müvafiq sınaq hesabatından götürülməlidir.
Alova gecikdiricilik kabel konstruksiyasının müəyyən edilmiş sınaq altında alovun yayılmasını məhdudlaşdırmaq qabiliyyətinə aiddir. Müəyyən edilmiş yanğın şəraitində müəyyən bir müddət ərzində dövrə bütövlüyünün qorunmasına aid olan yanğına davamlılıqdan fərqlidir. Layihənin qəbulu üçün hər iki tələb tətbiq olunan standartlara və sınaq sənədlərinə uyğun olaraq yoxlanılmalıdır.
XLPE izolyasiyası keçiricini xarici qoruyucu təbəqələrdən ayırır və normal iş zamanı elektrik izolyasiyasını təmin edir. Tamamlanmış kabel yoxlamasına sifariş verilən spesifikasiyaya və müvafiq sınaq tələblərinə uyğun olaraq ölçü yoxlamaları, keçirici müqavimət, izolyasiya ilə bağlı sınaqlar və gərginliyə davamlı sınaqlar daxil ola bilər.

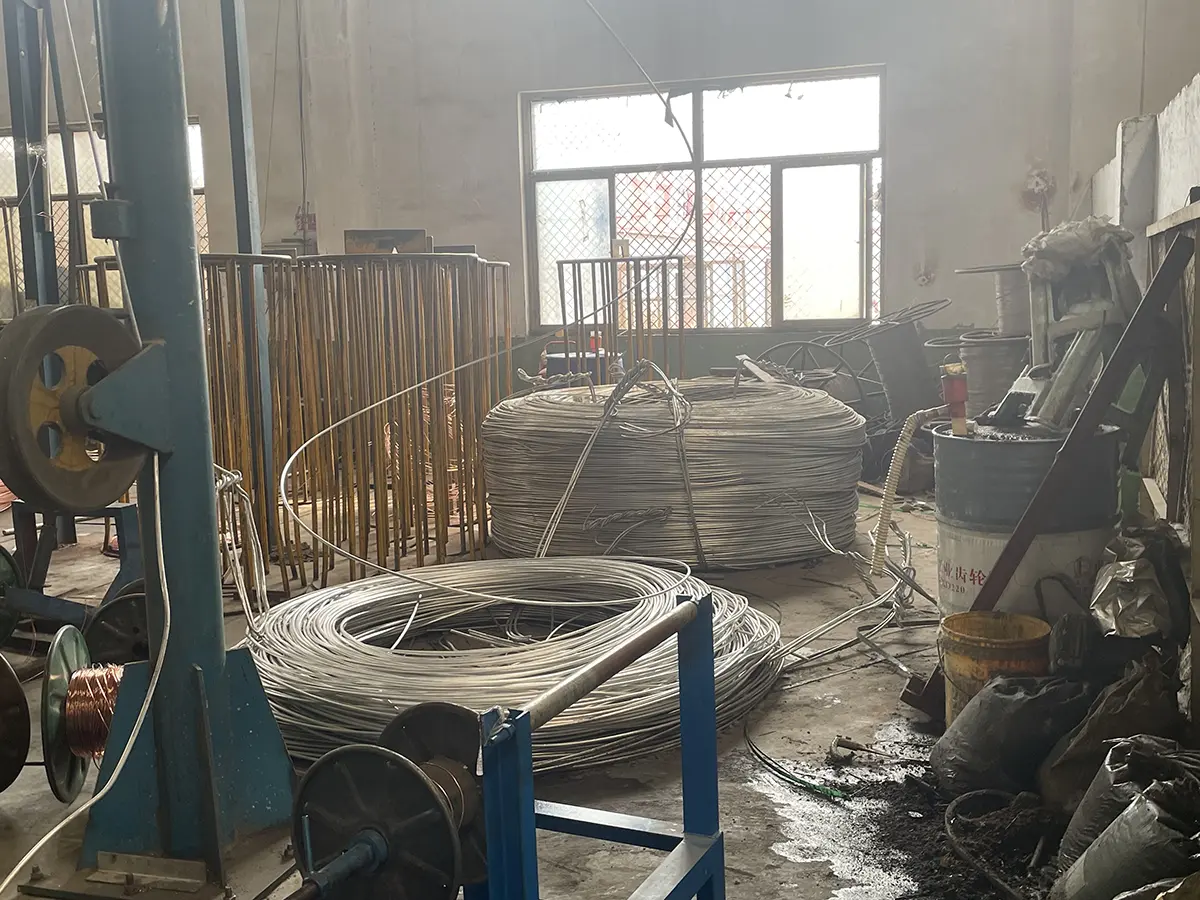

Kabel istehsalından əvvəl alüminium keçirici material tələb olunan elektrik və ölçü xüsusiyyətlərinə görə yoxlanılmalıdır. İstehsal qeydləri və hazır kabel sınaqlarının nəticələri partiyanın izlənməsi üçün əsas yaradır. Layihə müqaviləsi ilə tələb olunduqda, razılaşdırılmış təftiş miqyasına uyğun olaraq zavod yoxlaması və ya üçüncü tərəf nümunəsinin götürülməsi təşkil edilə bilər.
Kabel seçimində yük cərəyanı, quraşdırma metodu, ətraf mühitin temperaturu, kabel qruplaşması, gərginliyin düşməsi və qısaqapanma şəraiti nəzərə alınmalıdır. Cədvəldəki genişlik dəyərləri sadalanan konfiqurasiyalar üçün istinad məlumatlarıdır; son dirijor ölçüsü hesablama metodundan və layihə standartında tələb olunan düzəliş əmsallarından istifadə etməklə təsdiq edilməlidir.
PVC izolyasiyalı, PVC örtüklü və ya halogensiz alov gecikdirən örtüklü kabellər üçün quraşdırma mühitinin temperaturu 0 ℃-dən aşağı olmamalıdır. Aşağı temperaturda quraşdırma yalnız kabel tikintisi və quraşdırılması proseduru icazə verdikdə aparılmalıdır.
|
Maddə |
Tək nüvəli kabel |
|
Çox nüvəli kabel |
|
|
|
Zirehli olmayan |
Zirehli |
Zirehli olmayan |
Zirehli |
|
Quraşdırma zamanı minimum əyilmə radiusu |
20D |
15D |
15D |
12D |
|
Qoşulma qutularının və terminalların yaxınlığında minimum əyilmə radiusu (əyilmə diqqətlə idarə olunmalıdır, məsələn, bələdçi lövhələr yaratmaqla) |
15D |
12D |
12D |
10D |
Kabel çəkilişi başa çatdıqdan sonra 3,5 kV-lik sınaq gərginliyində 15 dəqiqə ərzində gərginliyə davamlı sınaq aparılmalıdır.
Alüminium XLPE FR Yanğına Davamlı Aşağı Gərginlikli Elektrik Kabeli xəstəxanalarda, məktəblərdə, ticarət binalarında, sənaye obyektlərində, bələdiyyə boru şəbəkələrində və oxşar layihələrdə aşağı gərginlikli yanğın təhlükəsizliyi enerjisinin paylanması üçün nəzərdə tutula bilər. Seçim tələb olunan yükə, gərginliyə, quraşdırma metoduna, ətraf mühit şəraitinə və yanğına davamlılıq tələblərinə əsaslanmalıdır.
Yanğınsöndürmə tələblərinin layihə spesifikasiyasının bir hissəsini təşkil etdiyi qapalı kabel lövhələrində quraşdırılmış aşağı gərginlikli elektrik sxemləri üçün uyğundur. Quraşdırma zamanı kabel dəstəyinin aralığı, qruplaşdırılması və istilik yayılması nəzərə alınmalıdır.
Qabıq konstruksiyası və ətraf mühit şəraiti uyğun olduqda kabel açıq havada yerüstü quraşdırma və kabel xəndəkləri üçün istifadə edilə bilər. Quraşdırmadan əvvəl ultrabənövşəyi şüalara məruz qalma, nəmlik, temperatur dəyişiklikləri və mexaniki qorunma qiymətləndirilməlidir.
Kabel konstruksiyası və layihə tələbləri icazə verdiyi halda, yüngül birbaşa basdırılma nəzərdə tutula bilər. Quraşdırma üsulu təsdiq edilməzdən əvvəl torpağın vəziyyəti, rütubət, korroziya, basdırılma dərinliyi və mexaniki qorunma qiymətləndirilməlidir.
Uzun müddətli sualtı daldırma çəkilişi qadağandır. Davamlı suya məruz qalma, ciddi kimyəvi çirklənmə, müstəsna mexaniki yüklənmə və ya digər xüsusi şəraiti olan yerlər üçün xüsusi olaraq həmin şərait üçün nəzərdə tutulmuş kabel konstruksiyası seçilməlidir.

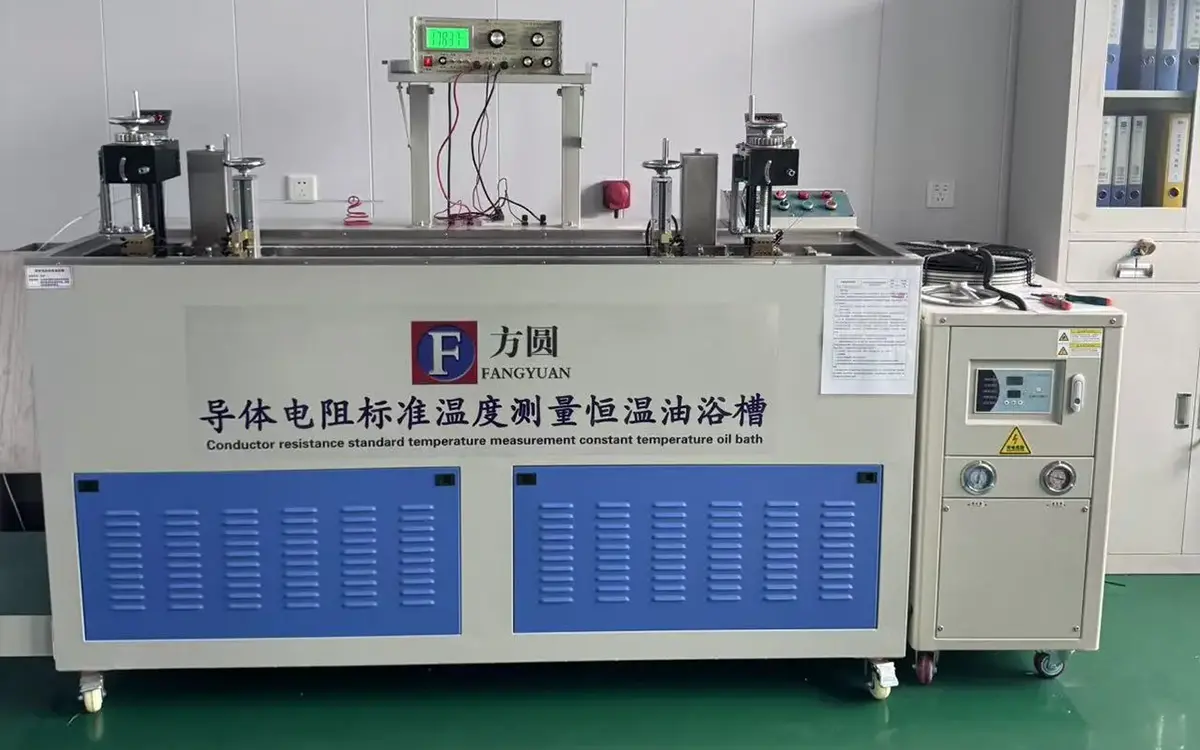

Qiancheng kabel istehsalı və hazır məhsulun sınaqdan keçirilməsi üçün istehsal və yoxlama qeydlərini saxlayır. Məhsulun konfiqurasiyası və layihə tələblərindən asılı olaraq, sənədlərə məhsulun spesifikasiyaları, zavod sınaq qeydləri, gərginliyə davamlı sınaq nəticələri, yanğına davamlılıq test hesabatları və partiyanın izlənməsi məlumatı daxil ola bilər.
İxrac layihələri üçün müştərilər əvvəlcədən tələb olunan keçirici ölçüsünü, kabel uzunluğunu, quraşdırma metodunu, yanğına qarşı tələbləri və müvafiq standartları təqdim edə bilərlər. Bu məlumat istehsaldan əvvəl müvafiq kabel konstruksiyasını və sənədlər paketini müəyyən etməyə kömək edir.
Müqavilə ilə tələb olunduqda, müştərinin fabrikinə baş çəkmələri, razılaşdırılmış yoxlama prosedurları və müstəqil üçüncü tərəf nümunələrinin götürülməsi təşkil edilə bilər. Uzunluğun kəsilməsi və səthin işarələnməsi də sifarişin spesifikasiyasına uyğun olaraq müzakirə edilə bilər.
A: Alüminium, müqayisə edilə bilən elektrik dizayn şəraitində mis ilə müqayisədə keçirici kütləni azaldır. Kabelin çəkisi və qiymətindəki faktiki fərq dirijorun ölçüsündən, kabel quruluşundan, quraşdırma metodundan və layihə tələblərindən asılıdır. Konduktorun ölçüləri yalnız çəkiyə əsaslanmamalıdır.
A: Slyuda təbəqəsi keçirici ətrafında yanğına davamlı maneə rolunu oynayır. İxtisaslı yanğın sınağı altında, müəyyən edilmiş sınaq müddəti üçün elektrik izolyasiyasını və dövrə bütövlüyünü qorumağa kömək edir. Təsdiqlənmiş performans müvafiq sınaq hesabatından götürülməlidir.
A: XLPE adətən daha yüksək işləmə temperaturu qabiliyyəti və termal yaşlanmaya qarşı müqavimət tələb olunduqda seçilir. Uyğun izolyasiya sistemi hələ də gərginlik səviyyəsindən, ətraf mühitin şərtlərindən, quraşdırma metodundan və tətbiq olunan standartdan asılıdır.
A: Seçim zamanı yük cərəyanı, quraşdırma metodu, ətraf mühitin temperaturu, qruplaşma, gərginlik düşməsi və qısaqapanma şəraiti nəzərə alınmalıdır. Spesifikasiya cədvəlində göstərilən güc dəyərləri müvafiq dizayn hesablamaları və düzəliş amilləri ilə birlikdə istifadə edilməlidir.
A: Quraşdırma zamanı minimum əyilmə radiusu zirehli olmayan tək nüvəli kabel üçün 20D, zirehli tək nüvəli kabel üçün 15D, zirehli olmayan çox nüvəli kabel üçün 15D və zirehli çox nüvəli kabel üçün 12D-dir. Qoşulma qutuları və terminalların yaxınlığında göstərilən dəyərlər müvafiq olaraq 15D, 12D, 12D və 10D-dir.
A: Təchiz edilmiş quraşdırma tələblərinə uyğun olaraq, 3,5 kV-da 15 dəqiqə çəkdikdən sonra gərginliyə davamlılıq testi aparılmalıdır. Faktiki sınaq proseduru müvafiq layihə spesifikasiyasına və təhlükəsizlik tələblərinə uyğun olmalıdır.
Cavab: Ətraf mühit və quraşdırma şəraiti uyğun olduqda, açıq havada yerüstü quraşdırma, kabel xəndəyinin quraşdırılması və yüngül birbaşa basdırılması nəzərdən keçirilə bilər. Uzun müddətli sualtı daldırma qadağandır. Quraşdırmadan əvvəl ultrabənövşəyi şüalara məruz qalma, nəmlik, torpaq şəraiti və mexaniki qorunma qiymətləndirilməlidir.
Cavab: Məhsulun konfiqurasiyası və müqaviləsindən asılı olaraq, mövcud sənədlərə məhsulun spesifikasiyası, zavod sınaq qeydləri, gərginliyə davamlı sınaq nəticələri, yanğına davamlılıq test hesabatları və partiyanın izlənməsi qeydləri daxil ola bilər. İstehsaldan əvvəl tələb olunan sənədlər təsdiqlənməlidir.
