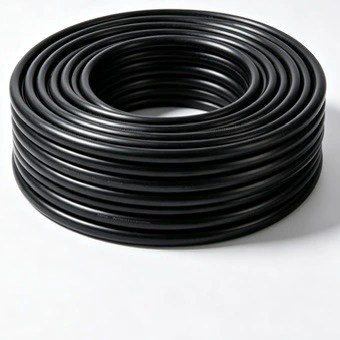

Qiancheng Alüminium PVC FR Yanğına Davamlı Aşağı Gərginlikli Elektrik Kabeli alova davamlı və yanğına davamlı performans tələb olunduğu yerlərdə aşağı gərginlikli enerji paylanması üçün nəzərdə tutulmuşdur. Alüminium keçirici konstruksiya bina xidmətləri, fövqəladə elektrik dövrələri, sənaye obyektləri və dirijor çəkisi, quraşdırma şərtləri və yanğına davamlı tələblərin birlikdə nəzərə alınması lazım olan digər layihələr üçün təyin edilə bilər.
|
Nominal keçiricinin kəsişmə sahəsi (mm²) |
İzolyasiya Qalınlığı (mm) |
Qabıq Qalınlığı (mm) |
Kabelin təxmini xarici diametri (mm) |
Al Keçiricinin DC Müqaviməti (Ω/km) |
Test Gərginliyi (kV/5 dəq) |
Ampacity-Al in Air (A) |
Birbaşa basdırılmış torpaqda Ampacity-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kabel aşağı gərginlikli elektrik ötürülməsi üçün alüminium keçiricidən istifadə edir. Alüminium konstruksiya ekvivalent en kəsiyi sahədə mis ilə müqayisədə keçiricinin çəkisini azalda bilər, lakin dirijorun seçilməsində müqavimət, icazə verilən cərəyan, gərginlik düşməsi, əlaqə metodu və quraşdırma şərtləri də nəzərə alınmalıdır. Texniki cədvəldəki dəyərlər layihə səviyyəsində kabel seçimi üçün başlanğıc nöqtəsini təmin edir.
Yanğına davamlı konstruksiya müəyyən edilmiş yanğın-sınaq şəraitində dövrənin davamlılığını qorumağa kömək etmək üçün nəzərdə tutulub. Tələb olunan yanğına davamlılıq səviyyəsi müvafiq məhsul standartı və layihə spesifikasiyası ilə təsdiqlənməlidir. Yanğına davamlılıq və alova davamlılıq fərqli performans xüsusiyyətləridir və müvafiq sınaq tələblərindən istifadə etməklə qiymətləndirilməlidir.
Qeyd olunan konstruksiyada izolyasiya və xarici örtük üçün alov gecikdirən PVC istifadə olunur. Onun rolu müəyyən edilmiş sınaq şəraitində alovun yayılmasını məhdudlaşdırmaqdır. Faktiki performans səviyyəsi yalnız material adından deyil, müvafiq məhsul sınaq hesabatı vasitəsilə yoxlanılmalıdır.
İzolyasiya və qabıq qalınlığı məhsulun spesifikasiyasına uyğun olaraq keçiricinin kəsişmə sahəsi ilə artır. Bu ölçülər kabelin ümumi diametrinə, quraşdırma sahəsinə və mexaniki qorunma tələblərinə təsir göstərir, buna görə də son kabel ölçüsü mövcud nimçə, boru kəməri və ya xəndək quruluşu ilə müqayisədə yoxlanılmalıdır.

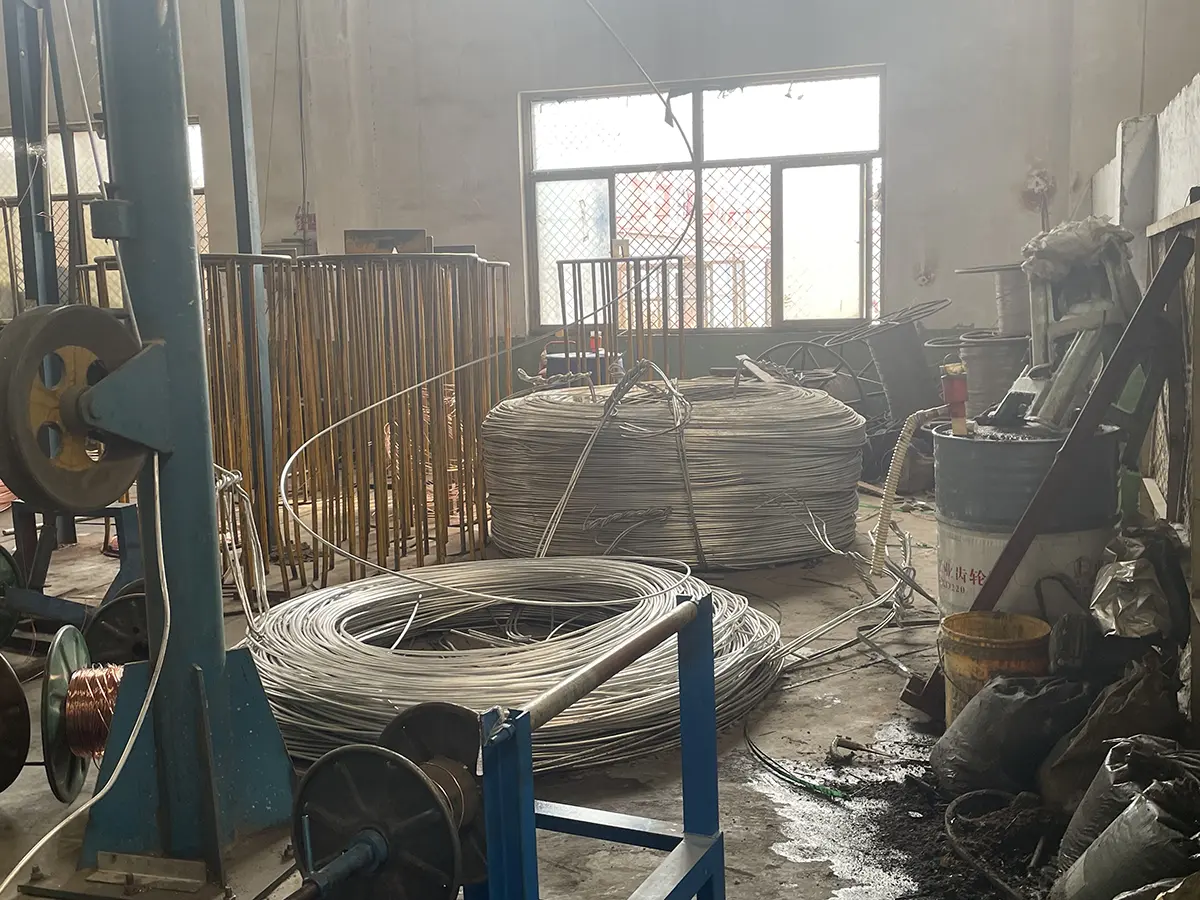

Qiancheng kabeli keçirici emal, yanğına davamlı təbəqə tətbiqi, izolyasiya ekstruziyası və qabıq ekstruziyası vasitəsilə istehsal edir. İstehsal yoxlamasına dirijor müqaviməti, ölçü yoxlamaları, izolyasiya performansı və razılaşdırılmış spesifikasiyaya uyğun olaraq müvafiq yanğın-məsəliyyət sınağı daxil ola bilər.
Daxil olan keçirici və izolyasiya materialları emaldan əvvəl müvafiq istehsal tələblərinə uyğun yoxlanılır. Alüminium keçiricinin müqaviməti və ölçü konsistensiyası vacib keyfiyyətə nəzarət nöqtələridir, çünki onlar elektrik performansına və hazır kabel uyğunluğuna birbaşa təsir göstərir.
İstehsal zamanı keçiricilərin emalı, odadavamlı təbəqənin tətbiqi və ekstruziya parametrlərinə nəzarət edilir. İstehsal partiyaları arasında ölçü dəyişikliyini azaltmaq üçün izolyasiya və qabıq qalınlığı məhsulun spesifikasiyasına uyğun olaraq yoxlanılır.
İstehsal və yoxlama qeydləri müvafiq kabel partiyası və çarxın identifikasiyası ilə əlaqələndirilə bilər. Mühəndislik sifarişləri üçün tələb olunan yoxlama sənədləri, sınaq qeydləri və makara məlumatları layihənin verilməsi və qəbulunu dəstəkləmək üçün istehsaldan əvvəl razılaşdırıla bilər.
Satınalma spesifikasiyası ilə tələb olunduqda, üçüncü tərəfin zavod yoxlaması, nümunə götürmə və ya şahid sınaqları təşkil edilə bilər. Müvafiq nümunələr, sınaq avadanlığı və istehsal qeydləri mövcud olması üçün yoxlamanın həcmi əvvəlcədən təsdiqlənməlidir.
Yanğına davamlı konstruksiya müəyyən edilmiş yanğına məruz qalma zamanı davamlı elektrik funksiyasının layihə tələbinin bir hissəsi olduğu dövrələr üçün nəzərdə tutulub. Tələb olunan sınaq müddəti, alov temperaturu, mexaniki şərtlər və dövrə bütövlüyü meyarları müvafiq standart və layihə spesifikasiyası ilə təsdiqlənməlidir.
Alov gecikdirici performans müəyyən edilmiş sınaq şəraitində kabel boyunca alov yayılmasının məhdudlaşdırılması ilə əlaqədardır. IEC 60332 yanğın şəraitində elektrik və optik lifli kabellər üzərində sınaqları, o cümlədən fərdi kabellər və qruplaşdırılmış kabel quruluşları üçün şaquli alov yayılma üsullarını əhatə edir.
Yanğın təhlükəsizliyinin qəbulu tələbləri olan layihələr üçün müvafiq sınaq hesabatı sınaqdan keçirilmiş kabel konstruksiyasını, keçiricinin ölçüsünü, sınaq metodunu və nəticəsini müəyyən etməlidir. Bu, yanğına davamlı və ya alov gecikdirici kimi ümumi təsvirlərə etibar etməkdənsə, texniki baxış üçün daha faydalıdır.
Yanğın zamanı dövrə bütövlüyünü qorumaq üçün tələb olunan aşağı gərginlikli kabellər üçün IEC 60331 müəyyən edilmiş yanğın şəraitində sınaq üsullarını təmin edir. Standartın müxtəlif hissələri kabelin diametrinə və sınaq quruluşuna görə tətbiq olunur, buna görə də dəqiq sınaq üsulu kabel tikintisi və layihə tələbinə uyğunlaşdırılmalıdır.

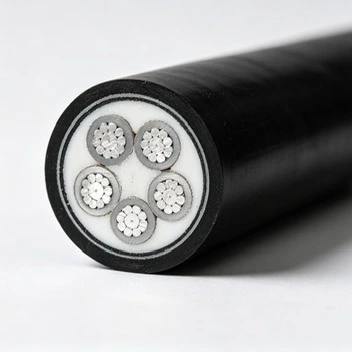

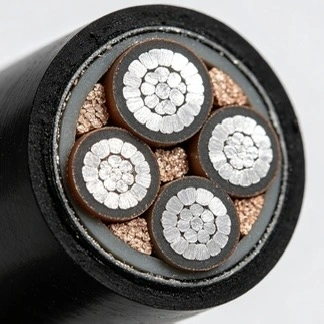

Kabel konstruksiyası alüminium keçirici, yanğına davamlı təbəqə, izolyasiya və xarici qabığı birləşdirir. Hər bir təbəqə fərqli bir funksiyanı yerinə yetirir, buna görə seçim yalnız keçirici materialdan daha çox bütün tikintini nəzərə almalıdır.
Dirijor aşağı gərginlikli dövrə üçün elektrik yolunu təmin edir. Kesiti sahəsi dizayn cərəyanı, icazə verilən gərginlik düşməsi, quraşdırma şərtləri və tətbiq olunan elektrik tələblərinə uyğun olaraq seçilməlidir.
Yanğına davamlı təbəqə, göstərilən yanğına məruz qalma zamanı keçiricinin ətrafında istilik qorunmasını təmin edir. Onun performansı normal iş temperaturu məlumatları ilə deyil, müvafiq yanğına davamlılıq testi ilə qiymətləndirilir.
İzolyasiya enerjili keçiricini digər keçirici və ya xarici komponentlərdən ayırır. İzolyasiyanın vahid qalınlığı istehsal zamanı elektrik bütövlüyü və ölçülü uyğunluq üçün vacibdir.
Xarici örtük xarici quraşdırma mühitinə qarşı qorunma təmin edir və kabelin alov gecikdirici performansına kömək edir. Xarici quraşdırma tələb olunduqda, örtük materialı və ətraf mühitə qarşı müqavimət faktiki məruz qalma şəraitinə qarşı təsdiq edilməlidir.
Alüminium PVC FR Yanğına Davamlı Aşağı Gərginlikli Elektrik Kabeli xəstəxanalarda, məktəblərdə, ticarət mərkəzlərində, ofis binalarında və yanğına davamlılıq tələblərinin tətbiq olunduğu digər ictimai obyektlərdə seçilmiş aşağı gərginlikli dövrələr üçün təyin edilə bilər. Tipik sxemlərə fövqəladə elektrik enerjisi, yanğınla əlaqəli avadanlıq və digər təyin edilmiş aşağı gərginlikli yüklər daxil ola bilər.
Sənaye müəssisələri və istehsal müəssisələri seçilmiş fövqəladə hallar və ya vacib elektrik dövrələri üçün yanğına davamlı aşağı gərginlikli kabellərdən istifadə edə bilər. Kabel ölçüsü avadanlıq yükündən, başlanğıc cərəyandan, quraşdırmanın təşkilindən və tələb olunan gərginlik düşmə hədlərindən müəyyən edilməlidir.
Kabel alüminium keçiricilərin elektrik dizaynına və müəyyən edilmiş yanğına davamlılıq tələblərinə uyğun olduğu aşağı gərginlikli paylama və təmir layihələri üçün nəzərdə tutula bilər. Quraşdırma layihədən asılı olaraq kabel lövhələri, xəndəklər və ya digər qorunan marşrutlaşdırma sistemlərini əhatə edə bilər.
Yeraltı kabel marşrutları rütubətin, mexaniki zədələrin, korroziyanın, drenajın və təmir üçün girişin nəzərə alınmasını tələb edir. Birbaşa dəfn yalnız kabel konstruksiyası və layihənin spesifikasiyası icazə verdiyi yerlərdə istifadə edilməlidir, sahənin şərtləri tələb olunduqda əlavə mühafizə tətbiq edilməlidir.
Döşəmə və ya şaquli quraşdırmadan əvvəl mühəndislər kabelin çəkisini, əyilmə tələblərini, dəstək aralığını, istilik yayılmasını və birlikdə quraşdırılmış sxemlərin sayını yoxlamalıdırlar. Alüminium keçiricilər kabel çəkisinin quraşdırmanın vacib olduğu hallarda faydalı ola bilər, lakin elektrik ölçüsü əsas seçim faktoru olaraq qalır.
Kesiti sahəsi dizayn cərəyanına uyğun olaraq seçilməli və icazə verilən gərginlik düşməsi, quraşdırma şərtləri, ətraf mühitin temperaturu və kabel qruplaşması ilə yoxlanılmalıdır. Cədvəldəki genişlik dəyərləri universal sahə dəyərləri kimi istifadə edilməkdənsə, layihənin real quraşdırma şərtləri ilə birlikdə şərh edilməlidir.
Yanğına davamlılıq və alova davamlılıq satınalma sənədlərində ayrıca göstərilməlidir. Əgər layihə yanğın zamanı davamlı dövrə əməliyyatını tələb edirsə, tələb olunan yanğına davamlılıq test üsulu və müddəti aydın şəkildə göstərilməlidir. Layihə yalnız alovun yayılmasının məhdudlaşdırılmasını tələb edirsə, tətbiq olunan alov gecikdirici test müəyyən edilməlidir.
Daxili, açıq, yeraltı və kabel tray qurğuları xarici qabığa və dəstəkləyici quraşdırma sisteminə müxtəlif tələblər qoya bilər. Rütubət, kimyəvi təsir, güclü günəş işığı və ya yüksək mexaniki risklə əlaqəli layihələr üçün kabel tikintisini başa çatdırmazdan əvvəl quraşdırma şərtləri nəzərdən keçirilməlidir.
İxrac və infrastruktur sifarişləri üçün satınalma spesifikasiyası keçirici müqavimətini, izolyasiya ölçülərini, sınaq gərginliyini, yanğına davamlılıq sınağını, yoxlamanın həcmini və sənədləşdirmə tələblərini müəyyən edə bilər. İstehsaldan əvvəl bu maddələrin razılaşdırılması satınalma sənədləri ilə yekun qəbul meyarları arasında fərqlərin qarşısını almağa kömək edir.
Kotirovka və ya texniki baxış üçün müştərilər nominal gərginliyi, keçirici kəsiyi, tələb olunan kabel uzunluğunu, quraşdırma metodunu, layihə tətbiqini və müvafiq standartı təqdim edə bilərlər. Qiancheng bu detalları nəzərdən keçirə və tələb olunan texniki sənədlərlə birlikdə uyğun Alüminium PVC FR Yanğına Davamlı Aşağı Gərginlikli Elektrik Kabelinin tikintisini təsdiqləyə bilər.
Yanğına davamlı sxemləri əhatə edən layihələr üçün istehsaldan əvvəl tələb olunan yanğına davamlılıq test metodunu, alov gecikdirici test səviyyəsini, keçirici müqavimət tələblərini və yoxlama prosedurunu müəyyən etmək də faydalıdır. Bu məlumat istehsal və keyfiyyətə nəzarət qruplarına müəyyən edilmiş texniki spesifikasiyaya uyğun işləməyə imkan verir.

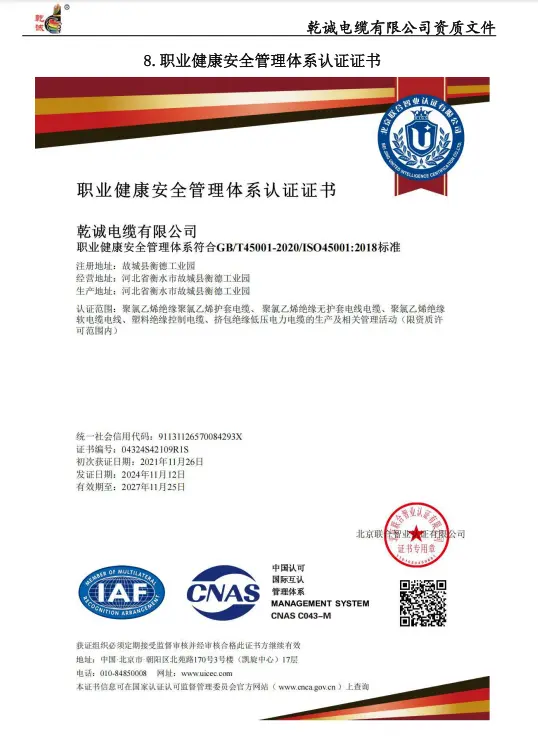

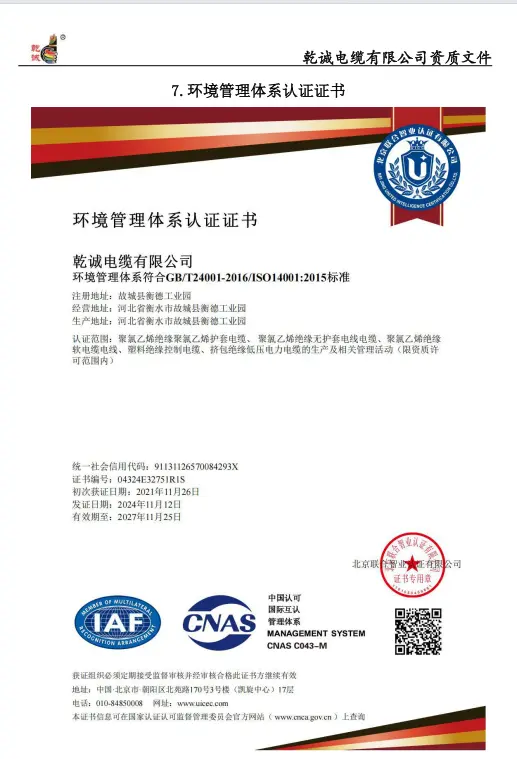

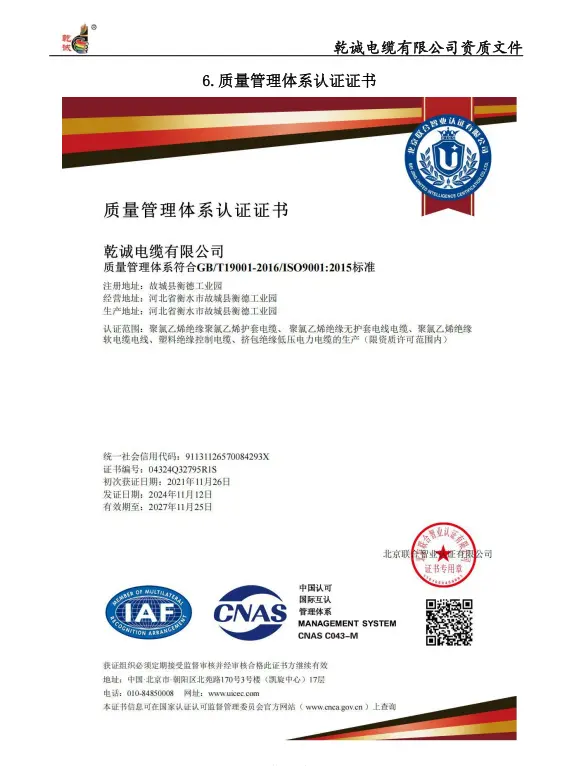

Layihəyə aid olduqda Qiancheng ISO9001, ISO14001 və ISO45001 sertifikatları daxil olmaqla keyfiyyət, ətraf mühit və əməyin mühafizəsi və təhlükəsizliyi idarəetmə sistemləri ilə bağlı sənədləri təqdim edə bilər.
İstehsal lisenziyaları və məhsula xas ixtisas sənədləri məhsula, təyinat bazarına və layihə tələblərinə uyğun olaraq təmin edilə bilər. Müştərilər sifariş verməzdən əvvəl yerli tənzimləmə və ya layihənin qəbulu üçün tələb olunan dəqiq sertifikatları təsdiq etməlidirlər.
Yanğına davamlılıq və alov gecikdirici test hesabatları sınaqdan keçirilmiş konstruksiyaya və tətbiq olunan sınaq metoduna uyğun olaraq təqdim edilə bilər. Texniki baxış üçün hesabat sifariş edilmiş kabel konstruksiyasına, keçiricinin ölçüsünə və tələb olunan performans səviyyəsinə uyğun olaraq yoxlanılmalıdır.
Xaricdə sifarişlər üçün texniki sənədlərə ingilis dilli spesifikasiyalar, yoxlama qeydləri, zavod qəbul sənədləri, qablaşdırma məlumatı və satınalma müqaviləsinə daxil edildikdə partiyanın izlənməsi qeydləri daxil ola bilər.
A: Onlar müxtəlif yanğınsöndürmə xüsusiyyətlərinə müraciət edirlər. Alov gecikdirən kabel müəyyən edilmiş sınaq şəraitində alovun yayılmasını məhdudlaşdırmaq üçün nəzərdə tutulmuşdur, yanğına davamlı kabel isə müvafiq yanğın sınaq şərtləri altında müəyyən müddət ərzində dövrə bütövlüyünü qorumaq üçün nəzərdə tutulmuşdur. Tələb olunan performans layihənin spesifikasiyasında göstərilməlidir.
A: Alüminium eyni nominal kəsişmə sahəsində mis ilə müqayisədə keçiricinin çəkisini azalda bilər. Buna görə də, kabel çəkisi, quraşdırma işlənməsi və material dəyərinin vacib amillər olduğu layihələr üçün nəzərdən keçirilə bilər. Konduktorun ölçüsü hələ də cari gücə, gərginliyin azalmasına və müvafiq elektrik tələblərinə uyğun seçilməlidir.
A: Seçim zamanı dizayn cərəyanı, quraşdırma metodu, ətraf mühitin temperaturu, kabel qruplaşması, dövrə uzunluğu, gərginlik düşməsi və qısaqapanma şəraiti nəzərə alınmalıdır. Cədvəldəki genişlik dəyərləri istinad məlumatları təqdim edir, lakin son seçim faktiki quraşdırma tənzimləməsi ilə yoxlanılmalıdır.
A: Layihənin müvafiq yanğına davamlı konstruksiya tələb etdiyi aşağı gərginlikli sxemlər üçün nəzərdə tutula bilər. Yanğın nasosları, qəza işıqlandırması və ya digər həyat təhlükəsizliyi avadanlığı üçün kabel seçilməzdən əvvəl tələb olunan dövrə bütövlüyünün müddəti və müvafiq yerli və ya layihə standartı təsdiq edilməlidir.
A: Xarici istifadə örtük konstruksiyası, ətraf mühitə məruz qalma və quraşdırma metodundan asılıdır. Kabel uzun müddət günəş işığına, nəmə, kimyəvi maddələrə və ya mexaniki zədələrə məruz qaldıqda, layihədə tələb olunan ətraf mühitin mühafizəsi və quraşdırılması sistemi göstərilməlidir.
A: Birbaşa dəfn yalnız kabel spesifikasiyası və layihə dizaynı ilə icazə verildikdə istifadə edilməlidir. Birbaşa basdırmağı seçməzdən əvvəl torpağın nəmliyi, korroziya, mexaniki qorunma, drenaj və gözlənilən xidmət şəraiti qiymətləndirilməlidir. Tələb olunan mühitlərdə boru və ya digər qoruyucu tədbirlər tələb oluna bilər.
A: Bəli. Razılaşdırılmış təftiş planına uyğun olaraq zavod yoxlaması, nümunə götürmə və şahid sınaqları təşkil edilə bilər. Tələb olunan test tapşırıqları, nümunə götürmə üsulu, sənədlər və qəbul meyarları istehsaldan əvvəl təsdiqlənməlidir.
A: Faydalı məlumatlara keçiricinin ölçüsü, kabel uzunluğu, gərginlik səviyyəsi, quraşdırma metodu, tətbiqi, təyinat ölkəsi, tətbiq olunan standart və tələb olunan yanğına davamlılıq səviyyəsi daxildir. Kabel spesifikasiyası yekunlaşdırılmayıbsa, ilkin texniki baxış üçün layihə yükü və quraşdırma şərtləri təmin edilə bilər.
