Müəyyən edilmiş yanğına məruz qalma zamanı enerjili qalmalı olan aşağı gərginlikli dövrələr üçün Alüminium PVC Yanğına Davamlı Elektrik Kabeli alüminium keçiricini elektrik izolyasiyası, xüsusi yanğına davamlı təbəqə və PVC qoruyucu örtüklə birləşdirir. O, fövqəladə hallar zamanı enerji paylanması və yanğına davamlılıq tələbləri olan digər sxemlər üçün nəzərdə tutulub.
Bu diapazon 1,5 mm²-dən 1000 mm²-ə qədər olan keçirici ölçülərini əhatə edir, müxtəlif quraşdırma şəraitində keçirici müqavimət, dayanıqlı gərginlik və güc üçün elektrik məlumatları təqdim olunur. Son kabel seçimi dövrə yükündən, marşrutun uzunluğundan, quraşdırma metodundan, icazə verilən gərginlik düşməsindən və tətbiq olunan yanğın təhlükəsizliyi tələblərindən asılıdır.
|
Nominal en kəsiyi (mm²) |
İzolyasiya qalınlığı (mm) |
Qabıq qalınlığı (mm) |
Kabelin təxmini xarici diametri (mm) |
Keçirici DC müqaviməti (Ω/km)Al |
Test gərginliyi (kV/5 dəq) |
Havada genişlik (A) (A)-Al |
Birbaşa basdırılmış torpaqda ampasite (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

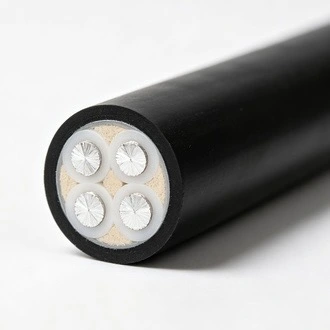

The cable is built around four functional layers that work together during normal operation and under the specified fire-test conditions. The aluminum conductor carries the electrical load, while the insulation provides electrical separation. Xüsusi yanğına davamlı təbəqə yüksək temperatura məruz qaldıqda dövrəni qorumağa kömək edir və PVC örtük xarici qoruyucu səthi təşkil edir.
Cərəyan keçirici kimi alüminium istifadə olunur. Mislə müqayisədə onun daha aşağı sıxlığı, xüsusilə uzun kabel marşrutlarında kabel çəkisi və idarə olunması ilə əlaqədar ola bilər. Bununla belə, alüminium keçiricilər müvafiq ölçü və uyğun xitam komponentləri tələb edir. Konduktorun kəsişməsini seçməzdən əvvəl cərəyan gücü, gərginlik düşməsi və quraşdırma şərtləri nəzərə alınmalıdır.
Yanğına davamlı təbəqə, göstərilən yanğına məruz qalma zamanı elektrik nüvəsinin istilik qorunmasını təmin etmək üçün nəzərdə tutulmuşdur. Onun funksiyası alov gecikdiriciliyindən fərqləndirilməlidir: alov gecikdirən materiallar ilk növbədə alovun yayılmasını məhdudlaşdırmaq üçün nəzərdə tutulmuşdur, yanğına davamlı kabel konstruksiyaları isə müəyyən edilmiş yanğın-sınaq şəraitində dövrə işini saxlamaq üçün qiymətləndirilir.
İzolyasiya keçirici ətrafında lazımi elektrik ayrılmasını təmin edir, PVC qabığı isə işlənmə və quraşdırma zamanı bitmiş kabeli normal xarici təmasdan qoruyur. Cədvəldə göstərilən izolyasiya və qabıq qalınlıqları keçirici ölçüsünə görə dəyişir və kabelin ölçü spesifikasiyasının bir hissəsini təşkil edir.
Yanğınla əlaqəli elektrik dövrələri üçün kabelin performansı yalnız alova davamlılığı ilə qiymətləndirilə bilməz. Elektrik fasiləsizliyi, izolyasiya vəziyyəti, keçirici müqavimət və tətbiq olunan yanğın sınaq şərtləri hamısı birlikdə nəzərə alınmalıdır. Təchiz edilmiş məhsul məlumatları 3,5 kV/5 dəq sınaq gərginliyini təyin edir və havada və birbaşa basdırılmış torpaqda quraşdırma üçün ayrıca cərəyan daşıyıcı dəyərləri təmin edir.
Təchiz edilən məhsul məlumatı 750 °C sınaq şəraitində 90 dəqiqəlik yanğına davamlılıq performansını müəyyən edir. Bu dəyər kabelin hər bir real yanğın altında eyni müddət ərzində gücü saxlayacağına dair universal bəyanatdan daha çox, göstərilən kabel tikintisi və sınaq üsulu ilə əlaqəli sınaq nəticəsi kimi başa düşülməlidir. Layihənin təsdiqi müvafiq sınaq hesabatına və yerli yanğın təhlükəsizliyi tələblərinə əsaslanmalıdır.
Keçirici DC müqaviməti müvafiq alüminium keçirici ölçüləri üçün texniki cədvəldə verilmişdir. Güc göstəriciləri havada və birbaşa basdırılmış torpaqda quraşdırma üçün ayrıca verilir, çünki istilik yayılması quraşdırma şərtləri ilə dəyişir. Kabelin faktiki ölçüləri, həmçinin ətraf mühitin temperaturu, kabel qruplaşması, basdırılma şəraiti, marşrut uzunluğu və icazə verilən gərginliyin azalmasının nəzərə alınmasını tələb edə bilər.
Siyahıda göstərilən 3,5 kV/5 dəq dəyəri təchiz edilmiş məhsul məlumatlarında göstərilən sınaq gərginliyini və müddətini əks etdirir. Müəyyən edilmiş sınaq şəraitində izolyasiya sistemini yoxlamaq üçün davamlı gərginlik sınağı istifadə olunur. Kabel layihənin təsdiqi üçün təqdim edildikdə məhsulun sənədləri və müvafiq istehsal standartı nəzərdən keçirilməlidir.
Kabel seçimi elektrik yükü ilə başlamalı və sonra faktiki quraşdırma mühitinə uyğun olaraq yoxlanılmalıdır. Fövqəladə hallar və yanğınla əlaqəli sxemlər üçün, kabel sifariş etməzdən əvvəl tələb olunan yanğına davamlılıq müddəti və tətbiq olunan tikinti tələbləri də müəyyən edilməlidir.
Nominal kəsiyi iş cərəyanına, gərginliyin azalmasına və quraşdırma şərtlərinə uyğun olaraq seçilməlidir. Uzun məsafəli dövrələr üçün, dirijorun cərəyan keçirmə qabiliyyəti kifayət qədər olduqda belə, gərginliyin düşməsi mühüm ölçü amilinə çevrilə bilər. Buna görə də, son seçim yalnız genişliyə deyil, tam dövrə dizaynına əsaslanmalıdır.
Kabel lövhələrində və ya digər açıq yollarda quraşdırıldıqda, istilik yayılması, kabellər arasındakı məsafə, ətraf mühitin temperaturu və yüklənmiş kabellərin sayı icazə verilən cərəyana təsir göstərə bilər. Cədvəldəki hava tutumu dəyərləri məhsulun istinad məlumatlarını təmin edir və müvafiq quraşdırma standartı ilə birlikdə tətbiq edilməlidir.
Birbaşa basdırılma və ya yeraltı kabel xəndəyinin quraşdırılması üçün torpağın istilik şəraiti, basdırılma dərinliyi, kabel aralığı, drenaj və mexaniki qorunma nəzərə alınmalıdır. Cədvəldəki birbaşa basdırılmış güc dəyərləri quraşdırma üçün xüsusi istinad qiymətləridir və layihə üçün xüsusi kabel hesablamaları üçün əvəzedici kimi qəbul edilməməlidir.
Alüminium keçiricilər, alüminium keçiricilər və müəyyən edilmiş elektrik yükü üçün uyğun olan terminallar, qapaqlar və ya birləşdiricilərdən istifadə etməklə birləşdirilməlidir. Konduktorun düzgün hazırlanması və sıxılması birləşmədə vacibdir, çünki düzgün hazırlanmamış sonlanma əlavə təmas müqaviməti və yerli istilik yarada bilər.
Alüminium PVC Yanğına Davamlı Elektrik kabeli, müəyyən edilmiş yanğın zamanı davamlı elektrik xidmətinin layihə tələbinin bir hissəsi olduğu aşağı gərginlikli paylayıcı sxemlər üçün təyin edilə bilər. Tipik tətbiqlərə seçilmiş fövqəladə elektrik dövrələri, yanğınla əlaqəli elektrik yükləri, ictimai binalar, sənaye obyektləri və yeraltı paylayıcı marşrutlar daxildir.
Kabel, yanğına məruz qalma zamanı kabel sisteminin dövrə işini müəyyən müddət ərzində saxlamaq tələb olunduğu təyin olunmuş fövqəladə elektrik dövrələri üçün istifadə edilə bilər. Tələb olunan yanğına davamlılıq səviyyəsi layihə dizaynı və qüvvədə olan yerli qaydalarla təsdiqlənməlidir.
Tətbiqlərə xəstəxanalarda, məktəblərdə, ticarət binalarında və qəza elektrik sistemlərinin quraşdırıldığı digər obyektlərdə seçilmiş elektrik dövrələri daxil ola bilər. Müəyyən bir kabel tikintisinin tələb olunub-olunmaması binanın dizaynından, yanğın strategiyasından və tətbiq olunan elektrik və yanğın kodlarından asılıdır.
Fabriklərdə və sənaye obyektlərində kabel fövqəladə paylama, yanğınla əlaqəli avadanlıq və alüminium keçiricinin və müəyyən edilmiş yanğına davamlılıq tələbinin göstərildiyi digər aşağı gərginlikli sxemlər üçün nəzərdə tutula bilər. Kabel ölçüsü elektrik yükünə və quraşdırma marşrutuna uyğun olmalıdır.
Mövcud olan daha böyük keçirici ölçüləri, quraşdırma dizaynının bu kabel tikintisinə icazə verdiyi yeraltı paylayıcı marşrutlar və kabel xəndəkləri üçün nəzərdə tutula bilər. Quraşdırmadan əvvəl basdırılma şəraiti, mexaniki qorunma və istilik yayılması yoxlanılmalıdır.

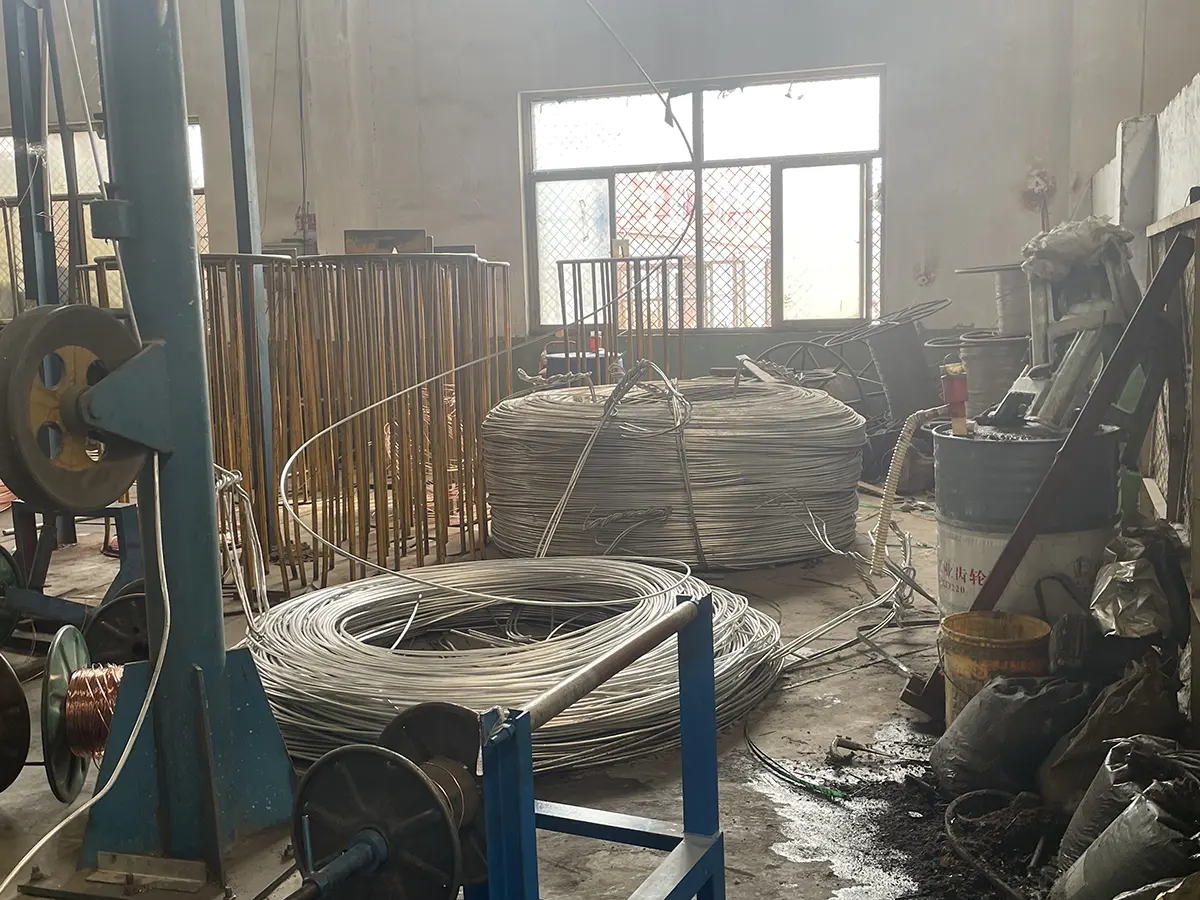

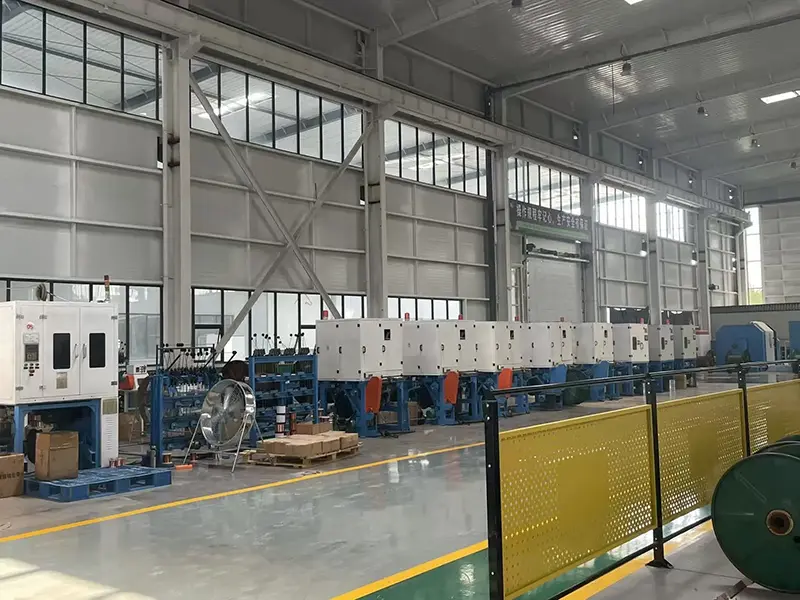

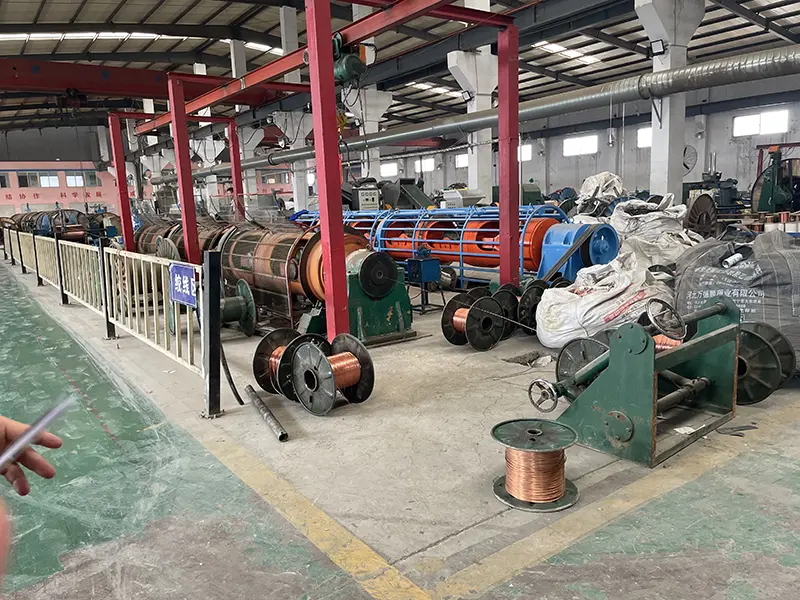

Qiancheng Cable öz kabel istehsalı emalatxanalarını və sınaq qurğularını idarə edir. İstehsal prosesi keçiricilərin emalı, izolyasiyanın ekstruziyası, odadavamlı təbəqənin tətbiqi və xarici qabığın ekstruziyasını əhatə edir. Müvafiq istehsal və yoxlama qeydləri hazır kabel ölçülərinə və elektrik xüsusiyyətlərinə nəzarət etmək üçün əsas verir.

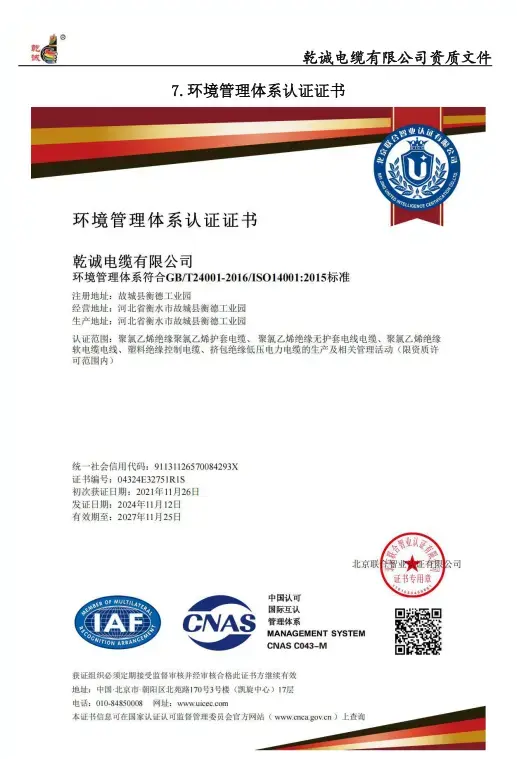

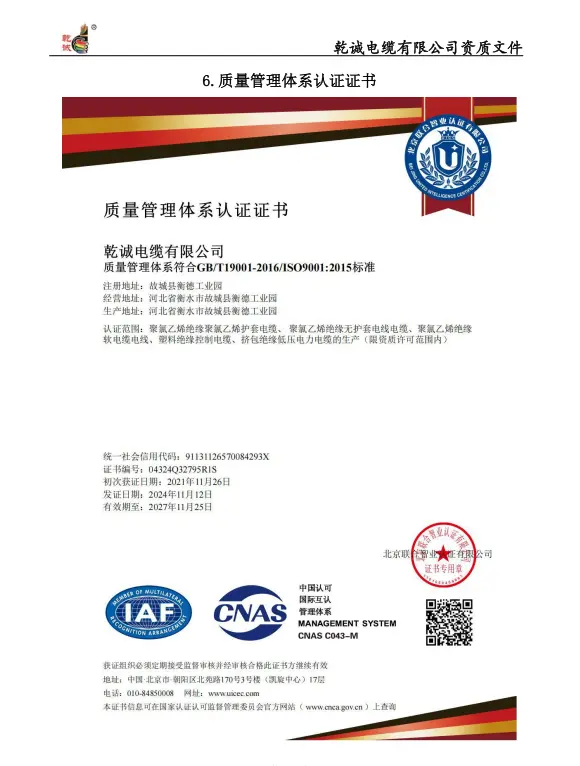

Qiancheng Cable ISO9001 Keyfiyyət İdarəetmə, ISO14001 Ətraf Mühit İdarəetmə və ISO45001 İş Sağlamlığı və Təhlükəsizliyi sertifikatları ilə birlikdə Milli Sənaye Kabel İstehsalı Lisenziyasına malikdir. Bu sənədlər şirkətin istehsal və idarəetmə sistemləri haqqında məlumat verir və təchizatçıların kvalifikasiyası zamanı nəzərdən keçirilə bilər.
Layihənin satın alınması üçün kabel yalnız məhsulun adı ilə seçilməkdənsə, faktiki elektrik və yanğın təhlükəsizliyi spesifikasiyası ilə yoxlanılmalıdır. Kotirovka və ya texniki təqdimat tələb edərkən aşağıdakı məlumatlar faydalıdır: tələb olunan keçirici kəsiyi, iş gərginliyi, yük cərəyanı, kabel uzunluğu, quraşdırma üsulu, ətraf mühit və ya torpaq şəraiti, kabel qruplaşması, icazə verilən gərginlik düşməsi və tələb olunan yanğın sınaq vəziyyəti.
Kabel tikinti layihəsi üçün təqdim edildikdə, alıcı həmçinin müvafiq texniki məlumatları, sınaq sənədlərini və ixtisas sertifikatlarını nəzərdən keçirmək üçün tələb edə bilər. Bu, istehsal və quraşdırmadan əvvəl seçilmiş tikinti və sınaq tələblərini yoxlamağa imkan verir.
Yanğın müqaviməti, müəyyən edilmiş yanğın-sınaq şəraitində kabel dövrəsinin müəyyən müddət ərzində işləməyə davam etmə qabiliyyətinə aiddir. Alova gecikdiricilik əsasən alovun kabel boyunca yayılmasının məhdudlaşdırılmasına aiddir. Kabel eyni yanğına davamlılıq göstəricilərinə görə təsnif edilmədən alov gecikdirici xüsusiyyətlərə malik ola bilər.
Alüminium aşağı gərginlikli enerji paylanması üçün daha aşağı sıxlıqlı keçirici seçimi təmin edir. Kabelin çəkisi və istifadəsinin nəzərə alındığı yerlərdə bu, müvafiq ola bilər. Alüminium misdən fərqli elektrik və əlaqə xüsusiyyətlərinə malik olduğundan, keçirici ölçüləri və sonlandırma komponentləri müvafiq olaraq seçilməlidir.
Təchiz edilmiş məhsul məlumatı 750 °C sınaq şəraitində 90 dəqiqəni göstərir. Bu, müəyyən edilmiş kabel tikintisi üçün müəyyən edilmiş sınaq vəziyyətinə aiddir. Bu, hər bir real yanğında eyni dövrə performansının təminatı kimi şərh edilməməlidir, çünki faktiki nəticələr quraşdırma, yanğına məruz qalma və tətbiq olunan sınaq metodundan asılıdır.
Seçim zamanı yük cərəyanı, gərginlik düşməsi, kabel uzunluğu, quraşdırma metodu, ətraf mühit şəraiti, kabel qruplaşması və tələb olunan yanğına davamlılıq səviyyəsi nəzərə alınmalıdır. Cədvəldə sadalanan güc dəyərləri havada və birbaşa basdırılmış torpaqda quraşdırma üçün istinad məlumatları təmin edir.
Məhsul məlumatlarına birbaşa basdırılmış torpaq üçün genişlik dəyərləri daxildir. Kabel konstruksiyasına, basdırılma şəraitinə, mexaniki mühafizəyə, torpağın istilik xüsusiyyətlərinə və tətbiq olunan quraşdırma tələblərinə uyğun olaraq faktiki uyğunluq hələ də təsdiq edilməlidir.
Terminal və ya bağlayıcı alüminium keçiricilərə və göstərilən yükə uyğun olmalıdır. Etibarlı elektrik əlaqəsini saxlamaq və həddindən artıq təmas müqavimətindən və ya lokal istilikdən qaçınmaq üçün keçiricinin düzgün hazırlanması və sıxılması vacibdir.
Layihə tələblərindən asılı olaraq təchizatçı və məhsulun qiymətləndirilməsi üçün texniki məlumatlar, məhsulun sınaq sənədləri və şirkətin ixtisas sertifikatları təqdim edilə bilər. Yanğınla bağlı tətbiqlər üçün, təsdiq edilməzdən əvvəl müvafiq yanğın sınaq sənədləri layihənin spesifikasiyası ilə birlikdə nəzərdən keçirilməlidir.
